120
Wartungsempfehlungen
Motor-Kurbelgehäuse - Entlüfterelement ersetzen

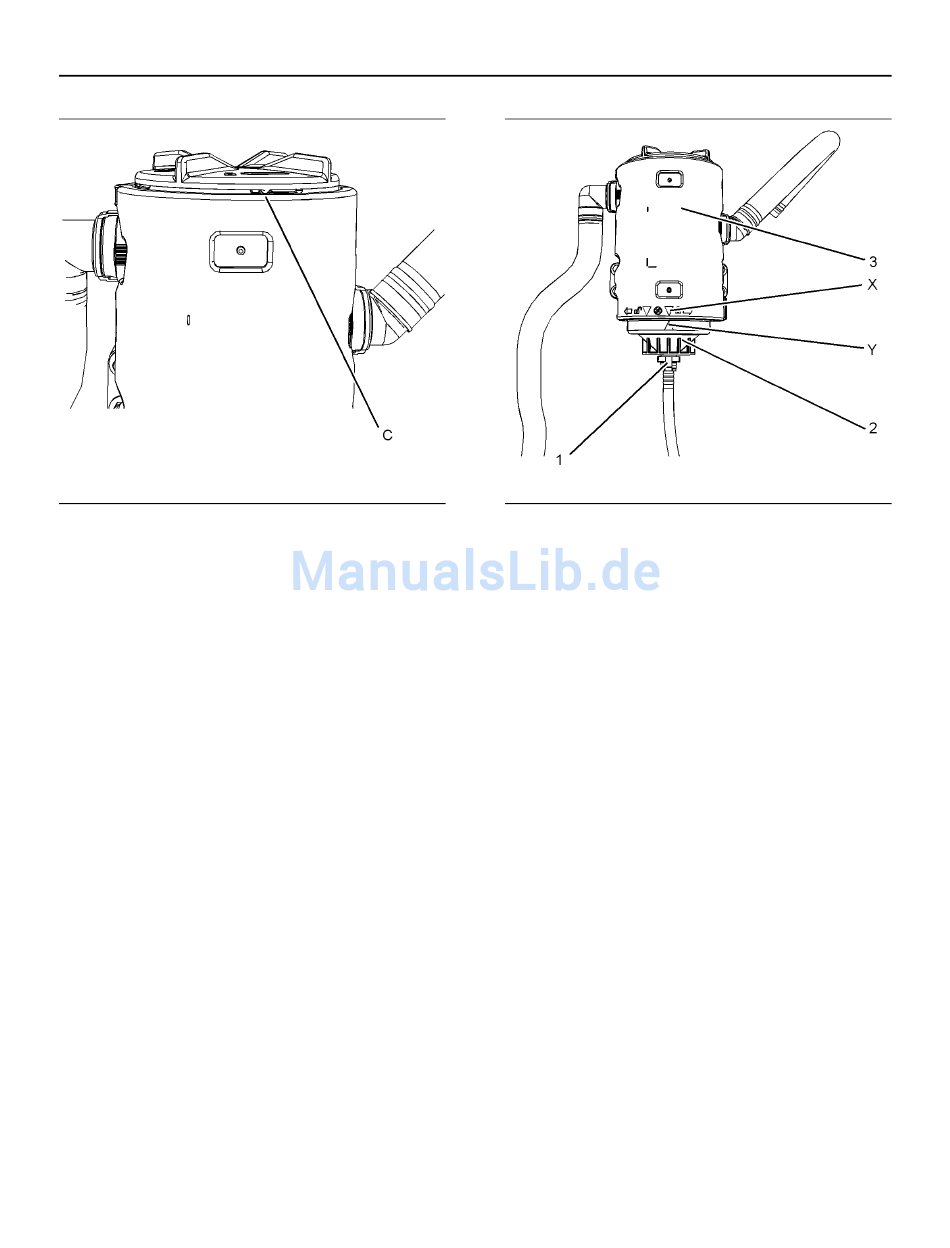

Abbildung 81
Typische Ausführung
5. Den oberen Deckel (1) aufsetzen. Den oberen
Deckel von Hand im Uhrzeigersinn festdrehen, bis
er in der Position (C) auf dem Entlüftergehäuse
einrastet.
6. Behälter entfernen.
Wartung von unten
Sicherstellen, dass kein Schmutz in die
Entlüfterbaugruppe eindringen kann.
g02346577
Abbildung 82
Typische Ausführung
(X) Ausrichtungsmarkierung
(Y) Ausrichtungsmarkierung
1. Sicherstellen, dass die Entlüfterbaugruppe außen
sauber und frei von Fremdkörpern ist. Einen
Behälter unter den Entlüfter stellen.
2. Leitungsanschluss (1) entfernen. Sicherstellen,
dass kein Schmutz in den Schlauchanschluss
eindringen kann. Die Position der
Ausrichtmarkierungen (X und Y) notieren. Den
unteren Deckel (2) entgegen dem Uhrzeigersinn
drehen, um den Deckel und den Filter (4) vom
Entlüftergehäuse (3) zu lösen.
SGBU8732
g02346498
