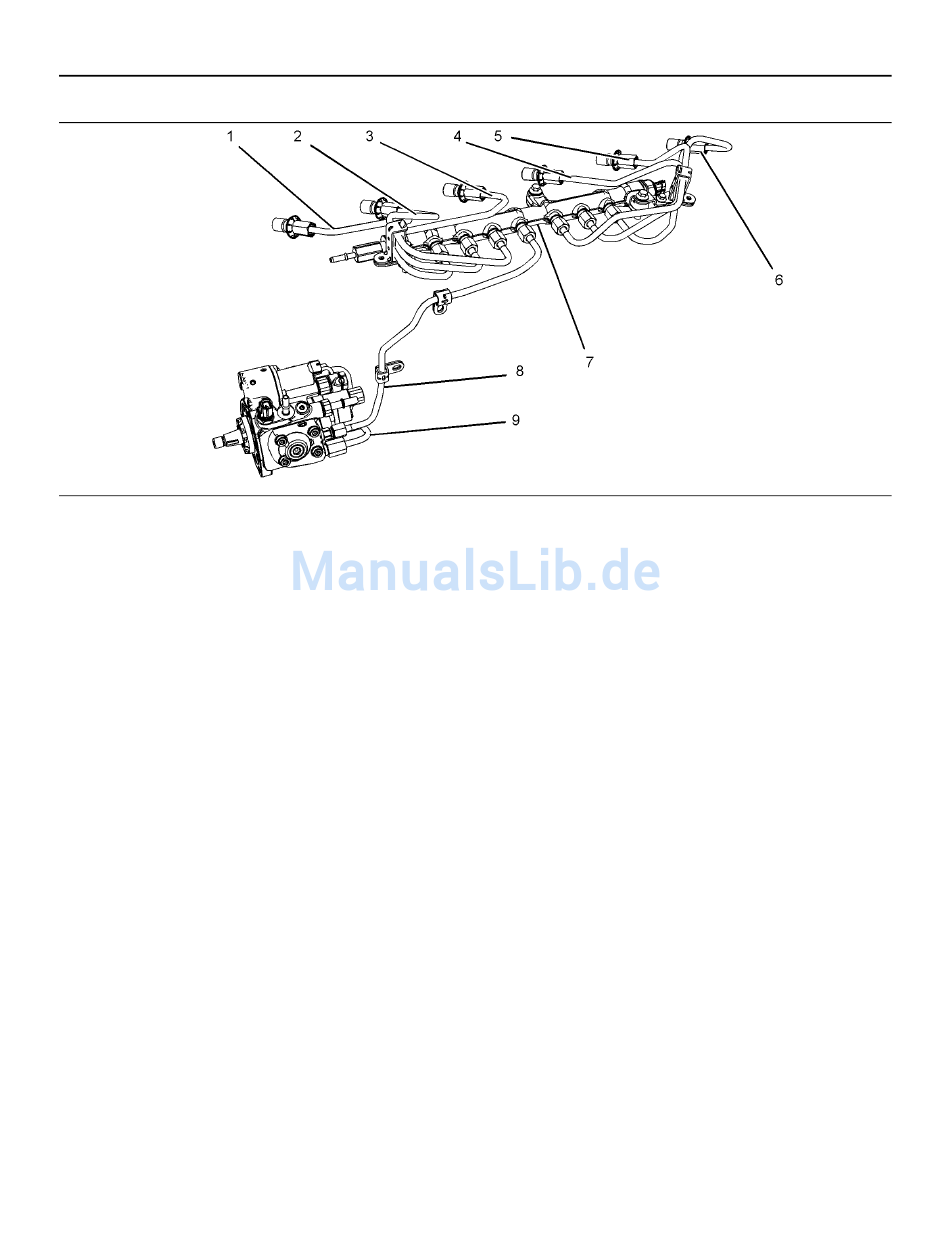

Abbildung 12
(1) Hochdruckleitung
(2) Hochdruckleitung
(3) Hochdruckleitung
(4) Hochdruckleitung
Die Hochdruck-Kraftstoffleitungen sind die
Kraftstoffleitungen zwischen Hochdruck-
Kraftstoffpumpe und Hochdruck-Kraftstoffverteiler
und die Kraftstoffleitungen zwischen
Kraftstoffverteiler und Zylinderkopf. Diese
Kraftstoffleitungen unterscheiden sich von den
Kraftstoffleitungen an anderen Kraftstoffsystemen.
Das hat folgende Gründe:
• Die Hochdruck-Kraftstoffleitungen stehen
permanent unter hohem Druck.
• Der Druck im Innern der Hochdruck-
Kraftstoffleitungen ist höher als bei anderen
Kraftstoffsystemen.
• Die Hochdruck-Kraftstoffleitungen werden
formgerecht ausgebildet und dann in einem
Spezialverfahren verstärkt.
Nicht auf Hochdruck-Kraftstoffleitungen treten.
Hochdruck-Kraftstoffleitungen nicht verbiegen.
Hochdruck-Kraftstoffleitungen nicht knicken oder
dagegen schlagen. Verformung oder Beschädigung
der Hochdruck-Kraftstoffleitungen kann zu
Schwachstellen oder möglichen Ausfällen führen.
Die Hochdruck-Kraftstoffleitungen nicht bei
laufendem Motor oder Anlassermotor kontrollieren.
Nach dem Abstellen des Motors muss vor der
Durchführung von Wartungsarbeiten oder
Reparaturen an Motorkraftstoffleitungen 10 Minuten
lang gewartet werden, damit sich der Druck in den
Hochdruck-Kraftstoffleitungen abbauen kann.
(5) Hochdruckleitung
(6) Hochdruckleitung
(7) Hochdruck-Kraftstoffverteilerrohr (Leiste)
(8) Hochdruckleitung
Die Hochdruck-Kraftstoffleitungen nicht lösen, um
das Kraftstoffsystem zu entlüften. Dies ist nicht
erforderlich.
Sichtkontrolle bei den Hochdruck-Kraftstoffleitungen
durchführen, bevor der Motor gestartet wird. Dies
sollte täglich durchgeführt werden.
Wenn der Motor während des Betriebs kontrolliert
wird, stets das ordnungsgemäße Prüfverfahren
anwenden, um die Verletzungsgefahr durch
herausspritzende Flüssigkeit zu vermeiden. Siehe
Betriebs- und Wartungshandbuch, "Allgemeine
Hinweise".
Hochdruck-Kraftstoffleitungen
(9) Kraftstoffüberführungsleitung unter
Hochdruck
