SGBU8732

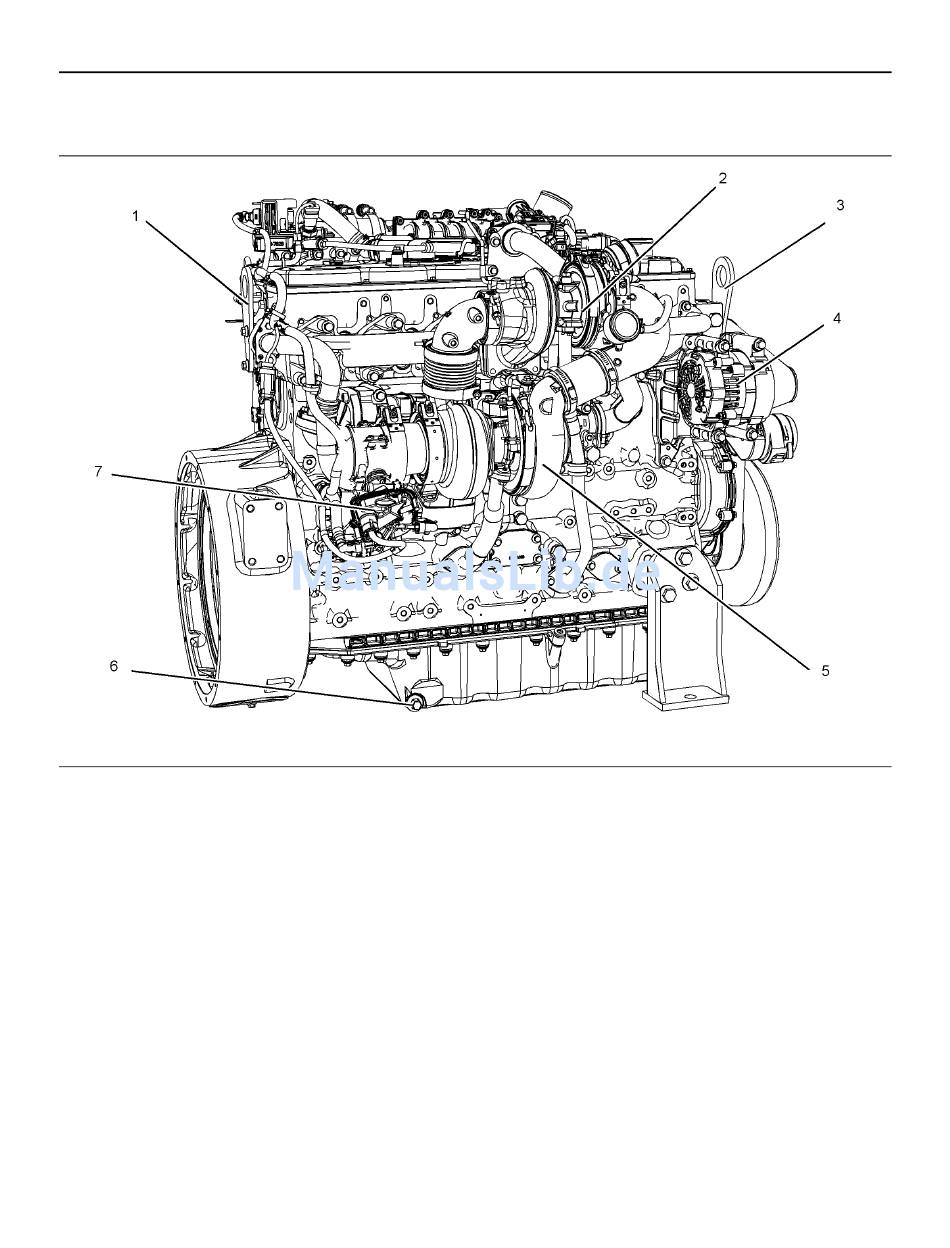

Ansichten des Motors 1206F-E70TTA mit Reihenturboladern

Abbildung 16
Typische Ausführung
(1) Hintere Motorhuböse
(2) Hochdruckturbolader
(3) Vordere Motorhuböse
(4) Drehstromgenerator
(5) Niederdruckturbolader
(6) Ölablassstopfen
Allgemeine Hinweise
Produktansichten
(7) Rückschlagventil
23
g03387645
