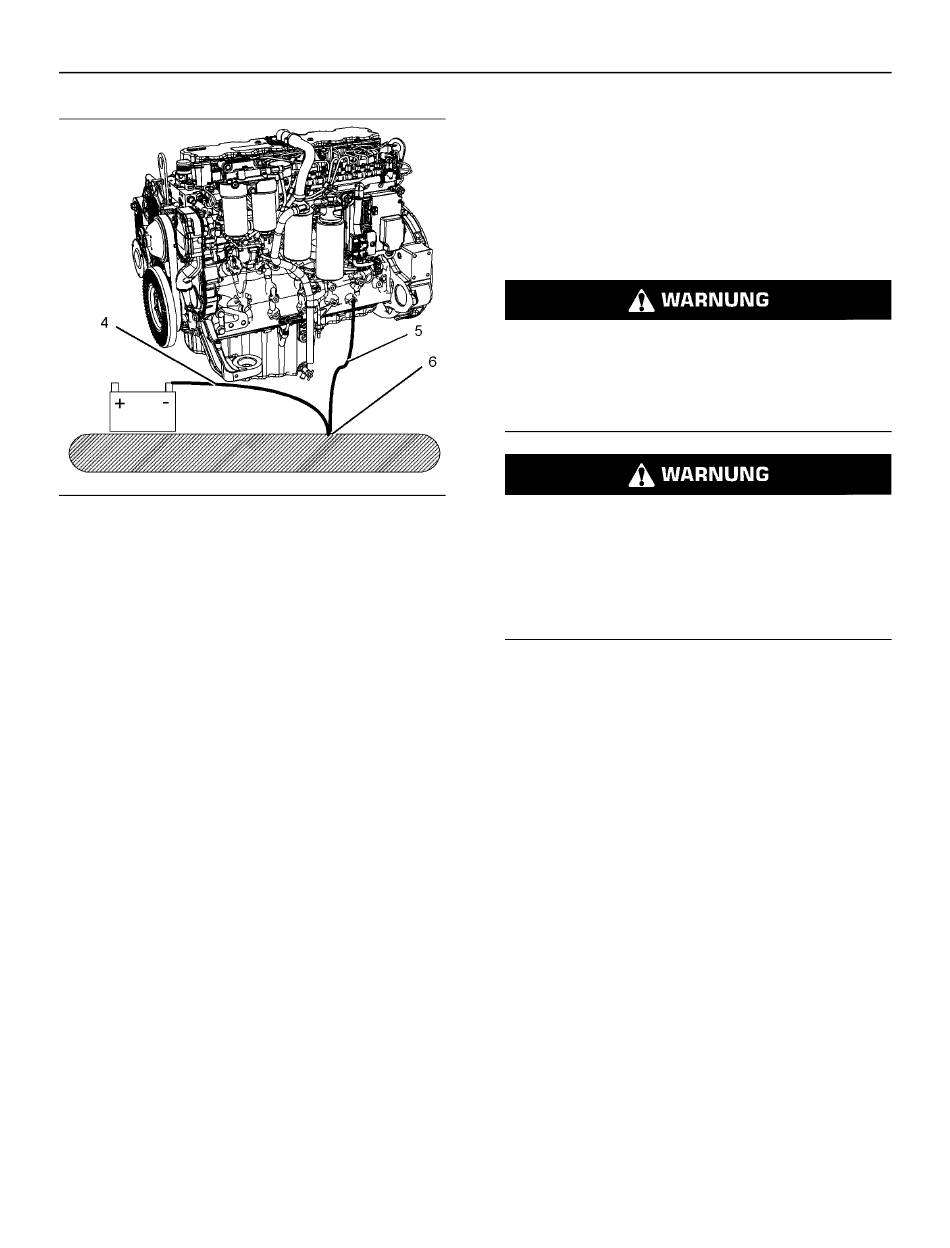

Abbildung 16
(4) Batterie an Masse
(5) Masse an Motorblock
(6) Primäre Position für die Erdung
Für eine optimale Leistung und Zuverlässigkeit des
Motors muss die elektrische Anlage des Motors
ordnungsgemäß geerdet werden. Eine falscher
Masseanschluss führt zu unkontrollierten und
unzuverlässigen Strompfaden.
Unkontrollierte Strompfade können zur
Beschädigung der Oberflächen des
Kurbelwellenlagerzapfen und der Bauteile aus
Aluminium führen.
Motoren ohne Massebänder vom Motor zum
Rahmen können durch elektrische Entladung
beschädigt werden.
Um sicherzustellen, dass die elektrischen Anlagen
des Motors und der Motor ordnungsgemäß
funktionieren, muss ein Masseband vom Motor zum
Rahmen mit einem direkten Anschluss an die
Batterie verwendet werden. Dieser Anschluss kann
über einen direkten Masseanschluss am Rahmen
erfolgen.
Die Erdungsanschlüsse müssen fest und frei von
Korrosion sein. Der Drehstromgenerator des Motors
muss am negativen Batterieanschluss ( "-" ) geerdet
sein. Der verwendete Draht muss dafür geeignet
sein, den gesamten Ladestrom des
Drehstromgenerators aufzunehmen.
Die Stromversorgungs- und Masseanschlüsse der
Motorelektronik müssen immer vom Isolator zur
Batterie erfolgen.
Motorelektronik
Unbefugte Eingriffe in die Installation des Elek-
troniksystems oder die Verkabelung des Erstaus-
rüsters
Körperverletzungen, unter Umständen mit Todes-
folge, und/oder Beschädigungen des Motors
führen.
Stromschlaggefahr. Der Pumpendüsenelemente
g03342706
verwenden Gleichspannung. Die ECM liefert Si-
gnale an die Pumpendüsenelemente. Während
des Motorbetriebs den Kabelstranganschluss der
Pumpendüsenelemente nicht berühren. Wenn die
Warnungen nicht beachtet werden, kann dies zu
Verletzungen, unter Umständen mit Todesfolge,
führen.
Dieser Motor verfügt über ein umfassendes,
programmierbares Motorüberwachungssystem. Das
elektronische Motorsteuergerät (Electronic Control
Module, ECM) überwacht die Betriebsbedingungen
des Motors. Nimmt ein beliebiger Motorparameter
einen Wert außerhalb des zulässigen Bereichs an,
greift das ECM sofort ein.
Die Motorüberwachungssteuerung kann die
folgenden Aktionen ausführen:
• Warnung
• Herabsetzung
• Abschaltung
Durch die folgenden überwachten
Motorbetriebsbedingungen kann die Motordrehzahl
bzw. die Motorleistung begrenzt werden.
• Engine Coolant Temperature
(Motorkühlmitteltemperatur)
• Motoröldruck
• Motordrehzahl
• Intake Manifold Air Temperature
(Ansaugkrümmerlufttemperatur)
• Ansaugkrümmer-Luftdruck
