SGBU8732

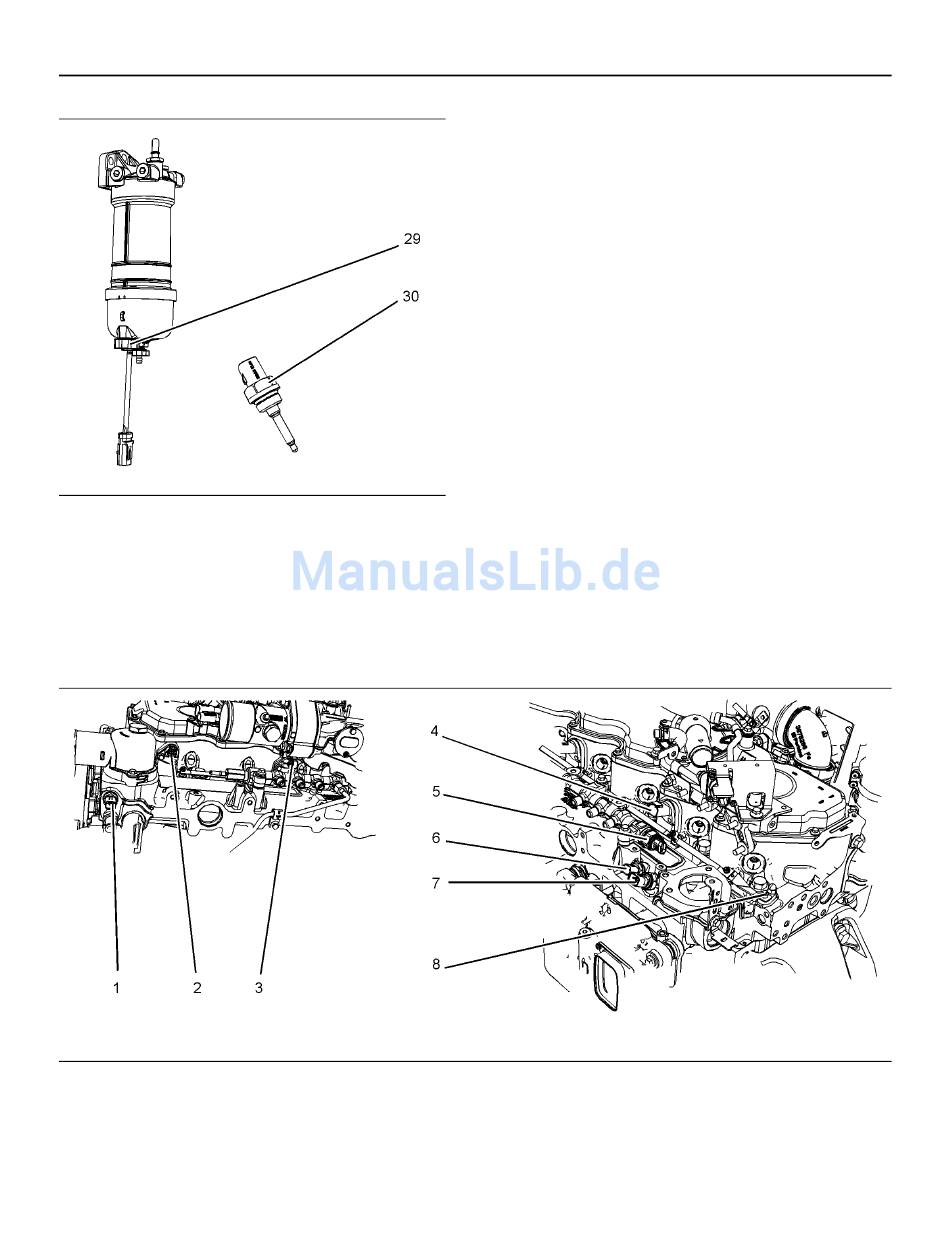

Abbildung 40
Typische Ausführung
(29) Wasser-im-Kraftstoff-Schalter
(30) Inlet Air Temperature (Ansauglufttemperatur)
Bei einigen Anwendungen muss kein
Diagnosestecker (9) im Motorkabelstrang installiert
sein. Der Ansaugluft-Temperatursensor (30) wird
zwischen dem Luftfilter und dem Ansaugkrümmer in
das Induktionssystem eingebaut.
Abbildung 41
Typische Ausführung
(1) Kühlmitteltemperatursensor
(2) Injektorstecker
(3) Injektorstecker
Technische Merkmale und Bedienungseinrichtungen
g03393046
(4) Injektorstecker
(5) Kraftstoffdrucksensor
(6) Ansaugluft-Temperatursensor
Sensoren und elektrische Komponenten
(7) Ansaugkrümmer-Drucksensor
(8) Glühkerzenanschluss
51
g03058119
