2 Installation
2.8 Serielle Schnittstelle anschließen
64
Steuerrelais easy800 11/11 MN04902001Z-DE www.eaton.com

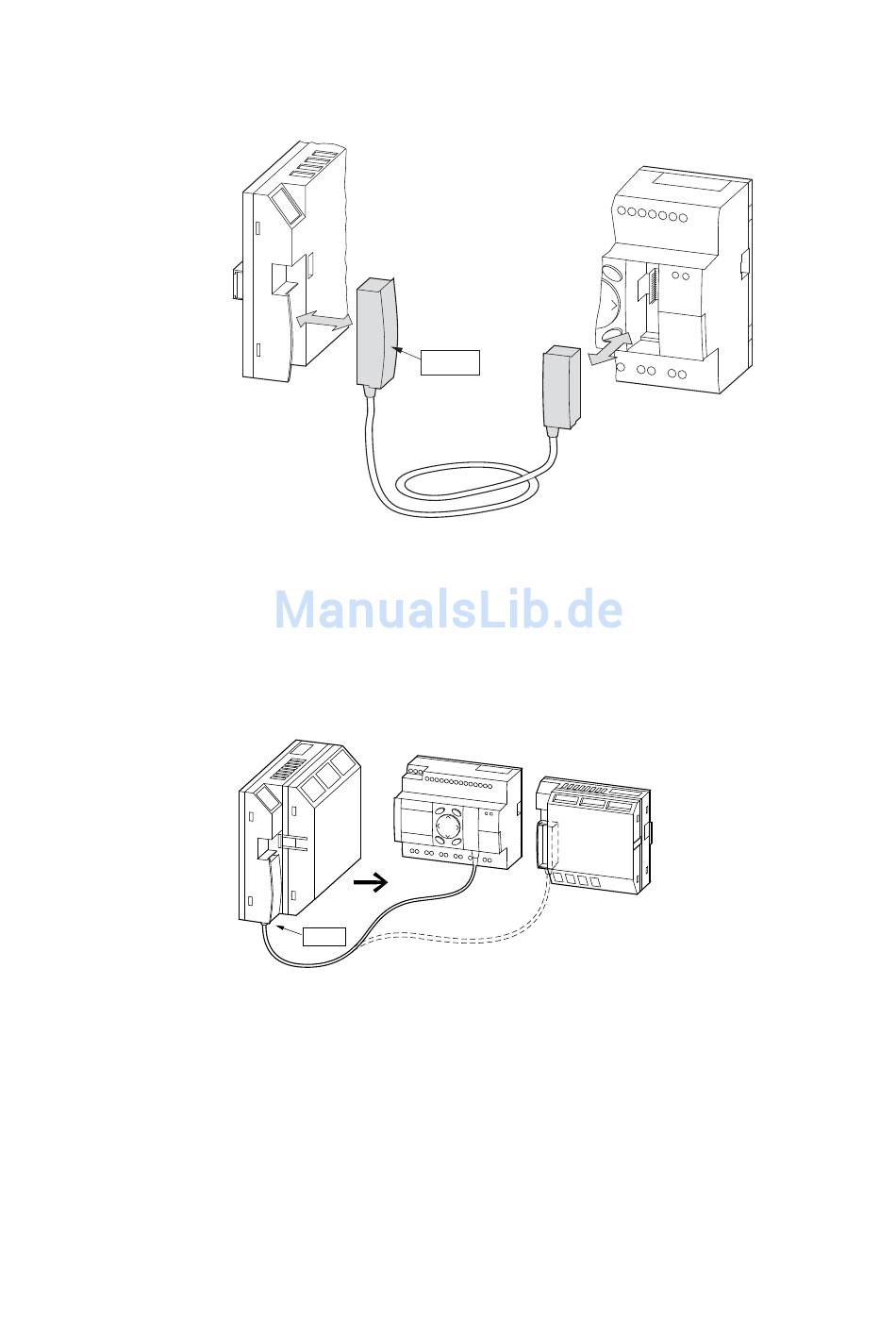

Abbildung 62: Verbindungsstecker stecken: links MFD-...-CP8/CP10 mit Stecker „POW-Side"
▶ Der Stecker mit der Beschriftung POW-Side muss in die Schnittstelle
eines MFD gesteckt werden.
￫
Die serielle Schnittstelle funktioniert nur, wenn das MFD die
notwendige Spannungsversorgung des Schnittstellenkabels lie-
fert.
POW-Side
Abbildung 63: Punkt-zu-Punkt-Verbindung serielle Schnittstelle
Anschlussbeispiel 800-SWD an MFD-CP4
easy800-SWD-Geräte haben kein Bedien- und Tastenfeld und keine Anzeige.
Um easy800-SWD trotzdem direkt am Gerät bedienen zu können, schließen
Sie ein MFD-CP4 an. Dafür verwenden Sie die Leitung EU4A-RJ45-CAB2 und
beachten die folgende Anschlussbelegungen:
POW-Side
