L
N
F1
E+ E–
R1
R2
R3
R4
R5
115/230 V h

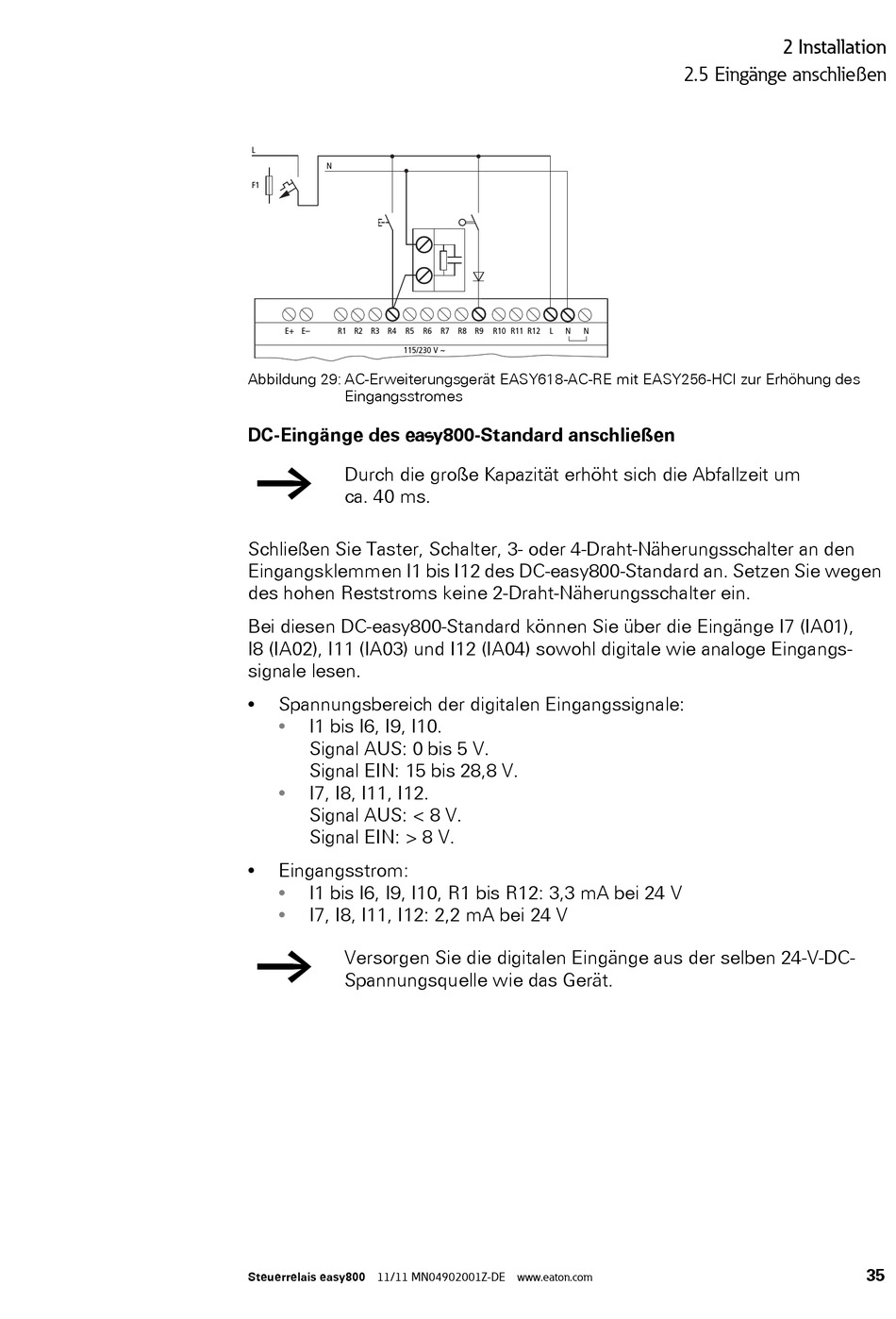

Abbildung 29: AC-Erweiterungsgerät EASY618-AC-RE mit EASY256-HCI zur Erhöhung des
Eingangsstromes
DC-Eingänge des 800-Standard anschließen
￫
Durch die große Kapazität erhöht sich die Abfallzeit um
ca. 40 ms.
Schließen Sie Taster, Schalter, 3- oder 4-Draht-Näherungsschalter an den
Eingangsklemmen I1 bis I12 des DC-easy800-Standard an. Setzen Sie wegen
des hohen Reststroms keine 2-Draht-Näherungsschalter ein.
Bei diesen DC-easy800-Standard können Sie über die Eingänge I7 (IA01),
I8 (IA02), I11 (IA03) und I12 (IA04) sowohl digitale wie analoge Eingangs-
signale lesen.
•
Spannungsbereich der digitalen Eingangssignale:
•
I1 bis I6, I9, I10.
Signal AUS: 0 bis 5 V.
Signal EIN: 15 bis 28,8 V.
•
I7, I8, I11, I12.
Signal AUS: < 8 V.
Signal EIN: > 8 V.
•
Eingangsstrom:
•
I1 bis I6, I9, I10, R1 bis R12: 3,3 mA bei 24 V
•
I7, I8, I11, I12: 2,2 mA bei 24 V
￫
Versorgen Sie die digitalen Eingänge aus der selben 24-V-DC-
Spannungsquelle wie das Gerät.
Steuerrelais easy800 11/11 MN04902001Z-DE www.eaton.com
R6
R7
R8
R9
R10
R11 R12
L
N
N
2 Installation
2.5 Eingänge anschließen
35
