Praesideo 4.3
Warnung
Schließen Sie keine Gleichstrom- oder
Wechselstromsignale an die Steuereingänge
an, der Eingangskreis könnte dadurch
beschädigt werden. Ausschließlich
spannungsfreie Kontakte verwenden.
Notiz
Steuereingangskabel mehrerer Steuereingänge
dürfen nicht zusammengelegt werden (d. h.
keine gemeinsames Rückführungskabel
verwenden).
10.3.6 Anschluss der Steuerausgänge
Die Mehrkanalschnittstelle hat 16 Steuerausgänge.
Steuerausgänge können verwendet werden, um Signale
zur Auslösung von Aktionen an Geräte Dritter zu
senden. Jeder Steuerausgangsanschluss besitzt drei Pins
(siehe abbildung 10.8).

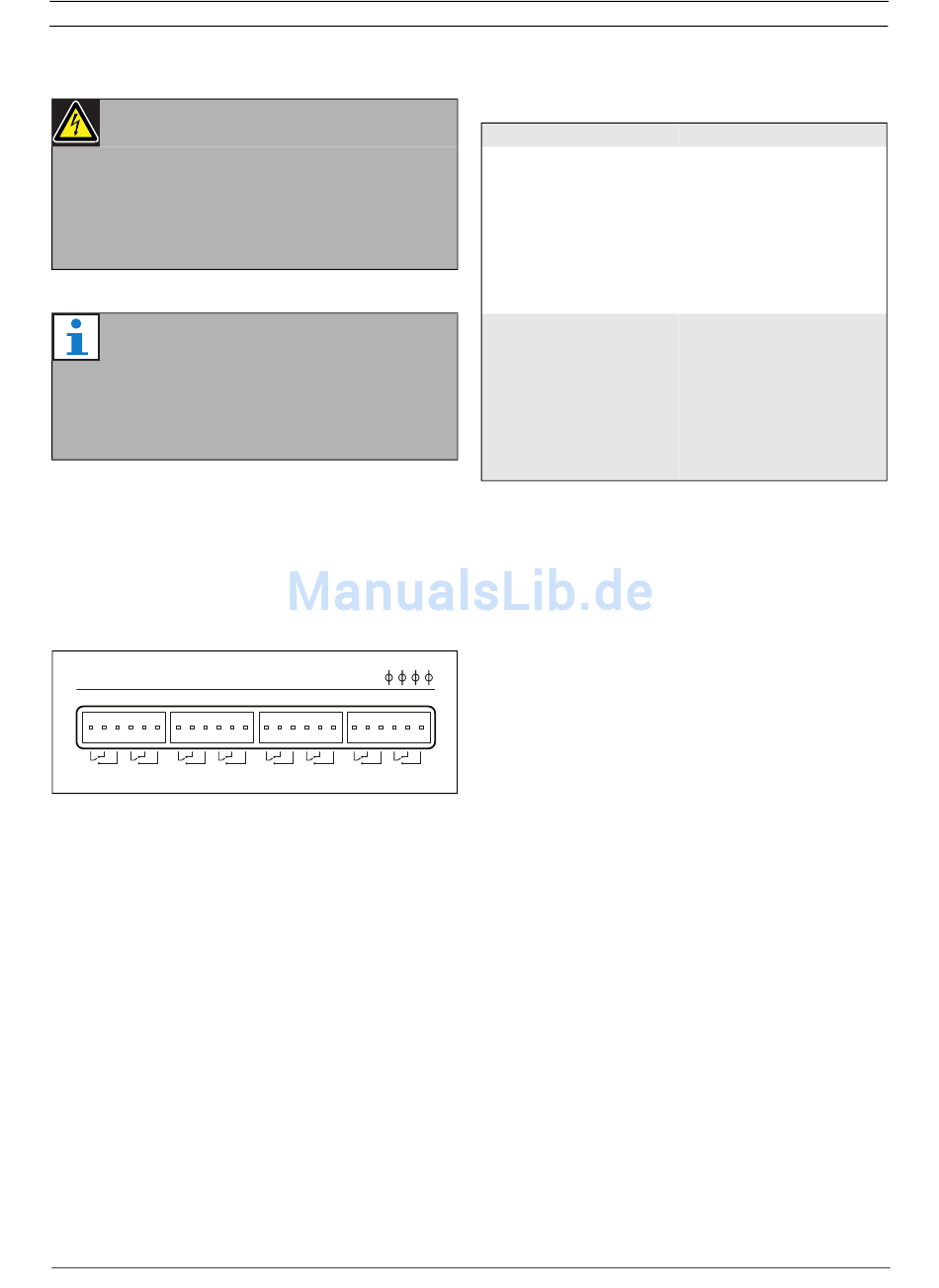

Control Out
C NC NO C NC NO C NC NO C NC NO
1 2 3
abbildung 10.8: Steuerausgänge
Der Common Pin (C) des Steuerausgangs muss immer
angeschlossen werden. Ob der andere angeschlossene
Pin der Öffner (NC) oder der Schließer (NO) ist, hängt
von der geforderten Aktion ab (siehe tabelle 10.2).
Bosch Security Systems B.V.
C NC NO C NC NO C NC NO C NC NO
4 5 6 7 8
Installations- und Bedienungshandbuch
tabelle 10.2: Details zu Steuerausgängen
Anschluss Abk.
Normalerweise NC
geschlossen
Normalerweise NO
geöffnet
Bei der Konfiguration muss dem Steuerausgang eine
Funktion zugeordnet werden, die anzeigt, wann sie aktiv
wird (siehe tabelle 44.6).

10.3.7 Anschluss der Erdung

Verbinden Sie die Erdverbindung der Einheit (siehe
abbildung 10.2) mit dem 19-Zoll-Gestell, das mit der
Schutzerde verbunden ist. Um elektrostatischen
Entladungen einen geringen Widerstand entgegen zu
setzen, ist es wichtig, dass die Erdungsverbindungen der
Mehrkanalschnittstelle und der angeschlossenen
Basisverstärker mit kurzen Drähten direkt oder über das
Gestell untereinander verbunden werden.
10.4 Verwendung mit dem
Leitungsisolationssystem
Die Kombination von Praesideo Basisverstärkern und
der Mehrkanalschnittstelle kann auch mit dem Bosch
Leitungsisolationssystem verwendet werden, das aus der
PM1-LISM6 Master-Einheit und den Slave-Geräten
PM1-LISS und PM1-LISD besteht. Detaillierte
Informationen finden Sie in der Installations- und
Bedienungsanleitung des PM1-LISM6. Das
Leitungsinsolationssystem in Kombination mit
Praesideo ist gemäß EN54-16 zertifiziert.
de | 233
Beschreibung
Standardmäßig wird der
NC-Kontakt an den
Common Pin C
angeschlossen. Wenn der
Ausgang aktiviert wird,
wird der NC-Kontakt
geöffnet.
Standardmäßig wird der
NO-Kontakt nicht an den
Common Pin C
angeschlossen. Wenn der
Ausgang aktiviert wird,
wird der NO-Kontakt
geschlossen.
