Praesideo 4.3
9
Endstufen
9. 1
Einführung
Die Endstufen PRS-1P500, PRS-2P250 und PRS-4P125
sind die Nachfolger der Endstufen LBB4421/10,
LBB4422/10 und LBB4424/10. Der Hauptunterschied
besteht darin, dass der Wirkungsgrad der neuen
Verstärker höher ist, so dass ihr Stromverbrauch bei
gleicher Ausgangsleistung geringer ist. Dies macht sich
besonders im Bereitschaftsbetrieb und Stand-By oder
Energiesparmodus bemerkbar, bei dem wertvolle
Batterieenergie in Situationen eingespart wird, in denen
dies zulässig ist (nicht für EN54-16-konforme
Installationen).
Die Hauptaufgabe der Endstufen ist das Verstärken von
Audiosignalen für die Lautsprecher. Die Verstärker sind
als hocheffiziente Klasse-D-Verstärker mit Schaltnetzteil
ausgeführt. Die Verstärker sind gegen Überlastung,
Audio Inputs
Control Inputs
POF
POF

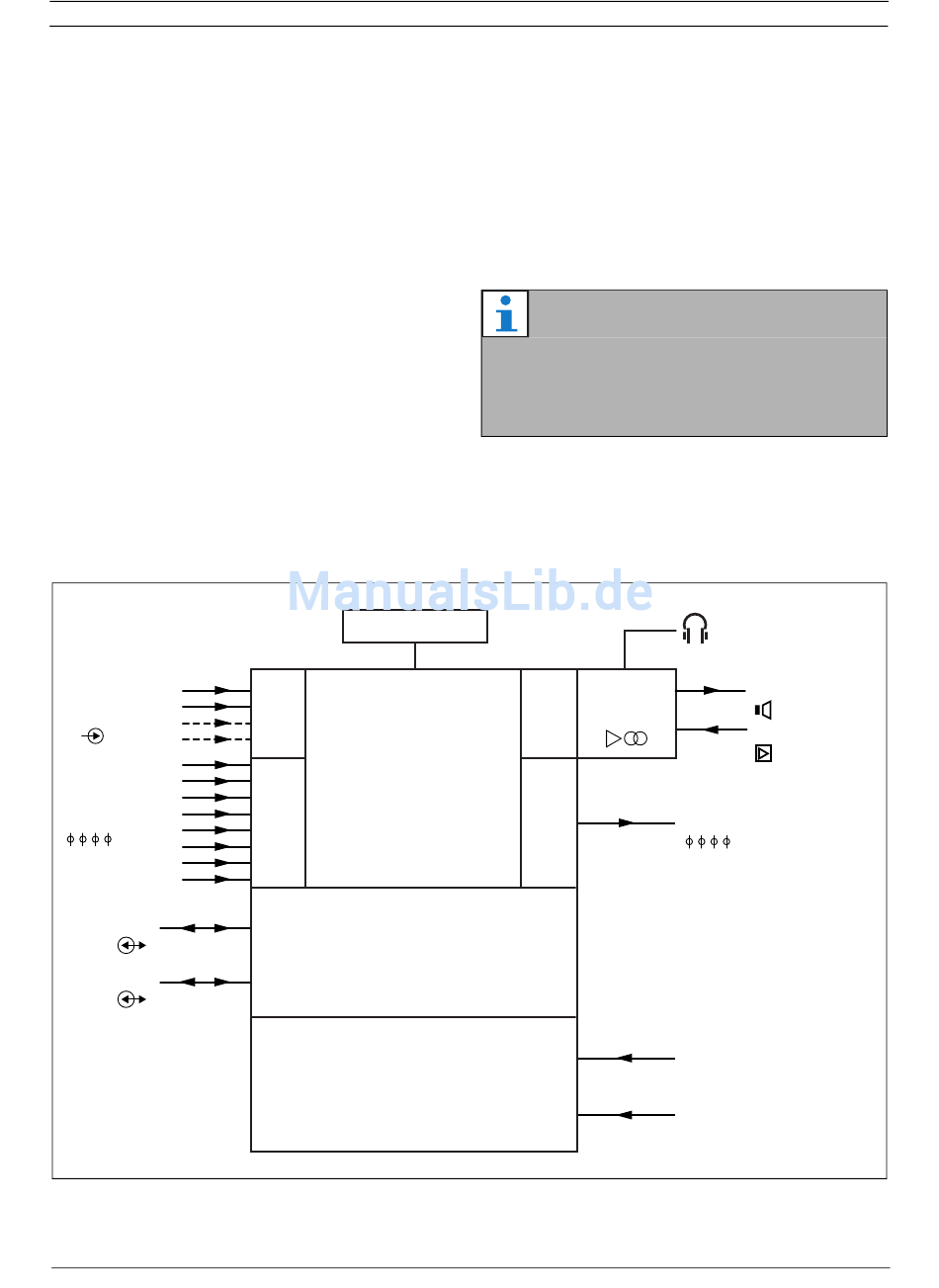

abbildung 9. 1 : Blockschaltbild einer Endstufe
Bosch Security Systems B.V.
Display + Control
A/D
Network
Processor
+
DSP
I
Network
Redundancy
Switching
Power Supply
Installations- und Bedienungshandbuch
Überhitzung und Kurzschluss geschützt. Siehe
abbildung 9.1 für ein Blockschaltbild der Endstufen.
Die Endstufen haben konfigurierbare
Audioverarbeitungsfunktionen wie einen
parametrischen Equalizer, Audioverzögerung und die
Möglichkeit der geräuschabhängigen automatischen
Lautstärkeregelung (AVC = Automatic Volume
Control).
Notiz
Die Anzahl der Eingänge,
Reserveverstärkeranschlüsse,
Lautsprecherleitungen und Steuerausgänge ist
von der Endstufenart abhängig.
Class D
D/A
(1..8)
(1..8)
O
de | 204
Loudspeaker Out
Spare Amplifier
Control Outputs (1..8)
Mains
48 V Back-up
IUI-PRAESIDEO_4.3 | V1.0 | 2015.02
