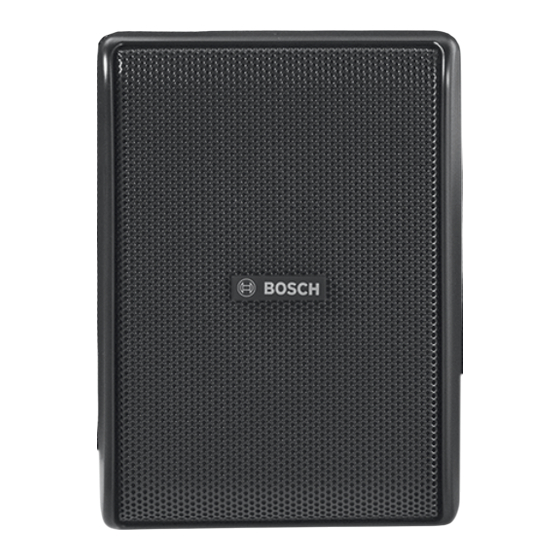

LB20 Premium Cabinet Loudspeakers
de
Installation manual

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch LB20-PC40-4D

  • Seite 1 LB20 Premium Cabinet Loudspeakers Installation manual...
  • Seite 3: Inhaltsverzeichnis

    Frequenzgang und Impedanz LB20-PC75-5/LB20-PC30-5 Aufbaulautsprecher 6.2.1 Abmessungen 6.2.2 Frequenzgang und Impedanz LB20-PC90-8/LB20-PC60-8 Aufbaulautsprecher 6.3.1 Abmessungen 6.3.2 Frequenzgang und Impedanz Abmessungen der Wandhalterung Abmessungen der LB20-PC40-4/LB20-PC15-4 Wandhalterungen Abmessungen der LB20-PC75-5/LB20-PC60-5/LB20-PC90-8/LC20-PC60-8 Wandhalterungen Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 4: Sicherheitshinweise

    Der Benutzer ist dafür verantwortlich sicherzustellen, dass alle aufgehängten Objekte von der Wand, Decke oder Struktur getragen werden. Jegliche Hardware, die zum Aufhängen von Lautsprechern verwendet wird und nicht von Bosch gestellt wird, obliegt der Verantwortung anderer. Aufhängepunkt Als zusätzliche Sicherheitsmaßnahme wird empfohlen, dass der Benutzer das Gehäuse mit...
  • Seite 5 LB20 Premium Cabinet Loudspeakers Sicherheitshinweise | de Alle Inhalte, einschließlich der technischen Daten, Daten und Abbildungen in diesem Handbuch, können ohne Vorankündigung geändert werden. Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 6: Kurzinformation

    5-Zoll-Wandaufbaulautsprecher, 70/100 V, schwarz, 2 Stk. LB20-PC30-5L 5-Zoll-Wandaufbaulautsprecher, 70/100 V, weiß, 2 Stk. 8 Zoll LB20-PC90-8D 8-Zoll-Wandaufbaulautsprecher, 8 Ohm, schwarz, 2 Stk. LB20-PC90-8L 8-Zoll-Wandaufbaulautsprecher, 8 Ohm, weiß, 2 Stk. LB20-PC60-8D 8-Zoll-Wandaufbaulautsprecher, 70/100 V, schwarz, 2 Stk. LB20-PC60-8L 8-Zoll-Wandaufbaulautsprecher, 70/100 V, weiß, 2 Stk. 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 7: Einführung

    Aufbaumontage. Diese Breitbandlautsprecher (mit Ausnahme von LB20-PC60EW-5) enthalten die einzigartige und innovative Halterung von Bosch Security Systems, Inc, die Ihnen die Montage erleichtert. Diese Halterung ermöglicht eine horizontale 90°-Drehung und eine vertikale 45°-Drehung. Sie ist bereits vormontiert und lässt sich problemlos an Wänden und Decken anbringen. Die einzigartige und innovative Halterung sorgt für eine schnelle, einfache und zuverlässige...
  • Seite 8: Lieferumfang

    Tab. 3.1: Bauteilliste für Lautsprecher ohne Transformator E (x2) C (x2) A (x2) B (x2) F (x2) G (x2) H (x2) Abbildung 3.1: Bauteilliste für Lautsprecher ohne Transformator Element Anzahl Bauteil Lautsprecher mit montierten Lautsprecherhalterungen 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 9: Produktinformationen

    E (x2) B (x2) C (x2) A (x2) J (x2) K (x8) F (x2) G (x2) H (x2) Abbildung 3.2: Bauteilliste für Lautsprecher mit Transformator Produktinformationen Element Beschreibung Lautsprecherfrontgitter Mini-Wasserwaage Wandhalterung Sicherheitskabelschlaufe Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 10 LB20 Premium Cabinet Loudspeakers Element Beschreibung Bündige Anschlussabdeckung Öffnung für das Audiokabel Verriegelungsbolzen Audioanschluss Öffnung für die Sicherheitsschraube der Halterung Lautsprecherhalterung Tab. 3.3: Produktinformationen für alle Modelle Abbildung 3.3: Produktinformationen (Darstellung von Modell LB20-PC75-5/LB20-PC30-5) 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 11: Installation Und Verkabelung

    Installieren Sie vier Befestigungsschrauben, um die Wandhalterung an der Wand zu befestigen. Schließen Sie die Kabel an die Audioanschlüsse der Halterung an, wie im Abschnitt zur Verdrahtung dargestellt. Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 12 Wir empfehlen Ihnen, einen Innensechskantschlüssel mit einem längeren Griff (sofern verfügbar) zu verwenden, damit die zum Erzielen des empfohlenen Drehmoments erforderliche Kraft leichter angewendet werden kann. Siehe Empfohlenes Drehmoment, Seite 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 13 Schieben Sie die Lautsprecherhalterung auf die Wandhalterung. Schieben Sie die Lautsprecherhalterung nach unten, um die Halterung an der Wandhalterung zu fixieren. Dadurch wird die Halterung befestigt und ein elektrischer Anschluss hergestellt. Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 14 Als zusätzliche Sicherheitsmaßnahme wird empfohlen, dass der Benutzer das Gehäuse mit einem weiteren Aufhängepunkt an der Gebäudestruktur befestigt. Dieser Aufhängepunkt sollte möglichst wenig Spiel haben (vorzugsweise weniger als 2,5 cm). 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 15 LB20 Premium Cabinet Loudspeakers Installation und Verkabelung | de Abbildung 4.1: Redundanter Sicherungshängepunkt – 4 Zoll (links), 5 Zoll (Mitte), 8 Zoll (rechts) Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 16: Verkabelung

    Abbildung 4.4: Verkabelung der Wandhalterung – Vorderansicht 4.2.2 Alternativer Euroblock-Anschluss Hinweis! Diese Anweisungen gelten für die Lautsprecher mit und ohne Transformator (Modell mit Transformator dargestellt). Verfügbar für alle Modelle (außer LB20-PC15-4). 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 17 Ziehen Sie alle vier Schrauben fest an, um die Wetterabdeckung zu befestigen. Vergewissern Sie sich, dass die Wetterabdeckung sicher befestigt ist. Passen Sie die Drahtlänge an. Ziehen Sie die Kabelverschraubung (C) fest. 10. Justieren Sie die horizontale oder vertikale Lautsprecherposition erneut. Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 18: Leistungsabgriffe Am Transformator

    Gehen Sie wie folgt vor, um die Transformatoreinstellungen zu konfigurieren: Entfernen Sie den Euroblock-Steckverbinder aus dem Eingangsfach. Schließen Sie den Brückenstecker entsprechend den gewünschten Transformatoreinstellungen am Euroblock an. Stecken Sie den Euroblock-Steckverbinder in das Eingangsfach. 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 19: Lb20-Pc30-5 Aufbaulautsprecher, 70/100 V

    Die Sicherheitsschraube (A) ist im vorherigen Schritt dargestellt. Bringen Sie die bündige Anschlussabdeckung (B) an. 4.3.3 LB20-PC60-8 Aufbaulautsprecher, 70/100 V Konfigurieren der Transformatoreinstellungen Gehen Sie wie folgt vor, um die Transformatoreinstellungen zu konfigurieren: Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 20: Austauschen Des Logos

    Ein zusätzliches Logo ist im Lieferumfang enthalten; es wird der horizontale Einbau gezeigt. Gehen Sie wie folgt vor, um das Logos auszutauschen: Entfernen Sie das vorhandene Logo. Reinigen Sie die Fläche mit Alkohol. Richten Sie das Logo mit der quadratischen Führung aus. 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 21 LB20 Premium Cabinet Loudspeakers Installation und Verkabelung | de Entfernen Sie das Schutzpapier. Setzen Sie das Logo ein. Drücken Sie fest darauf, um sicherzustellen, dass das Logo an Ort und Stelle bleibt. Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 22: Fehlerbehebung

    Treten Störgeräusche auf, ohne dass Audio wiedergegeben wird, liegt Störgeräusche wie Verstärker oder dies vermutlich an der Signalkette der Elektronik. Überprüfen Sie jede Brummen und fehlerhaftes anderes Komponente, um das Problem zu isolieren. Rauschen Gerät 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 23 LB20 Premium Cabinet Loudspeakers Fehlerbehebung | de Problem Mögliche Ursachen Aktion Schlechte Erdung Überprüfen und korrigieren Sie die Systemerdung nach Bedarf. oder Erdschleife Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 24: Technische Daten

    Lautsprecher bei einer verteilten Leitung. Max. Leitungsquerschnitt 2,5 mm (12 AWG) Umgebungsbedingungen: IP54 (gemäß IEC 60529) Farbe: Schwarz oder Weiß Abmessungen (H x B x T): 193 x 140 x 120 mm Nettogewicht: 1,5 kg 1,8 kg Versandgewicht: 5 kg 5,4 kg (Paar) 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 25: Abmessungen

    140.0 mm [5.51 in] 119.6 mm [4.71 in] 193.0 mm [7.60 in] 185.4 mm [7.30 in] Abbildung 6.1: Abmessungen des LB20-PC40-4/LB20-PC15-4 6.1.2 Frequenzgang und Impedanz Abbildung 6.2: Frequenzgang und Impedanz des LB20-PC40-4/LB20-PC15-4 Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 26: Lb20-Pc75-5/Lb20-Pc30-5 Aufbaulautsprecher

    255 x 180 x 154 mm Nettogewicht: 2,7 kg 3,2 kg Versandgewicht (Paar): 6,7 kg 7,9 kg Enthaltenes Zubehör: Montagehalterung und 5-mm-Innensechskantschlüssel Gelieferte Menge: Halbraum (Wandmontage) Halbraum (an der Wand) durchschn. 100 Hz bis 10 kHz, 1 W Ohne Halterungen. 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 27: Abmessungen

    180.0 mm [7.09 in] 153.5 mm [6.04 in] 255.1 mm [10.04 in] 242.1 mm [9.53 in] Abbildung 6.3: Abmessungen des LB20-PC75-5/LB20-PC30-5 6.2.2 Frequenzgang und Impedanz Abbildung 6.4: Frequenzgang und Impedanz des LB20-PC75-5/LB20-PC30-5 Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 28: Lb20-Pc90-8/Lb20-Pc60-8 Aufbaulautsprecher

    390 x 250 x 224 mm Nettogewicht: 5,1 kg 5,8 kg Versandgewicht (Paar): 13,0 kg 14,8 kg Enthaltenes Zubehör: Montagehalterung und 5-mm-Innensechskantschlüssel Gelieferte Menge: Halbraum (Wandmontage) Halbraum (an der Wand) durchschn. 100 Hz bis 10 kHz, 1 W Ohne Halterungen. 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 29: Abmessungen

    250.0 mm [9.84 in] 224.3 mm [8.83 in] 390.2 mm [15.36 in] 312.1 mm [12.29 in] Abbildung 6.5: Abmessungen des LB20-PC90-8/LB20-PC60-8 6.3.2 Frequenzgang und Impedanz Abbildung 6.6: Frequenzgang und Impedanz des LB20-PC90-8/LB20-PC60-8 Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 30: Abmessungen Der Wandhalterung

    [0.6 in] [0.6 in] 4x ∅4.5 mm [4x ∅0.177 in] 117.0 mm 93.5 mm [4.6 in] [3.7 in] ∅8.0 mm [∅0.315 in] 15.5 mm [0.6 in] 51.8 mm [2.04 in] 2018-10 | V.02 | Installation manual Bosch Security Systems B.V.
  • Seite 31: Abmessungen Der Lb20-Pc75-5/Lb20-Pc60-5/Lb20-Pc90-8/Lc20-Pc60

    [0.8 in] [0.8 in] 4x ∅4.5 mm [4x ∅0.177 in] 156.0 mm 127.0 mm [6.1 in] [5.0 in] ∅8.0 mm [∅0.315 in] 21.0 mm [0.83 in] 69.1 mm [2.72 in] Bosch Security Systems B.V. Installation manual 2018-10 | V.02 |...
  • Seite 32 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Netherlands www.boschsecurity.com © Bosch Security Systems B.V., 2019...
