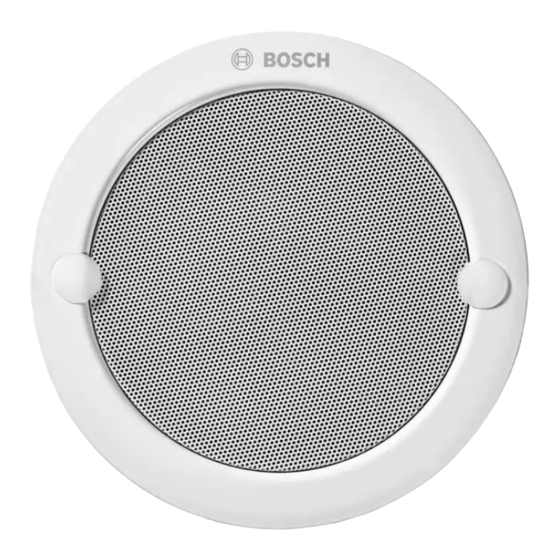

Bosch LC7-UM06E3-AB A/B Installationsanleitung

1 |

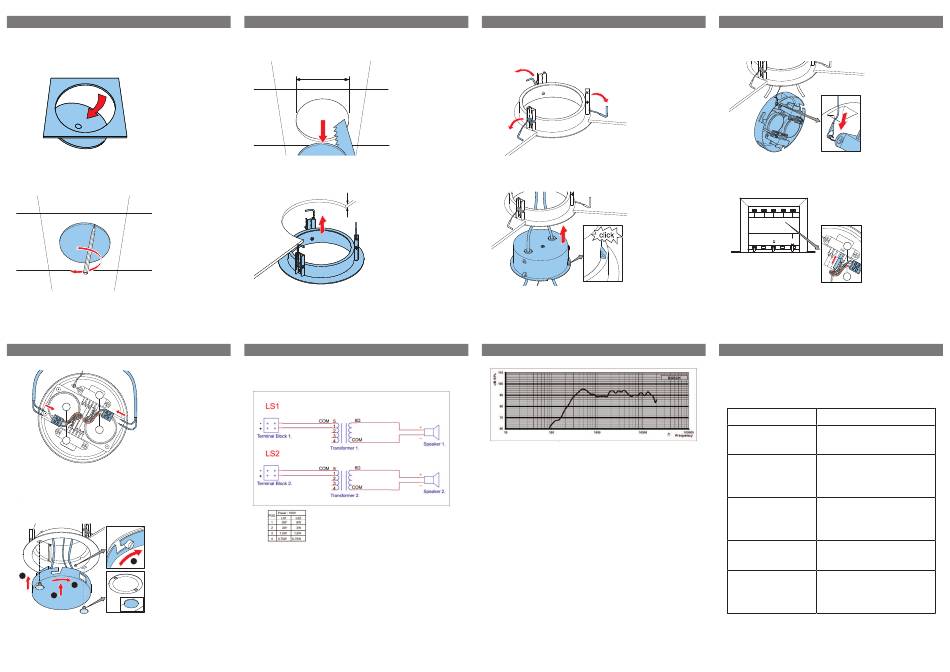

Montage
Abb. 1
Abb. 2
5 |
_
+
+
_
Abb. 9
3
4
2
1
Abb. 10
2 |
207mm / 8.15"
Abb. 3
Min 9mm / 0.3"
Max 25mm / 0,9"
Abb. 4
6 |
Schaltbilder
Abb. 11: Schaltbild
3 |
Abb. 5
Abb. 6
7 |
Abb. 12: Frequenzgang
Hinweis:
– Die technischen Daten werden in einer
schalltoten Kammer auf einer standardmäßi-
gen Schallwand gemessen.
– Die Bezugsachse befindet sich senkrecht
zum Mittelpunkt der vorderen Abdeckung.
– Die Bezugsebene befindet sich senkrecht
zum Mittelpunkt der Bezugsachse.
– Die horizontale Ebene befindet sich senk-
recht zum Mittelpunkt der Bezugsebene.
4 |
Abb. 7
0.75W 1.5W 3W 6W NC
100V
_
COM 8 COM
+
Abb. 8
8 |
Technische Daten
Elektrische Daten*
Max. Leistung 2 x 9 W
Nennleistung (PHC) 2 x 6 W (6-3 – 1,5 –
0,75 W)
Schalldruckpegel 95/87 dB (ein Treiber)
bei 6 W/1 W (1 kHz, 98/90 dB (beide Treiber)
1 m)
Schalldruckpegel 83/75 dB (ein Treiber)
bei 6 W/1 W (1 kHz, 86/78 dB (beide Treiber)
4 m)
Frequenzgang 316 Hz bis 20 kHz
(-10 dB)
Öffnungswinkel 180°/170° (ein Treiber)
bei 1 kHz/4 kHz 180°/170° (beide Treiber)
(-6 dB)
