- Seite 1 PRODUKTINFORMATION PI - 38.41 Akustischer Signalgeber DS 10 601 -2.799.350.351 Seite A4.de / 29.12.2004 ST -FIR/ PRM1 / deh...
-
Seite 2: Inhaltsverzeichnis
Produktinformation Akustischer Signalgeber DS10 PI - 38.41 Inhaltsverzeichnis Produktbeschreibung ......Leistungsmerkmale ....... Planungshinweise . -
Seite 3: Produktbeschreibung

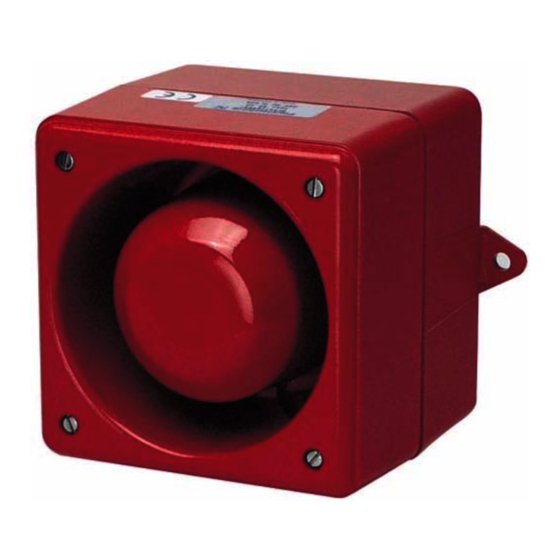

Produktinformation Akustischer Signalgeber DS10 PI - 38.41 1. Produktbeschreibung Robuster, auffälliger Signalgeber mit integriertem elektronischem Tongenerator, für den Einsatz bei extremen Umgebungsbedingungen. 2. Leistungsmerkmale D Kompakte Bauweise. D Robustes Gehäuse aus Aluminium- Druckguss schützt mit 4mm Wandstärke zuverlässig vor Beschädigung. D Um den Einsatz auch unter extremen klimatischen Bedingungen zu gewähr- leisten, ist das Gehäuse mit widerstandsfähigem Epoxydharzlack überzogen. -
Seite 4: Planungshinweise
Produktinformation Akustischer Signalgeber DS10 PI - 38.41 3. Planungshinweise Bei der Projektierung ist die DIN 33404, Gefahrensignale für Arbeitsstellen, zu be - achten: In den Teilen 1 und 3 dieser Norm werden die akustischen Gefahrensignale für Arbeitsstätten beschrieben. Die Gruppe der Gefahrensignale ist unterteilt in Warnsignale und Notsignale. Das Warnsignal ist ein akustisches Gefahrensignal, das auf eine entstehende, über das Niveau der allgemeinen Betriebsgefahren hinausgehende, besondere Gefahr aufmerksam macht und die Aufforderung an Personen beinhaltet, Maßnahmen zur... - Seite 5 Produktinformation Akustischer Signalgeber DS10 PI - 38.41 Diagramm der Schalldruckabnahme Schalldruck-Abnahme bei Reflexion, abhängig von Raumvolumen und Nachhallzeit Schalldruck-Abnahme ohne Reflexion Abstand vom Lautsprecher (m) Das Diagramm weist für diese Dämpfung eine Distanz von 32m aus. Somit empfiehlt es sich, ca. alle 60m einen Schallgeber zu installieren. 601-2.799.350.351 A4.de/ 29.12.2004 ST-FIR/ PRM1 / deh...
-
Seite 6: Lieferumfang
Produktinformation Akustischer Signalgeber DS10 PI - 38.41 4. Lieferumfang Sachnummer Bezeichnung 2.799.350.352 ST Akustischer Signalgeber DS 10 rot, 230 Volt AC, a.P. 2.799.350.351 ST Akustischer Signalgeber DS 10 rot, 24 Volt DC, a.P. *LE = Liefereinheit, ST = Stück, PAK = Pack 5. -
Seite 7: Installation
Produktinformation Akustischer Signalgeber DS10 PI - 38.41 6. Installation 6.1. Montagehinweise D Der DS 10 ist für a. P. Wandmontage konzipiert. D Das Druckguss- Gehäuseunterteil hat dazu zwei Befestigungslaschen. 6.2. Montagezeichnung ∅7 j 6,0 x 35 6.3. Tonart einstellen Mit 5 Miniaturschaltern auf der Leiterplatte wird die gewünschte Tonart eingestellt (codiert). -
Seite 8: Hinweise Für Wartung Und Service
Für Wartungs - und Inspektionsarbeiten an Gefahrenmeldeanlagen gelten in Deutschland grundsätzlich die Bestimmungen der DIN VDE 0833, die bezüglich der Wartungsintervalle auf Angaben des Geräteherstellers verweist. D Bosch Sicherheitssysteme empfiehlt mindestens 1 x jährlich eine Funktions- und Sichtprüfung. D Wartungs - und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden. -
Seite 9: Technische Daten
Produktinformation Akustischer Signalgeber DS10 PI - 38.41 8. Technische Daten Betriebsspannung: - 230V Version 230V AC (195,5V AC . . . 253V AC) bei 50/60Hz - 24V Version 24V DC (19,2V DC . . . 28,8V DC) Stromaufnahme: - 230V Version 60mA - 24V Version 420mA... -
Seite 10: Abkürzungsverzeichnis
Produktinformation Akustischer Signalgeber DS10 PI - 38.41 9. Abkürzungsverzeichnis auf Putz Brandmeldezentrale Deutsches Institut für Normung e.V. Europäische Norm Einbruchmeldezentrale Universelle Europazentrale Universelle Gefahrenmeldezentrale unter Putz Verband Deutscher Elektrotechniker e.V. Schadenverhütung GmbH 601-2.799.350.351 A4.de/ 29.12.2004 ST-FIR/ PRM1 / deh Seite 9 von 12... -
Seite 11: Notizen
Produktinformation Akustischer Signalgeber DS10 PI - 38.41 10. Notizen - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -... - Seite 12 Bosch Sicherheitssysteme GmbH Robert -Koch -Straße 100 D-85521 Ottobrunn Info -Service zum Nulltarif Telefon 0800-700 04 44 Telefax 0800-700 08 88 www.bosch -sicherheitssysteme.de info.service@de.bosch.com Seite 12 von 12...
