7.3.6.1 Anschluss von pH- oder Redox-Sensoren über eine koaxiale Leitung
HINWEIS!
Mögliche Fehlmessung durch mangelhaften elektrischen Kontakt
Verwenden Sie diese Anschlussart nur wenn Sie keine vorkonfektionierten Koaxialkabel ver‐
wenden wollen. Beachten Sie Folgendes bei dieser Anschlussart:
Entfernen Sie an der inneren Koaxialleitung die schwarze Kunststoffschicht. Die schwarze
Kunststoffschicht.ist bei allen Kabeltypen vorhanden. Achten Sie darauf, dass einzelne
Drähte des Abschirmgefechtes nicht an den Anschluss des Innenleiters geraten.

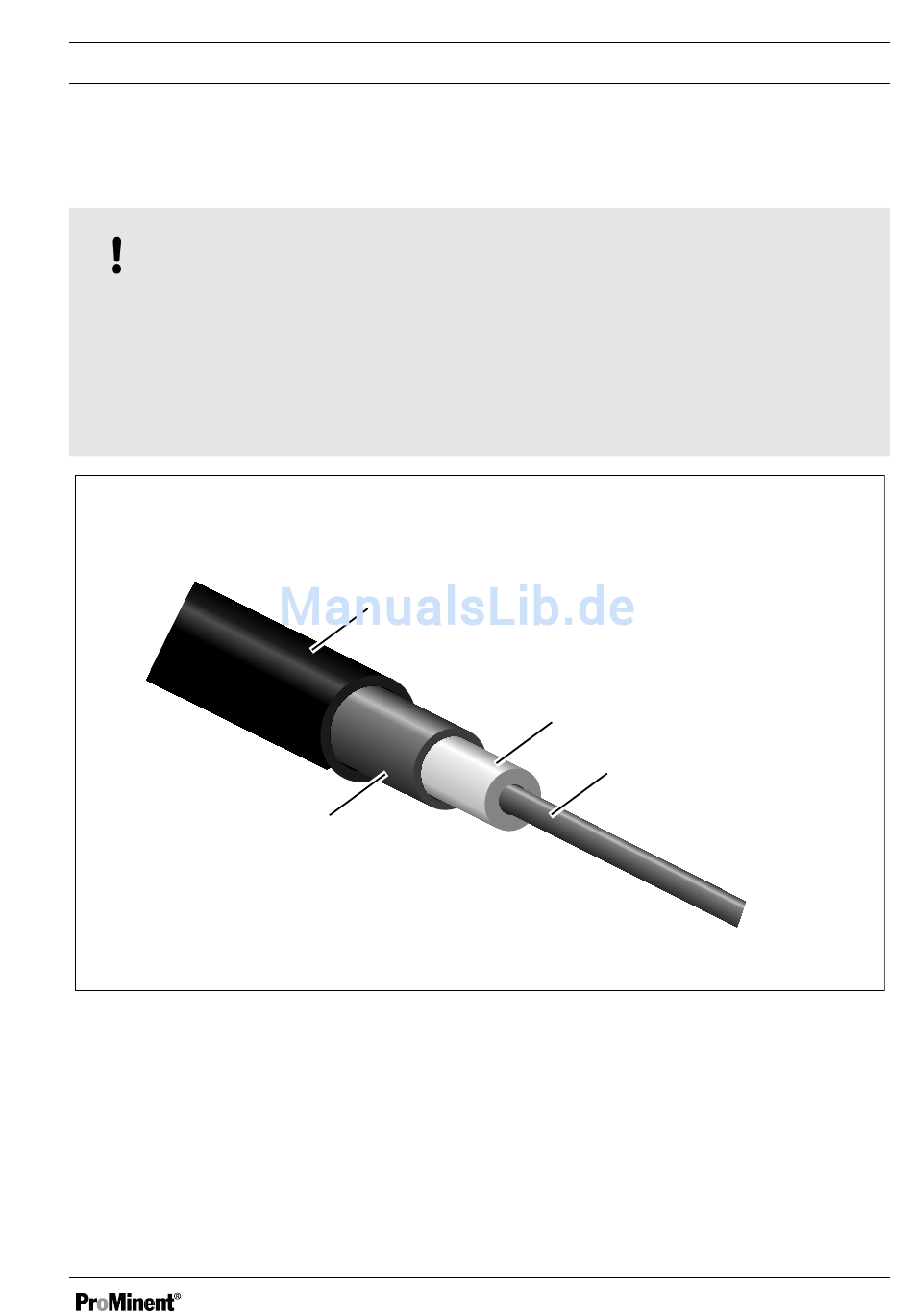

Abb. 27: Koaxialkabel:
1. Schutzmantel
2. Isolation
3. Innenleiter
4. Außenleiter und Abschirmung
1.
4.
Montage und Installation
2.
3.
A0948
