ProMinent DULCOMETER Montage- Und Betriebsanleitung Seite 43

Klemmenplan der Basisbaugruppe (Kanal 1 und 2) mit Belegungsvarianten
Normsignal-Ausgang 1
Normsignal-Ausgang 2

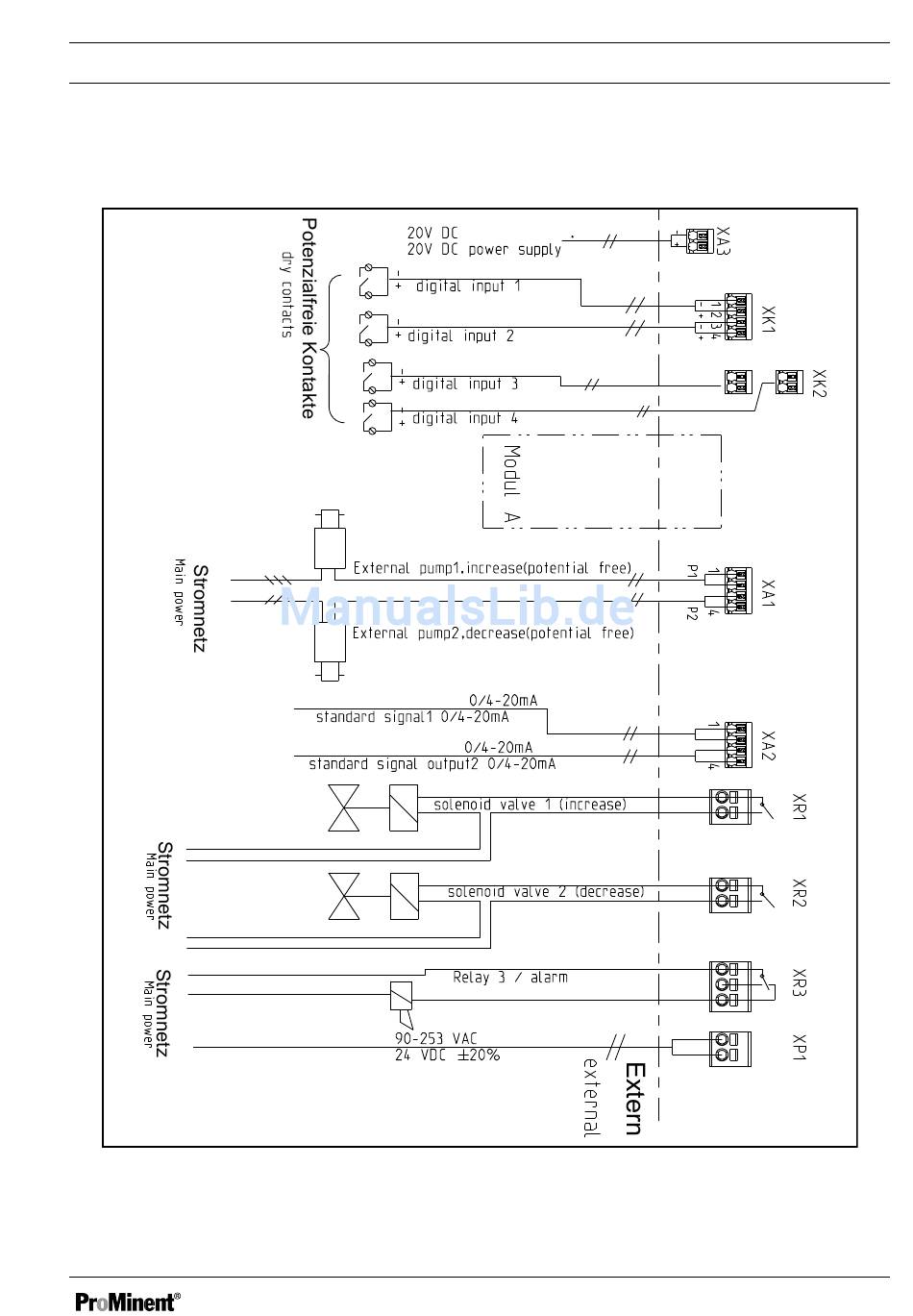

Abb. 16: Klemmenplan mit Belegungsvarianten. Basisbaugruppe Kanal 1 und 2, es darf nur eine
Hauptmessgröße, z. B. Chlor-Sensor an einer Baugruppe angeschlossen werden.
Spannungsversorgung
Digitaler Kontakteingang 1
Digitaler Kontakteingang 2
Digitaler Kontakteingang 3
Digitaler Kontakteingang 4
Externe Pumpe 1, heben (potenzialfrei)
Externe Pumpe 2, senken (potenzialfrei)
Magnetventil 1 (heben)
Magnetventil 2 (senken)
Alarmrelais
Montage und Installation
A2465
43
