Montage und Installation
7.3.2.4 Modul: 2x mA-Eingang. Teilenummer 734126
Passiv

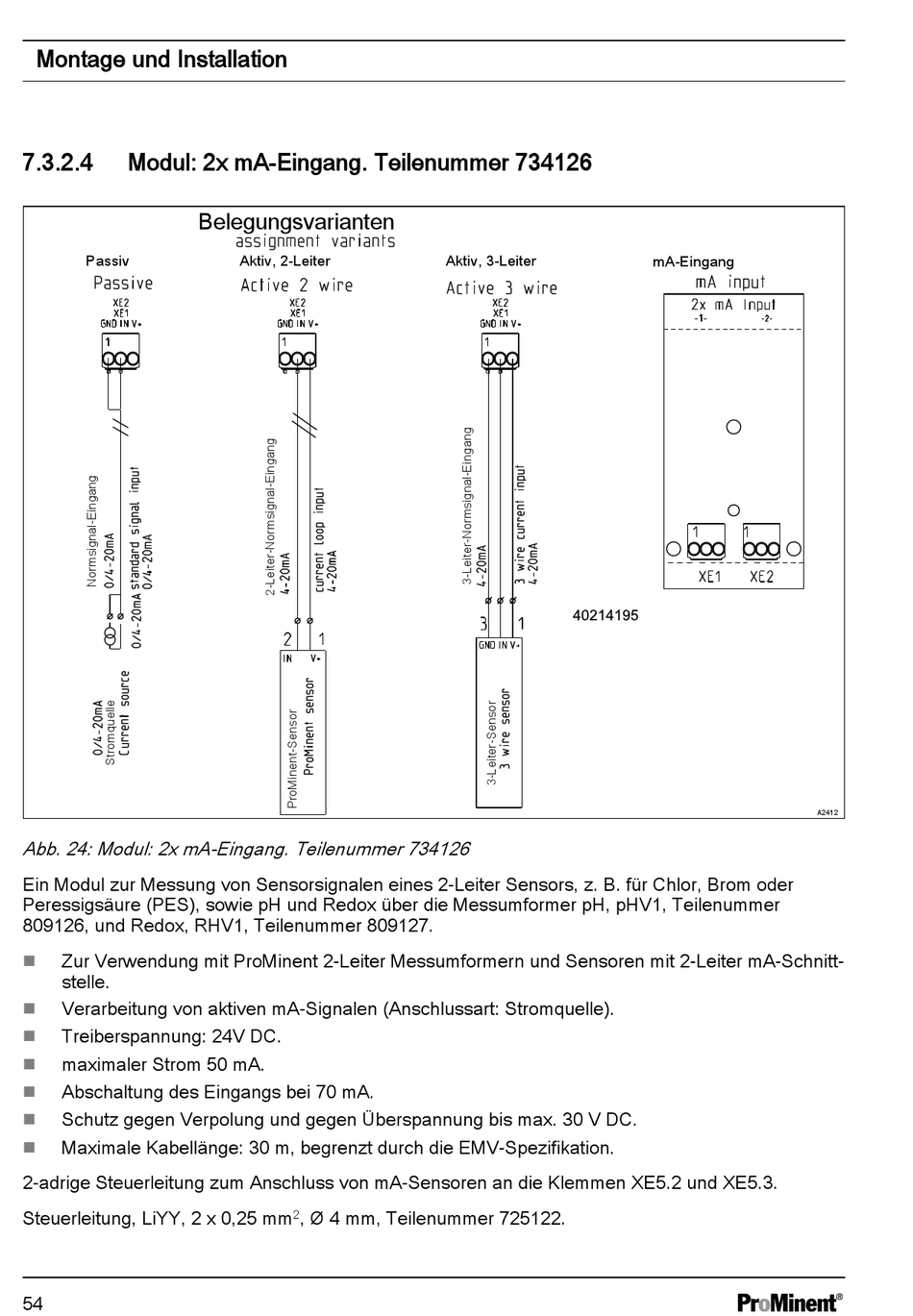

Abb. 24: Modul: 2x mA-Eingang. Teilenummer 734126
Ein Modul zur Messung von Sensorsignalen eines 2-Leiter Sensors, z. B. für Chlor, Brom oder
Peressigsäure (PES), sowie pH und Redox über die Messumformer pH, pHV1, Teilenummer
809126, und Redox, RHV1, Teilenummer 809127.
Zur Verwendung mit ProMinent 2-Leiter Messumformern und Sensoren mit 2-Leiter mA-Schnitt‐
n
stelle.
Verarbeitung von aktiven mA-Signalen (Anschlussart: Stromquelle).
n
Treiberspannung: 24V DC.
n
maximaler Strom 50 mA.
n
Abschaltung des Eingangs bei 70 mA.
n
Schutz gegen Verpolung und gegen Überspannung bis max. 30 V DC.
n
Maximale Kabellänge: 30 m, begrenzt durch die EMV-Spezifikation.
n
2-adrige Steuerleitung zum Anschluss von mA-Sensoren an die Klemmen XE5.2 und XE5.3.
Steuerleitung, LiYY, 2 x 0,25 mm
54
Belegungsvarianten
Aktiv, 2-Leiter
2 , Ø 4 mm, Teilenummer 725122.
Aktiv, 3-Leiter mA-Eingang
A2412
