7.3.2.2 Modul: 2x mV-Eingang/Temperatur-Eingang. Teilenummer 734131
Optional:
SN6-Anschlussbuchse

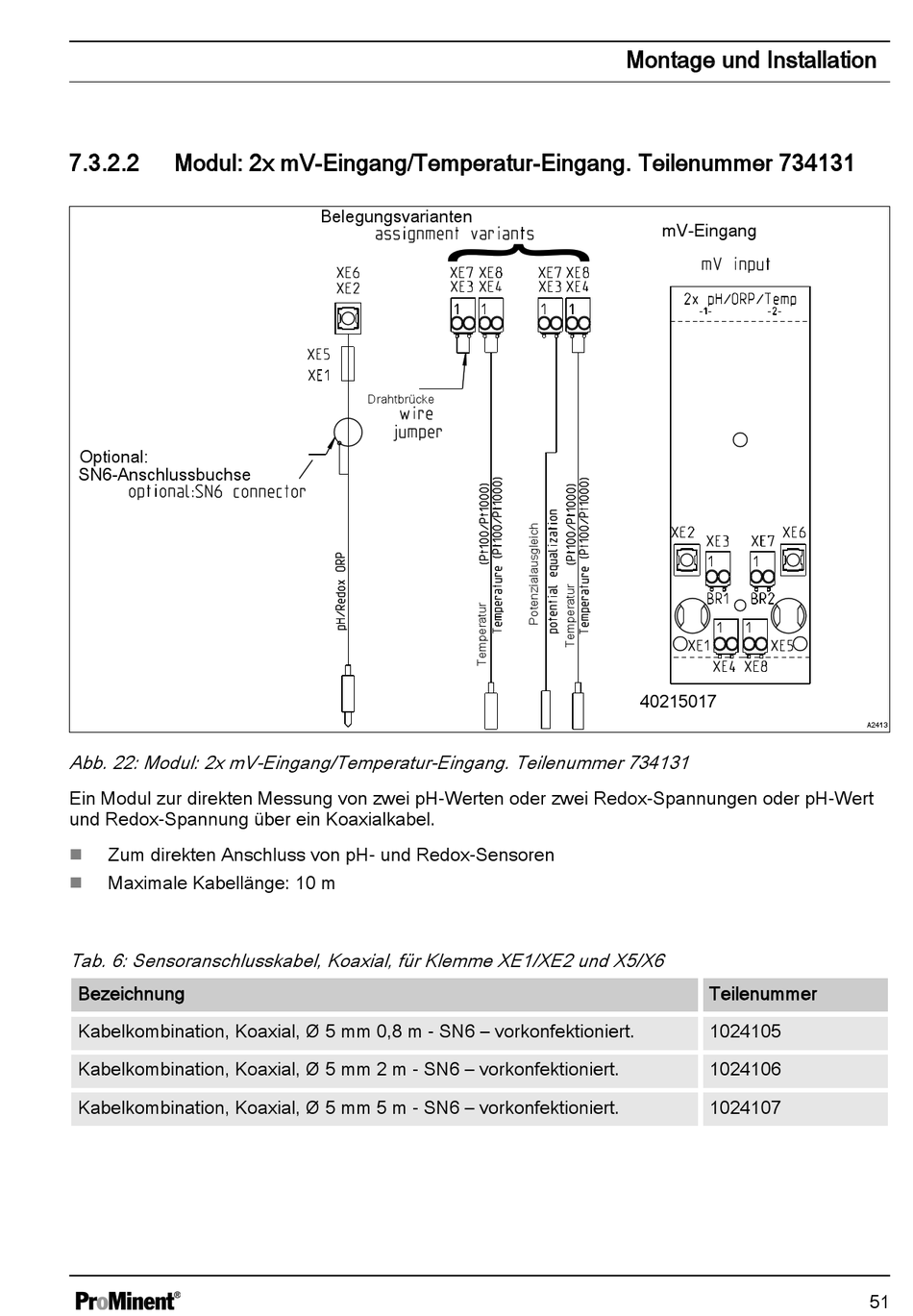

Abb. 22: Modul: 2x mV-Eingang/Temperatur-Eingang. Teilenummer 734131
Ein Modul zur direkten Messung von zwei pH-Werten oder zwei Redox-Spannungen oder pH-Wert
und Redox-Spannung über ein Koaxialkabel.
Zum direkten Anschluss von pH- und Redox-Sensoren
n
Maximale Kabellänge: 10 m
n
Tab. 6: Sensoranschlusskabel, Koaxial, für Klemme XE1/XE2 und X5/X6
Bezeichnung
Kabelkombination, Koaxial, Ø 5 mm 0,8 m - SN6 – vorkonfektioniert.
Kabelkombination, Koaxial, Ø 5 mm 2 m - SN6 – vorkonfektioniert.
Kabelkombination, Koaxial, Ø 5 mm 5 m - SN6 – vorkonfektioniert.
Belegungsvarianten
Drahtbrücke
Montage und Installation
mV-Eingang
40215017
Teilenummer
1024105
1024106
1024107
A2413
51
