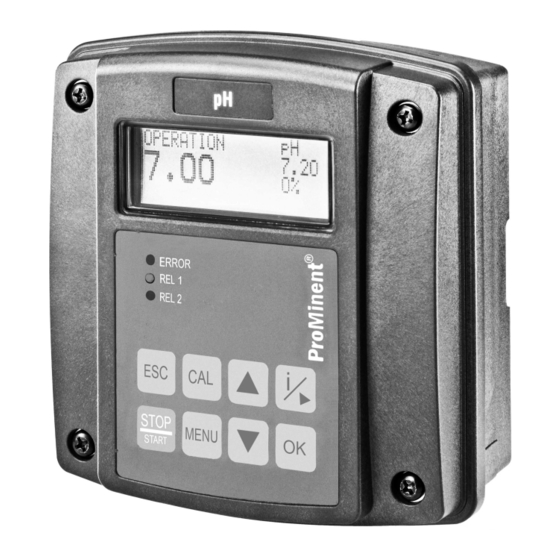

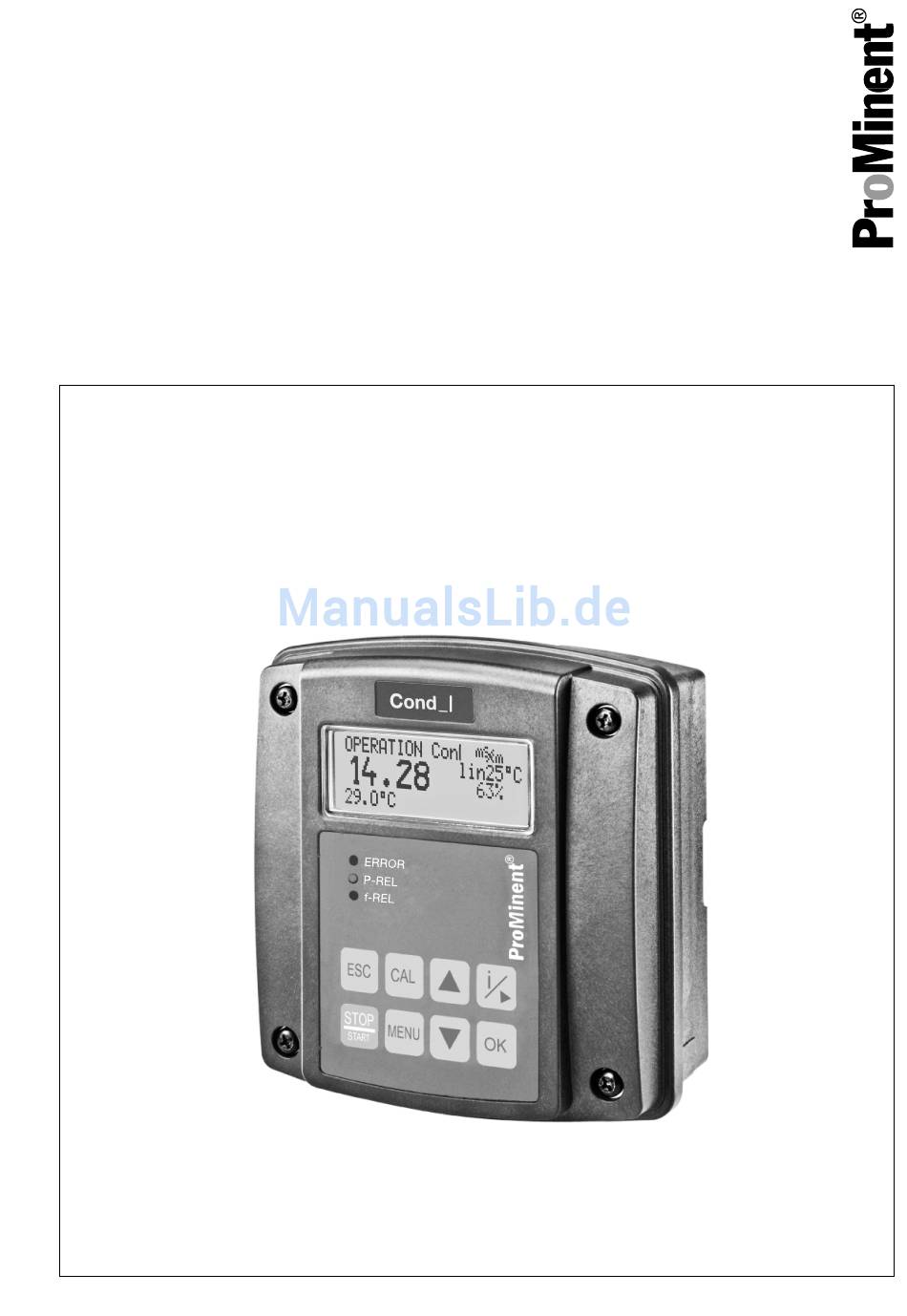

Montage- und Betriebsanleitung
DULCOMETER
, Compact Regler
®
Messgröße: Induktive Leitfähigkeit
DE
A1860
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
Teile-Nummer: 984714
BA DM 238 08/15 DE
