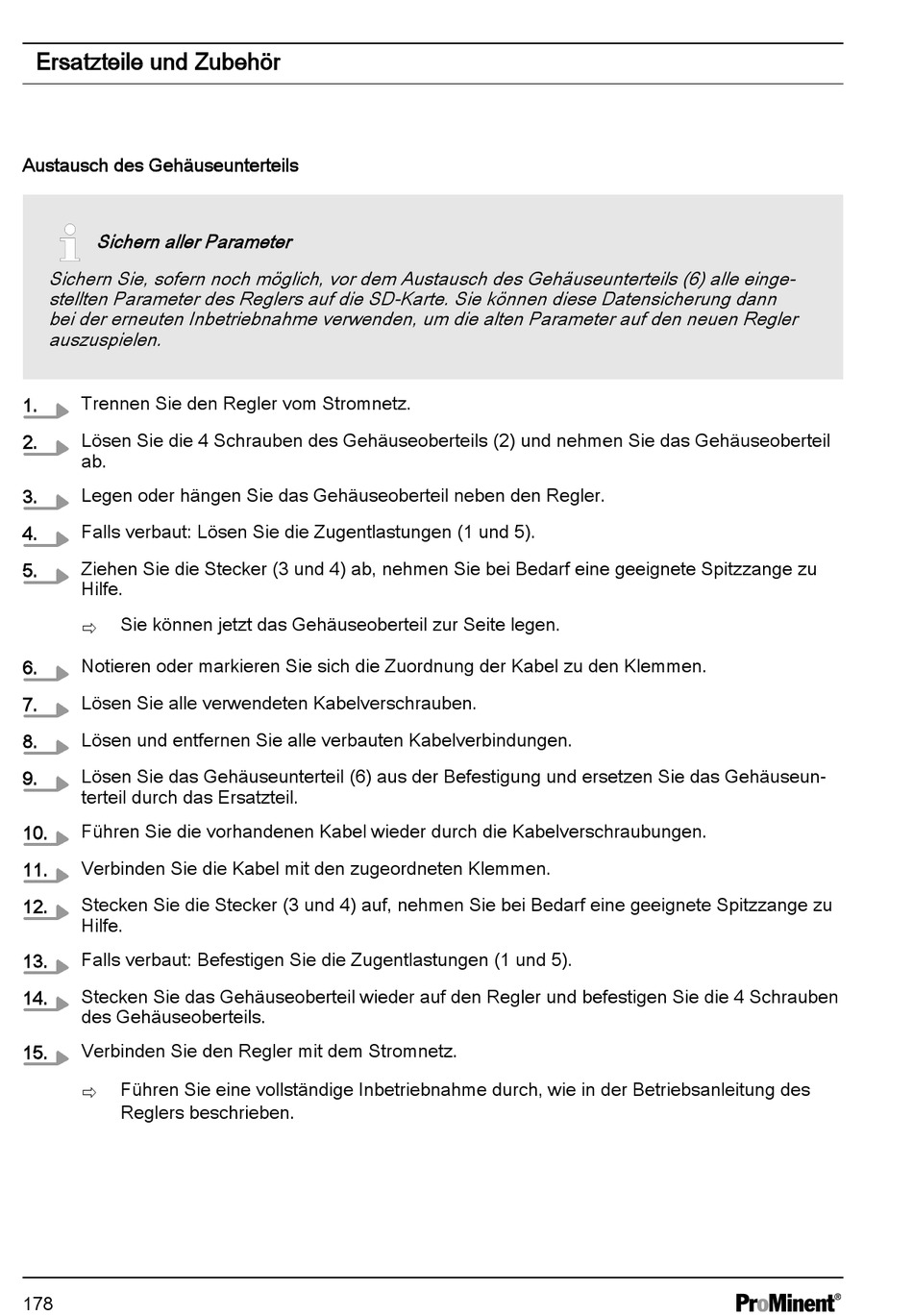

ProMinent DULCOMETER Montage- Und Betriebsanleitung Seite 178

Ersatzteile und Zubehör
Austausch des Gehäuseunterteils
Sichern aller Parameter
Sichern Sie, sofern noch möglich, vor dem Austausch des Gehäuseunterteils (6) alle einge‐
stellten Parameter des Reglers auf die SD-Karte. Sie können diese Datensicherung dann
bei der erneuten Inbetriebnahme verwenden, um die alten Parameter auf den neuen Regler
auszuspielen.
Trennen Sie den Regler vom Stromnetz.
1.
Lösen Sie die 4 Schrauben des Gehäuseoberteils (2) und nehmen Sie das Gehäuseoberteil
2.
ab.
Legen oder hängen Sie das Gehäuseoberteil neben den Regler.
3.
Falls verbaut: Lösen Sie die Zugentlastungen (1 und 5).
4.
Ziehen Sie die Stecker (3 und 4) ab, nehmen Sie bei Bedarf eine geeignete Spitzzange zu
5.
Hilfe.
Sie können jetzt das Gehäuseoberteil zur Seite legen.
ð
Notieren oder markieren Sie sich die Zuordnung der Kabel zu den Klemmen.
6.
Lösen Sie alle verwendeten Kabelverschrauben.
7.
Lösen und entfernen Sie alle verbauten Kabelverbindungen.
8.
Lösen Sie das Gehäuseunterteil (6) aus der Befestigung und ersetzen Sie das Gehäuseun‐
9.
terteil durch das Ersatzteil.
Führen Sie die vorhandenen Kabel wieder durch die Kabelverschraubungen.
10.
Verbinden Sie die Kabel mit den zugeordneten Klemmen.
11.
Stecken Sie die Stecker (3 und 4) auf, nehmen Sie bei Bedarf eine geeignete Spitzzange zu
12.
Hilfe.
Falls verbaut: Befestigen Sie die Zugentlastungen (1 und 5).
13.
Stecken Sie das Gehäuseoberteil wieder auf den Regler und befestigen Sie die 4 Schrauben
14.
des Gehäuseoberteils.
Verbinden Sie den Regler mit dem Stromnetz.
15.
Führen Sie eine vollständige Inbetriebnahme durch, wie in der Betriebsanleitung des
ð
Reglers beschrieben.
178
