Inhaltszusammenfassung für ProMinent DULCOMETER d1c
Seite 1
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ D1C A Bitte Identcode Ihres Gerätes hier eintragen! Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Bedienungsfehler erlischt die Garantie! Teile Nr. 986958 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 156 02/07 G...
Gerätekennzeichnung / Identcode ® D1C A DULCOMETER Regler Baureihe D1C / Version A Montageart Schalttafeleinbau 96 x 96 mm Wandaufbau Betriebsspannung 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (nur bei Schalttafeleinbau) 100 V 50/60 Hz (nur bei Schalttafeleinbau) 24 V AC/DC Messgröße Leitfähigkeit...
Dies können Sie der Gerätekennzeichnung/Identcode-Aufstellung entneh- men! • Korrektes Messen und Dosieren ist nur bei einwandfreier Sondenfunktion möglich! Die Sonde ist regelmäßig zu kalibrieren / zu prüfen! HINWEIS Zum Dokumentieren der Reglereinstellung gibt es ein Formular „Dokumentation der Regler- einstellung Typ D1Ca“ unter www.prominent.com/dokumentation_D1C...

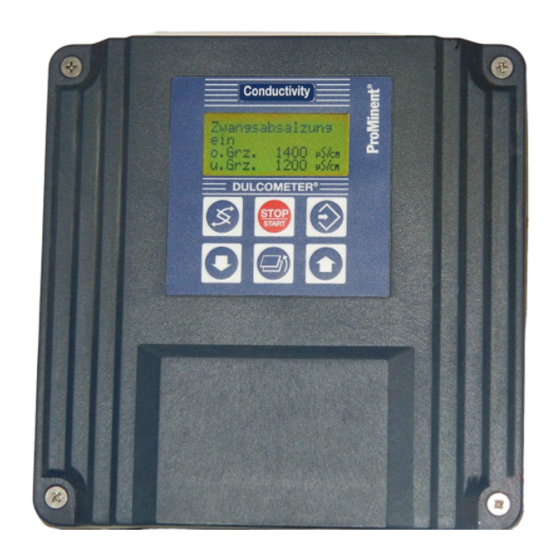

Geräteübersicht / Bedienelemente Anzeigefeld Messgröße induktive Leitfähigkeit Graphikanzeige "Start/Stop"- Taste "Wechsel"- "Eingabe"- Taste Taste "Rücksprung"- Taste ® DULCOMETER "Auf"- "Ab"- STOP Taste Taste START D1C2-Leit.-002-D WECHSEL-Taste AUF-Taste Zum Wechseln innerhalb einer Menü- Zum Erhöhen eines angezeigten ebene und zum Wechseln von einer Zahlenwertes und zum Verändern der veränderbaren Größe zur anderen Variablen (blinkende Anzeige).
Funktionsbeschreibung HINWEIS ® Eine detaillierte Beschreibung der einzelnen Eigenschaften des Reglers DULCOMETER D1C entnehmen Sie bitte der Beschreibung des vollständigen Bedienmenüs in Kapitel 8. Bedienmenü ® Der Regler DULCOMETER D1C gestattet Einstellungen in zwei unterschiedlich umfangreichen Menüs – einem "vollständigen" und einem "eingeschränkten". Alle Werte sind voreingestellt und können im vollständigen Bedienmenü...
Symbole der Display-Anzeige ® Die Display-Anzeige des Reglers DULCOMETER D1C verwendet die folgenden Symbole: Bedeutung Kommentar Symbol Grenzwertverletzung Symbol Relais 1 oben links Symbol Relais 1 unten links Symbol Relais 2 oben rechts Symbol Relais 2 unten rechts Dosierpumpe 1 (Leitfähigkeit heben) Symbol Ansteuerung aus links...
Bedienschema Mit der WECHSEL-Taste Daueranzeige 1 wählt man verschiedene Menüs an Mit der EINGABE-Taste startet man das Menü Daueranzeige 2 RÜCKSPRUNG zur Daueranzeige oder zum Beginn des jeweiligen Einstell-Menüs verschiedene Zugangs-Code korrekt Einstell-Menüs Einstellung von Zugangs-Code Parametern D1C2-Leit.-007-D HINWEIS Der Zugang zu den Einstell-Menüs kann mit Zugangs-Code verriegelt werden! Anzahl und Umfang der Einstell-Menüs ist von der Ausführung des Gerätes abhängig! Ist bei einem Einstell-Menü...
Eingeschränktes Bedienmenü / Gesamtdarstellung Das eingeschränkte Bedienmenü gestattet eine einfache Bedienung der wichtigsten Parameter. Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 µS/cm Daueranzeige 2 positive Werte der Stellgröße: Leitfähigkeit heben Meßwert 100 µS/cm 70 % Störgr. nur mit Regelung negative Werte der Stellgröße: Leitfähigkeit senken 59 %...
Eingeschränktes Bedienmenü / Beschreibung Daueranzeige 1 µS/cm positive Werte der Stellgröße: Leitfähigkeit heben negative Werte der Stellgröße: Leitfähigkeit senken Meßwert 100 µS/cm Daueranzeige 2 70 % Störgr. nur mit Regelung 59 % Stellgr. (w = Sollwert) 1000 µS/cm D1C2-Leit.-011-D Kalibrieren Leitfähigkeit Messparameter Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! 2000 µS/cm...
Seite 10
Eingeschränktes Bedienmenü / Beschreibung Um die genaue Zellkonstante (ZK) des Sensors zu bestimmen, den Sensor in eine Kalibrierlösung (Probe 1) mit bekannter Leitfähigkeit tauchen – im zweiten Menüpunkt zeigt der DULCOMETER ® D1C die Leitfähigkeit an, die er mit den aktuellen Parametern berechnet hat. Wenn der Wert konstant ist, die Eingabe-Taste drücken. Im nächsten Menüpunkt die Leitfähigkeit der Kalibrierlösung eingeben (Pfeiltasten!).
Seite 11
Eingeschränktes Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwert2 oben Grenzwert2 oben Grenzwerte 1500 µS/cm 5.00 ppm einstellen ? Grenzwert1 unten Grenzwert1 unten 1000 µS/cm 1.00 ppm D1C2-Leit.-014-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Grenz- Grenze 1:...
Vollständiges Bedienmenü / Übersicht Das vollständige Bedienmenü gestattet die Einstellung aller Parameter des Reglers (Zugang siehe vor- herige Seite). Die folgende Übersicht zeigt die auswählbaren Einstellungen: µS/cm Daueranzeige 1 Daueranzeige 2 Meßwert 100 µS/cm Störgr. 70 % nur mit Regelung -59 % Stellgr.
Vollständiges Bedienmenü / Beschreibung Daueranzeige 1 µS/cm Daueranzeige 2 positive Werte der Stellgröße: Leitfähigkeit heben Meßwert 100 µS/cm Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: Leitfähigkeit senken 59 % Stellgr. (w = Sollwert) 1000 µS/cm D1C2-Leit.-018-D Messparameter Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Meßparameter 20 mS/cm...
Seite 15
Vollständiges Bedienmenü / Beschreibung Kalibrieren Nullpunkt (NP) Kalib. Nullpunkt ? Kalib. Nullpunkt Bitte warten! Sonde in Luft! Wert übernehmen? PAR1 12 µS/cm D1C2-Leit.-039-D Um den genauen Nullpunkt (NP) des Sensors zu bestimmen, den Sensor in Luft halten - im zweiten Menüpunkt zeigt der DULCOMETER ®...
Seite 16
Vollständiges Bedienmenü / Beschreibung Kalibrieren Temperaturkoeffizient α Der Temperaturkoeffizient α wird durch eine Zweipunktkalibrierung neu ermittelt. Während des Kalibrie- rens wird die Dosierung auf die eingestellte Grundlast reduziert und die Grenzwertüberwachung sowie die Fehlerbehandlung eingestellt. Das Normsignal des Ausgangs Messwert oder Korrekturwert wird auf 0/4 mA reduziert.
Seite 17
Vollständiges Bedienmenü / Beschreibung Einbaufaktor einstellen Einbaufaktor Einbaufaktor einstellen ? 1.00 Wert übernehmen? 100 µS/cm D1C2-Leit.-041-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Einbaufaktor 1,00 0,01 0,01 9,99 Hier den Einbaufaktor des installierten Sensors eingeben (Pfeiltasten!). Den Einbaufaktor anhand der Daten der Sensor-Dokumentation und der Einbaugeometrie bestimmen.
Seite 18
Vollständiges Bedienmenü / Beschreibung Korrekturwert Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Nur mit Korrekturgröße Korrekturwert Korrekturwert Temp. kalibriert einstellen ? automatik 33,0 °C D1C2-Leit.-034-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Temperatur- lt.
Seite 19
Vollständiges Bedienmenü / Beschreibung Relais für Leistungsansteuerung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Nur mit Grenzwert-, Magnetventil-Relais oder Stellmotor Regelung Leitf. Relaiszuordnung Relais Magnetventile: Relais1: einstellen ? MV1 Leitf. Relais2: MV2 Leitf. Magnetventil 1 Magnetventil 2 Leitf.
Seite 20
Vollständiges Bedienmenü / Beschreibung Zyklus Magnetventil min. Zeit Stellgröße: 80 % = 0,80 Zyklus Zyklus Stellgröße: 50 % = 0,50 Zyklus Die Schaltzeiten des DULCOMETER ® D1C (Magnetventil) hängen von der Stellgröße ab und von der „min. Zeit“ (kleinste erlaubte Einschaltdauer des angeschlossenen Gerätes). Die Stellgröße bestimmt das Verhältnis t /Zyklus und damit die Schaltzeiten (siehe Abb.
Seite 21
Vollständiges Bedienmenü / Beschreibung Parametersatz Nur mit Parametersatz 2 Parametersatz Grenzwert2 oben Parametersatz 5.00 ppm für Einstellung ? Grenzwert1 unten PAR1 1.00 ppm D1C2-Leit.-045-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Parametersatz Über dieses Einstellmenü können zusätzliche Parameter des zweiten Parametersatzes PAR2 zum Bearbei- ten zeitweise frei gegeben werden (zusätzlich zu den Parametern aus dem Einstellmenü...
Seite 22
Vollständiges Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwert 1 unten Grenzwert 2 oben 1000 µS/cm 1500 µS/cm Grenzwerte einstellen ? Nur mit Grenzwertrelais Grenzwert 1 unten Grenzwert 2 oben 1000 µS/cm 1500 µS/cm ∆t ein ∆t ein ∆t aus...
Seite 23
Vollständiges Bedienmenü / Beschreibung Stellmotor Der Betriebsbereich wird durch den gesamten Widerstandsbereich des Rückmelde-Potentiometers gegeben. Eine Maximal-Begrenzung des tatsächlich genutzten Bereichs wird mit der Festlegung des Stellbereichs durchgeführt. ACHTUNG • Die Ansteuerung eines Stellmotors muss mit der gleichen Sorgfalt durchgeführt werden wie die Kalibrierung einer Messsonde.
Seite 24
Vollständiges Bedienmenü / Beschreibung Regelung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Hinweis: Die Stellgröße wird jede Sekunde neu berechnet. Nur geeignet für Prozesse mit Zeitkonstanten größer als 30 s ! Nur mit Regelung positive Werte der Stellgröße: Leitfähigkeit heben negative Werte der Stellgröße: Leitfähigkeit senken...
Seite 26
Vollständiges Bedienmenü / Beschreibung Normsignalausgang 2 Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Regelung mit Normsignal Regelung mA-Ausgang 2 Stellgröße: Nur mit 2 Normsignalausgängen Stellgröße positiv Leitf. 0 mA = mA-Ausgang 2 PS1 mA-Ausgang 2 negativ Leitf. 20 mA = 100% einstellen ?
Seite 27
Vollständiges Bedienmenü / Beschreibung Allgemeine Einstellungen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Pause Normal Identcode: D1CA Allg.Einstellung Eingang HW: Alarmrelais Informationen DxL6xxxxxxxxx Rev. y aktiv – aktiv geschlos Programmversion Eingang SW: – Alarm aus D1C-L0 FW-2.03 xx.xx.xx –...
Seite 28
Vollständiges Bedienmenü / Beschreibung Pause Normal ® Wenn der Pause-Kontakt geschlossen wird, setzt der DULCOMETER D1C die Stellausgänge auf "0" so lange der Pause-Kontakt geschlossen ist bzw. für eine anschließende Verzögerungszeit td (wenn td > 0 min eingestellt). Während der Pause-Kontakt geschlossen ist, ermittelt der D1C im Hintergrund den P-Anteil. Bei PID-Regelung (Identcode-Merkmal "Regelverhalten"...
