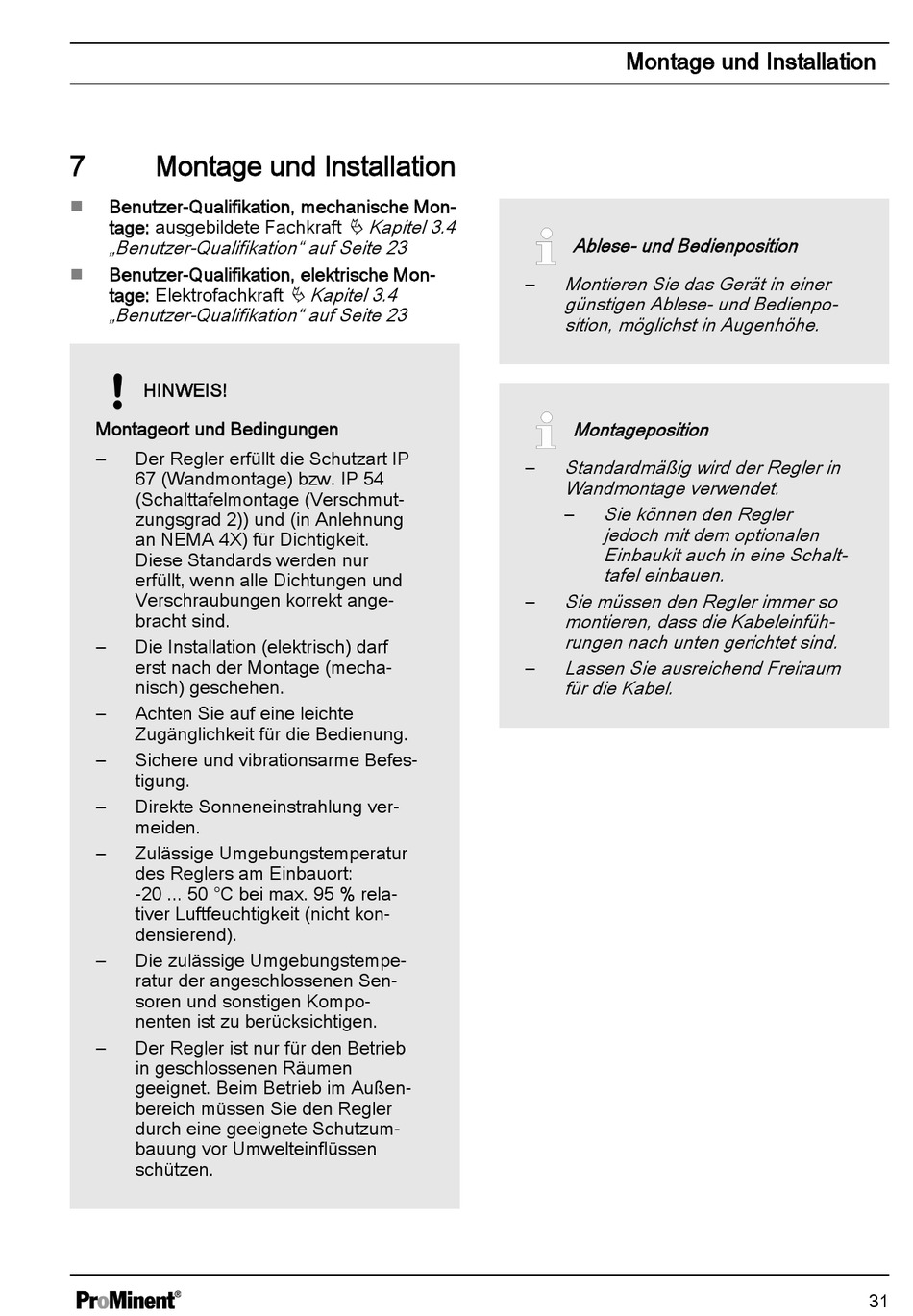

Montage Und Installation - ProMinent DULCOMETER Montage- Und Betriebsanleitung

7

Montage und Installation

Benutzer-Qualifikation, mechanische Mon‐
n
tage: ausgebildete Fachkraft
„Benutzer-Qualifikation" auf Seite 23
Benutzer-Qualifikation, elektrische Mon‐
n
tage: Elektrofachkraft
„Benutzer-Qualifikation" auf Seite 23
HINWEIS!
Montageort und Bedingungen
– Der Regler erfüllt die Schutzart IP
67 (Wandmontage) bzw. IP 54
(Schalttafelmontage (Verschmut‐
zungsgrad 2)) und (in Anlehnung
an NEMA 4X) für Dichtigkeit.
Diese Standards werden nur
erfüllt, wenn alle Dichtungen und
Verschraubungen korrekt ange‐
bracht sind.
– Die Installation (elektrisch) darf
erst nach der Montage (mecha‐
nisch) geschehen.
– Achten Sie auf eine leichte
Zugänglichkeit für die Bedienung.
– Sichere und vibrationsarme Befes‐
tigung.
– Direkte Sonneneinstrahlung ver‐
meiden.
– Zulässige Umgebungstemperatur
des Reglers am Einbauort:
-20 ... 50 °C bei max. 95 % rela‐
tiver Luftfeuchtigkeit (nicht kon‐
densierend).
– Die zulässige Umgebungstempe‐
ratur der angeschlossenen Sen‐
soren und sonstigen Kompo‐
nenten ist zu berücksichtigen.
– Der Regler ist nur für den Betrieb
in geschlossenen Räumen
geeignet. Beim Betrieb im Außen‐
bereich müssen Sie den Regler
durch eine geeignete Schutzum‐
bauung vor Umwelteinflüssen
schützen.
Ä Kapitel 3.4
Ä Kapitel 3.4
Montage und Installation
Ablese- und Bedienposition
Montieren Sie das Gerät in einer
–
günstigen Ablese- und Bedienpo‐
sition, möglichst in Augenhöhe.
Montageposition
Standardmäßig wird der Regler in
–
Wandmontage verwendet.
Sie können den Regler
–
jedoch mit dem optionalen
Einbaukit auch in eine Schalt‐
tafel einbauen.
Sie müssen den Regler immer so
–
montieren, dass die Kabeleinfüh‐
rungen nach unten gerichtet sind.
Lassen Sie ausreichend Freiraum
–
für die Kabel.
31
