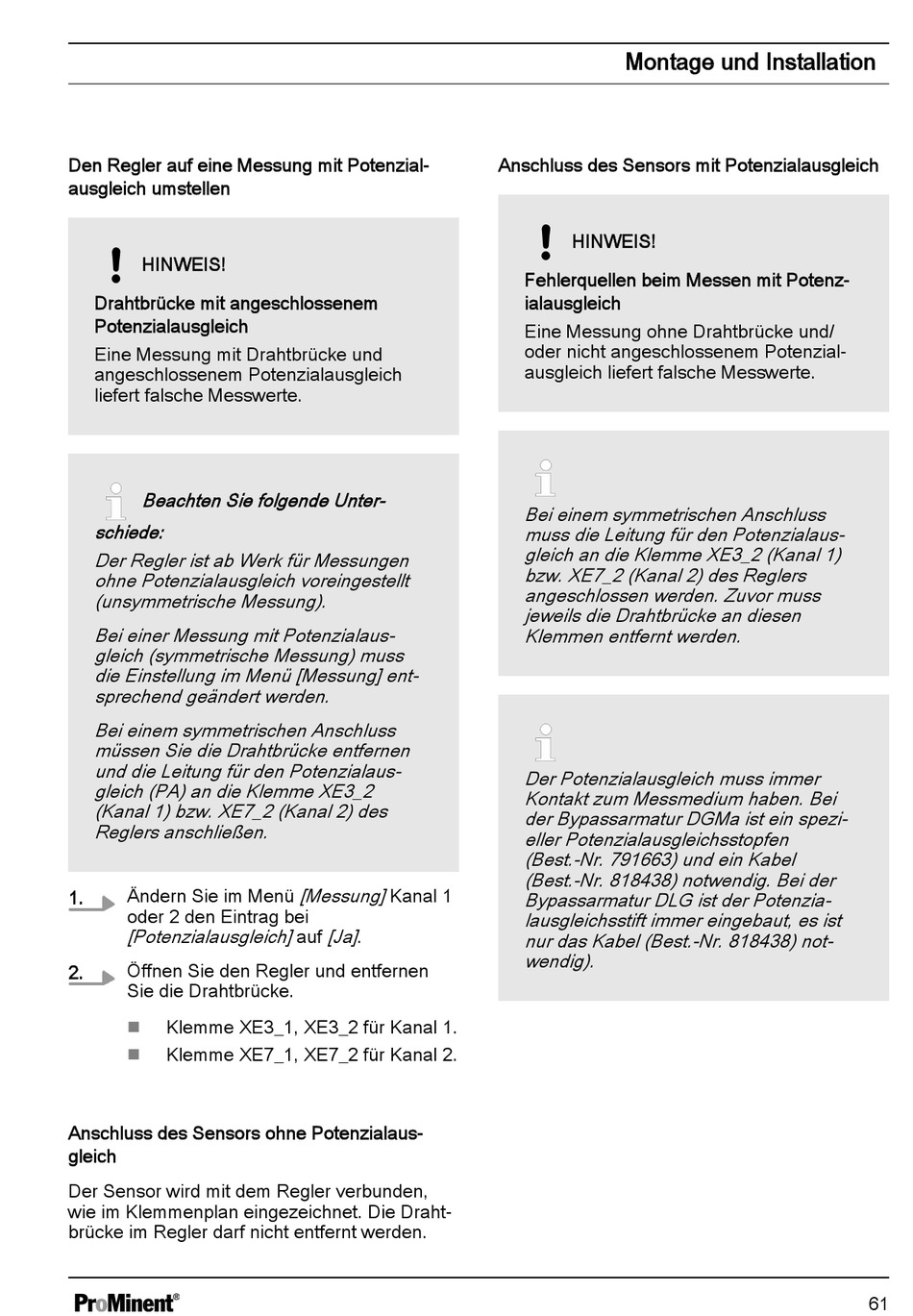

ProMinent DULCOMETER Montage- Und Betriebsanleitung Seite 61

Den Regler auf eine Messung mit Potenzial‐
ausgleich umstellen
HINWEIS!
Drahtbrücke mit angeschlossenem
Potenzialausgleich
Eine Messung mit Drahtbrücke und
angeschlossenem Potenzialausgleich
liefert falsche Messwerte.
Beachten Sie folgende Unter‐
schiede:
Der Regler ist ab Werk für Messungen
ohne Potenzialausgleich voreingestellt
(unsymmetrische Messung).
Bei einer Messung mit Potenzialaus‐
gleich (symmetrische Messung) muss
die Einstellung im Menü [Messung] ent‐
sprechend geändert werden.
Bei einem symmetrischen Anschluss
müssen Sie die Drahtbrücke entfernen
und die Leitung für den Potenzialaus‐
gleich (PA) an die Klemme XE3_2
(Kanal 1) bzw. XE7_2 (Kanal 2) des
Reglers anschließen.
Ändern Sie im Menü
1.
oder 2 den Eintrag bei
[Potenzialausgleich] auf [Ja] .
Öffnen Sie den Regler und entfernen
2.
Sie die Drahtbrücke.
Klemme XE3_1, XE3_2 für Kanal 1.
n
Klemme XE7_1, XE7_2 für Kanal 2.
n
Anschluss des Sensors ohne Potenzialaus‐
gleich
Der Sensor wird mit dem Regler verbunden,
wie im Klemmenplan eingezeichnet. Die Draht‐
brücke im Regler darf nicht entfernt werden.
[Messung] Kanal 1
Montage und Installation
Anschluss des Sensors mit Potenzialausgleich
HINWEIS!
Fehlerquellen beim Messen mit Potenz‐
ialausgleich
Eine Messung ohne Drahtbrücke und/
oder nicht angeschlossenem Potenzial‐
ausgleich liefert falsche Messwerte.
Bei einem symmetrischen Anschluss
muss die Leitung für den Potenzialaus‐
gleich an die Klemme XE3_2 (Kanal 1)
bzw. XE7_2 (Kanal 2) des Reglers
angeschlossen werden. Zuvor muss
jeweils die Drahtbrücke an diesen
Klemmen entfernt werden.
Der Potenzialausgleich muss immer
Kontakt zum Messmedium haben. Bei
der Bypassarmatur DGMa ist ein spezi‐
eller Potenzialausgleichsstopfen
(Best.-Nr. 791663) und ein Kabel
(Best.-Nr. 818438) notwendig. Bei der
Bypassarmatur DLG ist der Potenzia‐
lausgleichsstift immer eingebaut, es ist
nur das Kabel (Best.-Nr. 818438) not‐
wendig).
