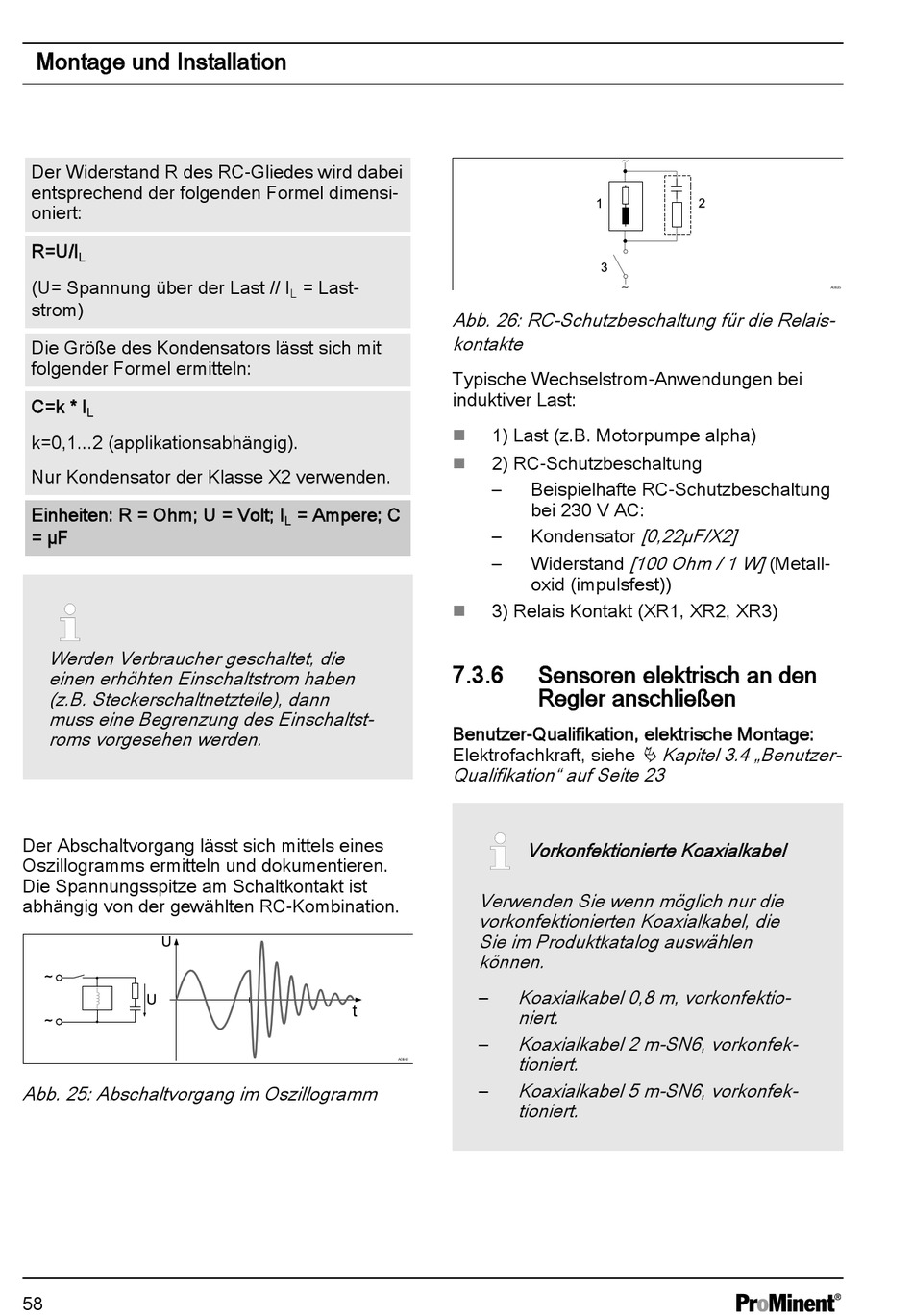

Montage und Installation
Der Widerstand R des RC-Gliedes wird dabei
entsprechend der folgenden Formel dimensi‐
oniert:
R=U/I
L
(U= Spannung über der Last // I
strom)
Die Größe des Kondensators lässt sich mit
folgender Formel ermitteln:
C=k * I
L
k=0,1...2 (applikationsabhängig).
Nur Kondensator der Klasse X2 verwenden.
Einheiten: R = Ohm; U = Volt; I
= µF
Werden Verbraucher geschaltet, die
einen erhöhten Einschaltstrom haben
(z.B. Steckerschaltnetzteile), dann
muss eine Begrenzung des Einschaltst‐
roms vorgesehen werden.
Der Abschaltvorgang lässt sich mittels eines
Oszillogramms ermitteln und dokumentieren.
Die Spannungsspitze am Schaltkontakt ist
abhängig von der gewählten RC-Kombination.
Abb. 25: Abschaltvorgang im Oszillogramm
58
= Last‐
L
Abb. 26: RC-Schutzbeschaltung für die Relais‐
kontakte
Typische Wechselstrom-Anwendungen bei
induktiver Last:
n
n
= Ampere; C
L
n
7.3.6
Benutzer-Qualifikation, elektrische Montage:
Elektrofachkraft, siehe
Qualifikation" auf Seite 23
A0842
1) Last (z.B. Motorpumpe alpha)
2) RC-Schutzbeschaltung
– Beispielhafte RC-Schutzbeschaltung
bei 230 V AC:
[0,22µF/X2]
– Kondensator
[100 Ohm / 1 W] (Metall‐
– Widerstand
oxid (impulsfest))
3) Relais Kontakt (XR1, XR2, XR3)
Sensoren elektrisch an den
Regler anschließen
Ä Kapitel 3.4 „Benutzer-
Vorkonfektionierte Koaxialkabel
Verwenden Sie wenn möglich nur die
vorkonfektionierten Koaxialkabel, die
Sie im Produktkatalog auswählen
können.
Koaxialkabel 0,8 m, vorkonfektio‐
–
niert.
Koaxialkabel 2 m-SN6, vorkonfek‐
–
tioniert.
Koaxialkabel 5 m-SN6, vorkonfek‐
–
tioniert.
A0835
