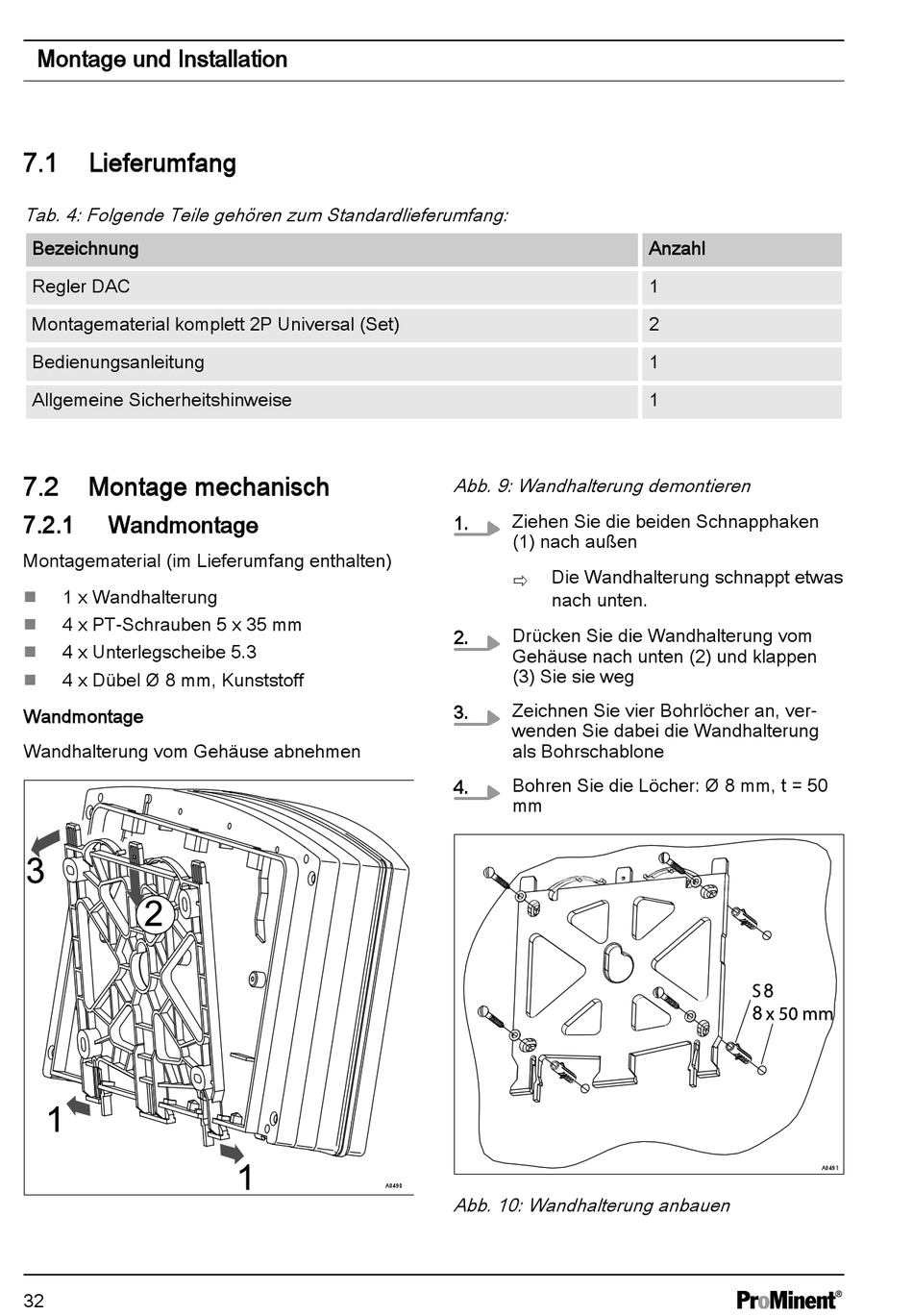

Montage und Installation
7.1

Lieferumfang

Tab. 4: Folgende Teile gehören zum Standardlieferumfang:
Bezeichnung
Regler DAC
Montagematerial komplett 2P Universal (Set)
Bedienungsanleitung
Allgemeine Sicherheitshinweise
7.2

Montage mechanisch

7.2.1

Wandmontage

Montagematerial (im Lieferumfang enthalten)
1 x Wandhalterung
n
4 x PT-Schrauben 5 x 35 mm
n
4 x Unterlegscheibe 5.3
n
4 x Dübel Ø 8 mm, Kunststoff
n
Wandmontage
Wandhalterung vom Gehäuse abnehmen
32
Abb. 9: Wandhalterung demontieren
Ziehen Sie die beiden Schnapphaken
1.
(1) nach außen
Die Wandhalterung schnappt etwas
ð
nach unten.
Drücken Sie die Wandhalterung vom
2.
Gehäuse nach unten (2) und klappen
(3) Sie sie weg
Zeichnen Sie vier Bohrlöcher an, ver‐
3.
wenden Sie dabei die Wandhalterung
als Bohrschablone
Bohren Sie die Löcher: Ø 8 mm, t = 50
4.
mm
A0490
Abb. 10: Wandhalterung anbauen
Anzahl
1
2
1
1
A0491
