Montage und Installation
8.3.6.1
Anschluss von pH- oder Redox-Sensoren über eine koaxiale Leitung
HINWEIS!
Mögliche Fehlmessung durch mangelhaften elektrischen Kontakt
Verwenden Sie diese Anschlussart nur wenn Sie keine vorkonfektionierten Koaxial‐
kabel verwenden wollen. Beachten Sie Folgendes bei dieser Anschlussart:
Entfernen Sie an der inneren Koaxialleitung die schwarze Kunststoffschicht. Sie ist
bei allen Kabeltypen vorhanden. Achten Sie darauf, dass einzelne Drähte des
Abschirmgefechtes nicht an den Anschluss des Innenleiters geraten.

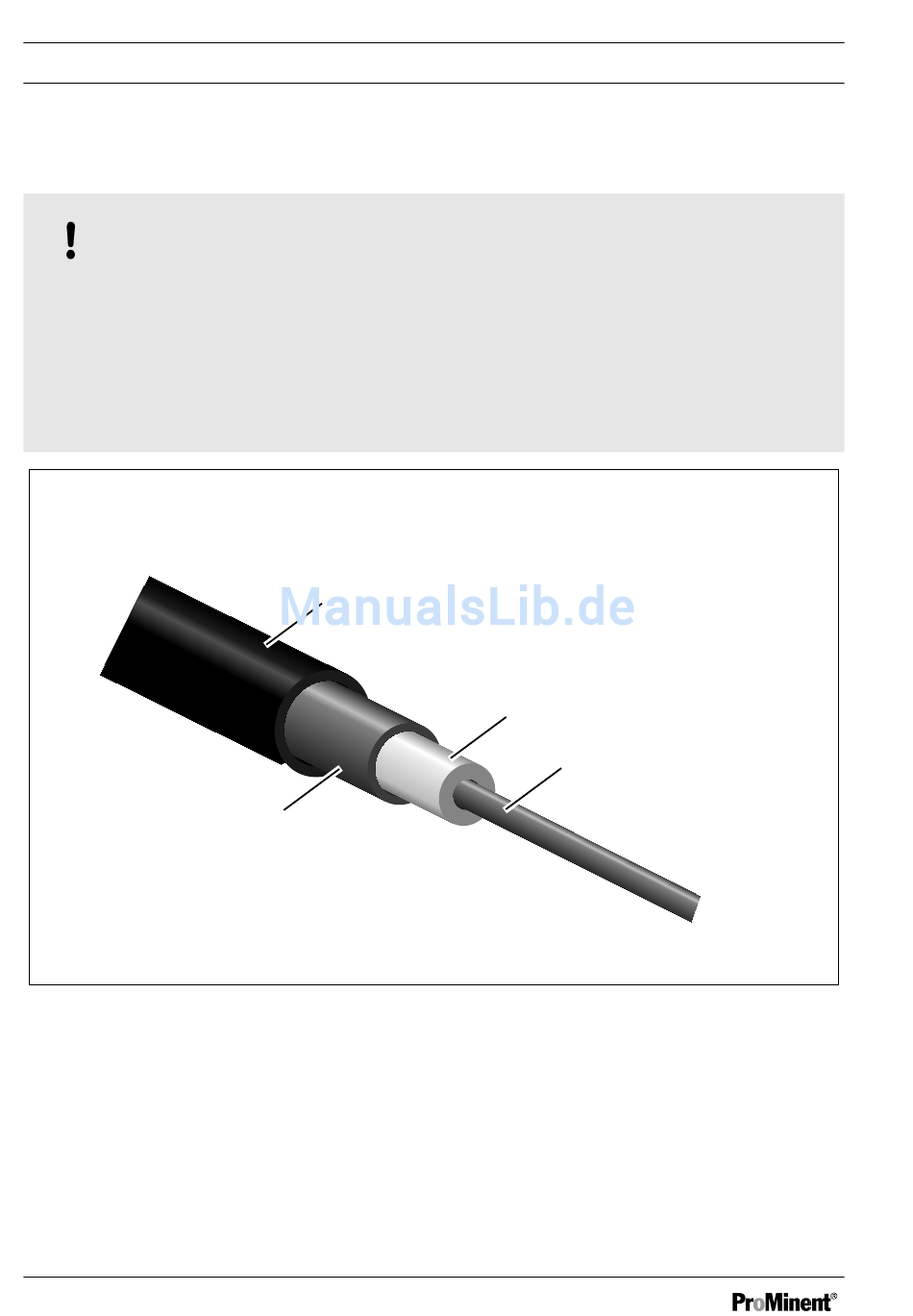

Abb. 23: Koaxialkabel:
1.
Schutzmantel
2.
Isolation
3.
Innenleiter
4.
Außenleiter und Abschirmung
52
1.
4.
2.
3.
A0948
