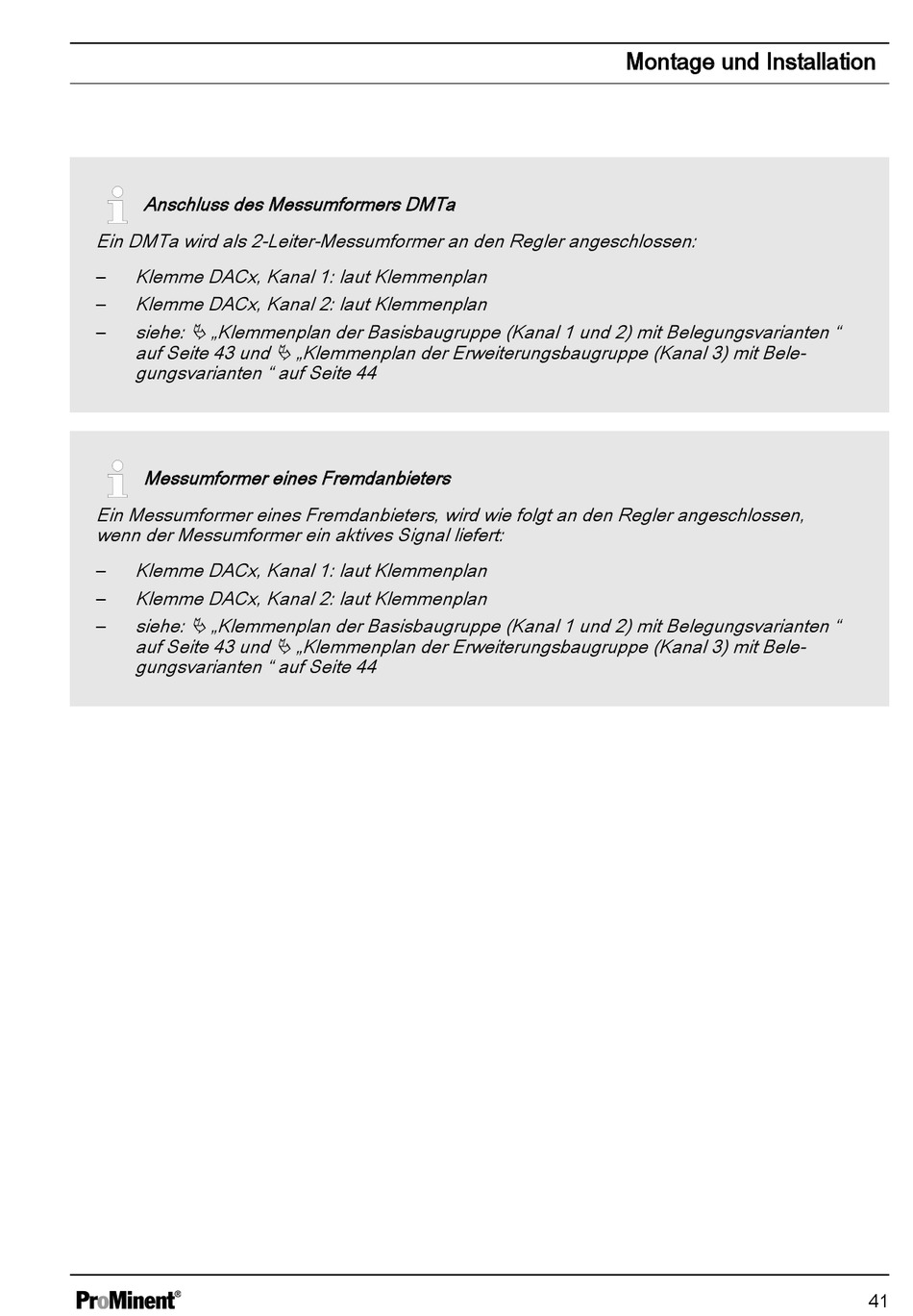

ProMinent DULCOMETER Montage- Und Betriebsanleitung Seite 41

Anschluss des Messumformers DMTa
Ein DMTa wird als 2-Leiter-Messumformer an den Regler angeschlossen:
Klemme DACx, Kanal 1: laut Klemmenplan
–
Klemme DACx, Kanal 2: laut Klemmenplan
–
siehe: Ä „Klemmenplan der Basisbaugruppe (Kanal 1 und 2) mit Belegungsvarianten "
–
auf Seite 43 und Ä „Klemmenplan der Erweiterungsbaugruppe (Kanal 3) mit Bele‐
gungsvarianten " auf Seite 44
Messumformer eines Fremdanbieters
Ein Messumformer eines Fremdanbieters, wird wie folgt an den Regler angeschlossen,
wenn der Messumformer ein aktives Signal liefert:
Klemme DACx, Kanal 1: laut Klemmenplan
–
Klemme DACx, Kanal 2: laut Klemmenplan
–
siehe: Ä „Klemmenplan der Basisbaugruppe (Kanal 1 und 2) mit Belegungsvarianten "
–
auf Seite 43 und Ä „Klemmenplan der Erweiterungsbaugruppe (Kanal 3) mit Bele‐
gungsvarianten " auf Seite 44
