Inhaltszusammenfassung für ProMinent DULCOMETER d1c

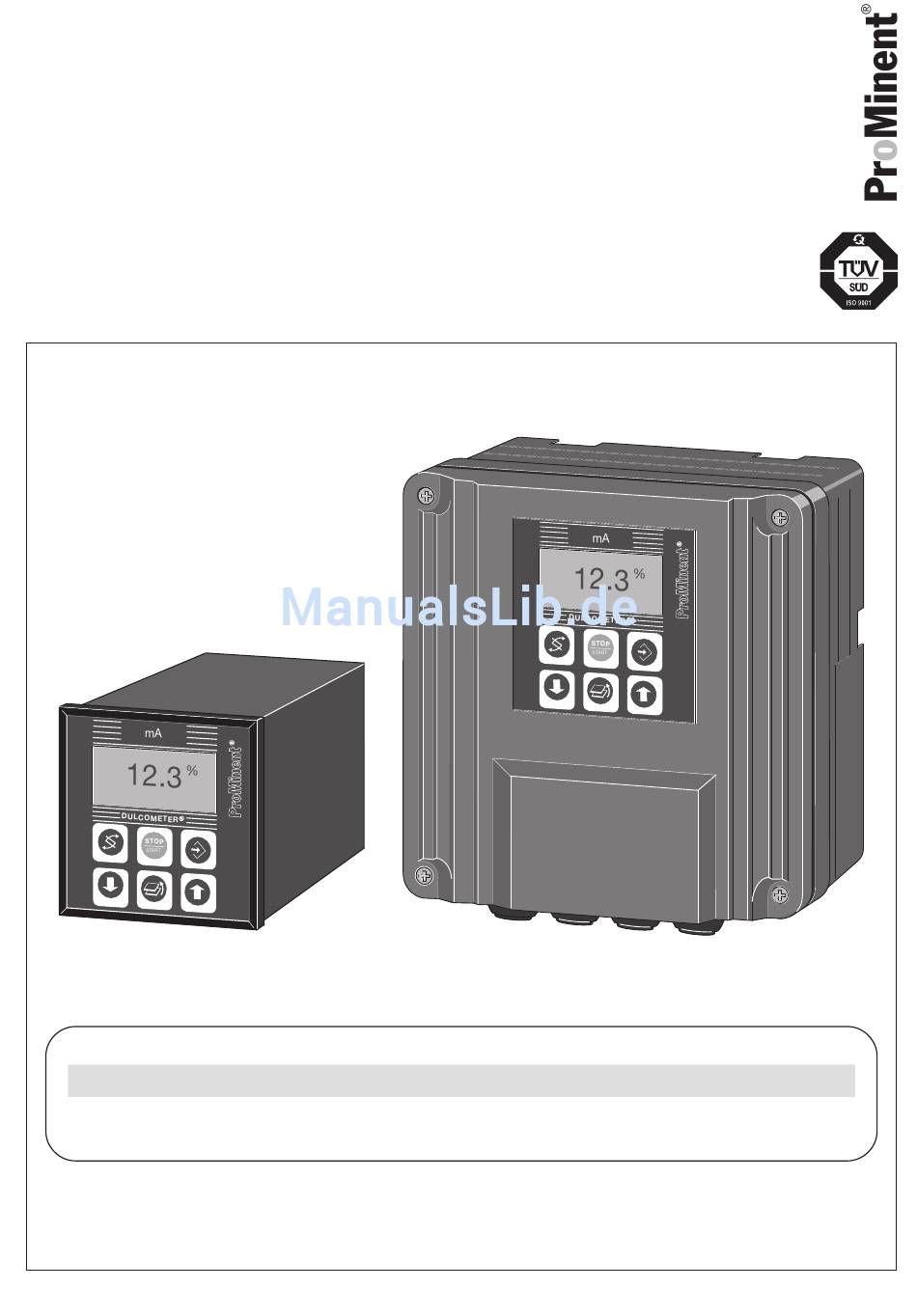

Seite 1
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ D1C A Bitte Identcode Ihres Gerätes hier eintragen! Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Bedienungsfehler erlischt die Garantie! Teile Nr. 987602 ProMinent Dosiertechnik GmbH · D-69123 Heidelberg · Germany BA DM 167 04/07 G...
Gerätekennzeichnung / Identcode D1C A DULCOMETER Regler Baureihe D1C / Version A Montageart Schalttafeleinbau 96 x 96 mm Wandaufbau Betriebsspannung 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (nur bei Schalttafeleinbau) 100 V 50/60 Hz (nur bei Schalttafeleinbau) 24 V AC/DC Messgröße Normsignal 0/4-20 mA...
Dies können Sie der Gerätekennzeichnung/Identcode-Aufstellung entnehmen! • Korrektes Messen und Dosieren ist nur bei einwandfreier Sondenfunktion möglich! Die Sonde ist regelmäßig zu kalibrieren / zu prüfen! HINWEIS Zum Dokumentieren der Reglereinstellung gibt es ein Formular ”Dokumentation der Regler- einstellung Typ D1Ca” unter www.prominent.com/dokumentation_D1C...
Geräteübersicht / Bedienelemente Anzeigefeld Messgröße Normsignal (0/4-20 mA) Graphikanzeige "Start/Stop"- Taste "Wechsel-" Taste "Eingabe"- Taste "Rücksprung"- Taste ® DULCOMETER "Auf"- "Ab"- STOP Taste Taste START D1C2-mA-002-D WECHSEL-Taste AUF-Taste Zum Wechseln innerhalb einer Menü- Zum Erhöhen eines angezeigten ebene und zum Wechseln von einer Zahlenwertes und zum Verändern der veränderbaren Größe zur anderen Variablen (blinkende Anzeige).
Funktionsbeschreibung HINWEIS Eine detaillierte Beschreibung der einzelnen Eigenschaften des Reglers D1C entnehmen Sie bitte der Beschreibung des vollständigen Bedienmenüs in Kapitel 8! Bedienmenü Der Regler D1C gestattet Einstellungen in zwei unterschiedlich umfangreichen Menüs – einem "vollstän- digen" und einem "eingeschränkten". Alle Werte sind voreingestellt und können im vollständigen Bedien- menü...
Symbole der Display-Anzeige Die Display-Anzeige des Reglers DULCOMETER ® D1C verwendet die folgenden Symbole: Bedeutung Kommentar Symbol Grenzwertverletzung Symbol Relais 1 oben links Symbol Relais 1 unten links Symbol Relais 2 oben rechts Symbol Relais 2 unten rechts Dosierpumpe 1 Symbol Ansteuerung aus links...
Bedienschema HINWEIS Der Zugang zu den Einstell-Menüs kann mit Zugangs-Code verriegelt werden! Anzahl und Umfang der Einstell-Menüs ist von der Ausführung des Gerätes abhängig! Ist bei einem Einstell-Menü der Zugangs-Code korrekt gewählt, dann sind die folgenden Einstell-Menüs ebenfalls zugänglich! Wird innerhalb einer Zeitspanne von 10 Minuten keine Taste gedrückt, springt das Gerät automatisch aus dem Kalibrier-Menü...
Eingeschränktes Bedienmenü / Gesamtdarstellung Das eingeschränkte Bedienmenü gestattet eine einfache Bedienung der wichtigsten Parameter. Die folgen- de Übersicht zeigt die auswählbaren Einstellungen:...
Eingeschränktes Bedienmenü / Beschreibung Kalibrieren des Normsignals (Nullpunktkalibrierung) Während des Kalibrierens setzt der D1C die Stellausgänge auf "0". Ausnahme, wenn eine Grundlast oder eine manuelle Stellgröße eingestellt wurde, bleiben diese während des Kalibrierens erhalten. Die Norm- signalausgänge mA (Messwert) werden eingefroren. Als Wert wird der beim Starten der Kalibrierung eingefrorene Messwert vorgeschlagen;...
Seite 10
Eingeschränktes Bedienmenü / Beschreibung Grenzwerte mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Grenzwertver- oben Grenzwertverlet- letzung Grenze 1: unten unten zung bei Über- bzw. Grenze 2: oben aus* Unterschreitung *nur bei Grenzwertrelais Grenzwert Grenze 1: 0,1 % -5 % 105 % Messeinheit %...
Seite 11
Eingeschränktes Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Sollwert 50 % 0,1 % -5,0 % 105 % Messeinheit: % 10,00 mA 0,01 mA -1,00 mA 21 mA Messeinheit: mA Bei Regelung mit Totzone 2 Sollwerte erforderlich. Sollwert 1 >...
Vollständiges Bedienmenü / Übersicht Das vollständige Bedienmenü gestattet die Einstellung aller Parameter des Reglers (Zugang siehe vorige Seite). Die folgende Übersicht zeigt die auswählbaren Einstellungen: D1C2-mA-017-D...
Vollständiges Bedienmenü / Beschreibung Kalibrieren des Normsignals (Zweipunktkalibrierung) Während des Kalibrierens setzt der D1C die Stellausgänge auf "0". Ausnahme, wenn eine Grundlast oder eine manuelle Stellgröße eingestellt wurde, bleiben diese während des Kalibrierens erhalten. Die Norm- signalausgänge mA (Messwert) werden eingefroren. Als Wert wird der beim Starten der Kalibrierung eingefrorene Messwert vorgeschlagen;...
Seite 14
Vollständiges Bedienmenü / Beschreibung Messgröße D1C2-mA-019-D ACHTUNG Bei Änderung der Bereichszuordnung muss die Sonde neu kalibriert sowie in allen Menüs die Einstellungen überprüft werden! mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Messgröße Messsignal Füllstand Druck Durchfluss Trübung Feuchte Messsignal Messeinheit 0 - 100 %...
Seite 15
Vollständiges Bedienmenü / Beschreibung Messwert Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Normsignal-Eingang mA Messwert Messwert Messwert einstellen ? Bereichzuordnung Bereichzuordnung 4 mA 20 mA = 100.0 % 0.0 % Messwert Kontrollzeit Messwert D1C2-mA-020-D ACHTUNG Bei Änderung der Bereichszuordnung muss die Sonde neu kalibriert sowie in allen Menüs die Einstellungen überprüft werden! mögliche Werte Anfangswert...
Seite 16
Vollständiges Bedienmenü / Beschreibung Relais für Leistungsansteuerung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Relaiszuordnung lt. Identcode *Bei "Grenzwert" Relais 1 Magnetventil 1 bleiben die Relais Grenzwert 1* auch im Fehlerfall Stellglied 1 aktivert Timer 1 Stellmotor nur mit Stellmotor Relais 2 Magnetventil 2 Grenzwert 2*...
Seite 17
Vollständiges Bedienmenü / Beschreibung ACHTUNG Bei einem Abfall der Versorgungsspannung wird der Timer zurückgesetzt! Am Ende der (Timer-)Zyklus-Zeit schließt der D1C das zugeordnete Timerrelais für die Dauer von „t ein“ (Timer). Eine „Pause“ unterbricht den Timer. Wenn im LC-Display die Uhr zu sehen ist, dann kann genau dann der Timer über die Eingabe-Taste an den Anfang des Zyklus zurückgesetzt werden.
Seite 18
Vollständiges Bedienmenü / Beschreibung Grenzwerte mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Grenzwertver- oben Grenzwertverletzung bei letzung Grenze 1: unten unten Über- bzw. Unterschreitung Grenze 2: oben aus *) *) nur bei Grenzwertrelais Grenzwert Grenze 1: 0,1 % -5 % 105 %...
Seite 19
Vollständiges Bedienmenü / Beschreibung Stellmotor Der Betriebsbereich wird durch den gesamten Widerstandsbereich des Rückmelde-Potentiometers gege- ben. Eine Maximal-Begrenzung des tatsächlich genutzten Bereichs wird mit der Festlegung des Stell- bereichs durchgeführt. ACHTUNG • Die Ansteuerung eines Stellmotors muss mit der gleichen Sorgfalt durchgeführt werden, wie die Kalibrierung einer Messsonde.
Seite 20
Vollständiges Bedienmenü / Beschreibung Regelung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Regelung normal normal Bei Regelung mit Totzone mit Totzone wird die Stellgröße bei Mess- manuell werten innerhalb der Totzone nicht verändert Sollwert 50 % 0,1 % -5,0 % 105 % Messeinheit: %...
Seite 22
Vollständiges Bedienmenü / Beschreibung Normsignalausgang 2 D1C2-mA-027-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Zuordnung der Größe lt. Identcode Messwert Stellgröße wenn Regelung vorhanden Ausgangsbereich 0…20 mA 0…20 mA 4…20 mA 3,6/4-20 mA Absenkung auf 3,6 mA, wenn Alarmrelais schaltet (nicht Grenzwertverletzung) Bereich Messwert...
Seite 23
Vollständiges Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Alarmrelais aktiv aktiv nicht aktiv Pause normal normal Hold Steuereingang Pause aktiv geschlossen aktiv geschlossen reagiert wie Schließer aktiv offen reagiert wie Öffner Alarm Pause Alarm-Relais kann durch Pausen-Kontakt ausgelöst werden 0 min...
