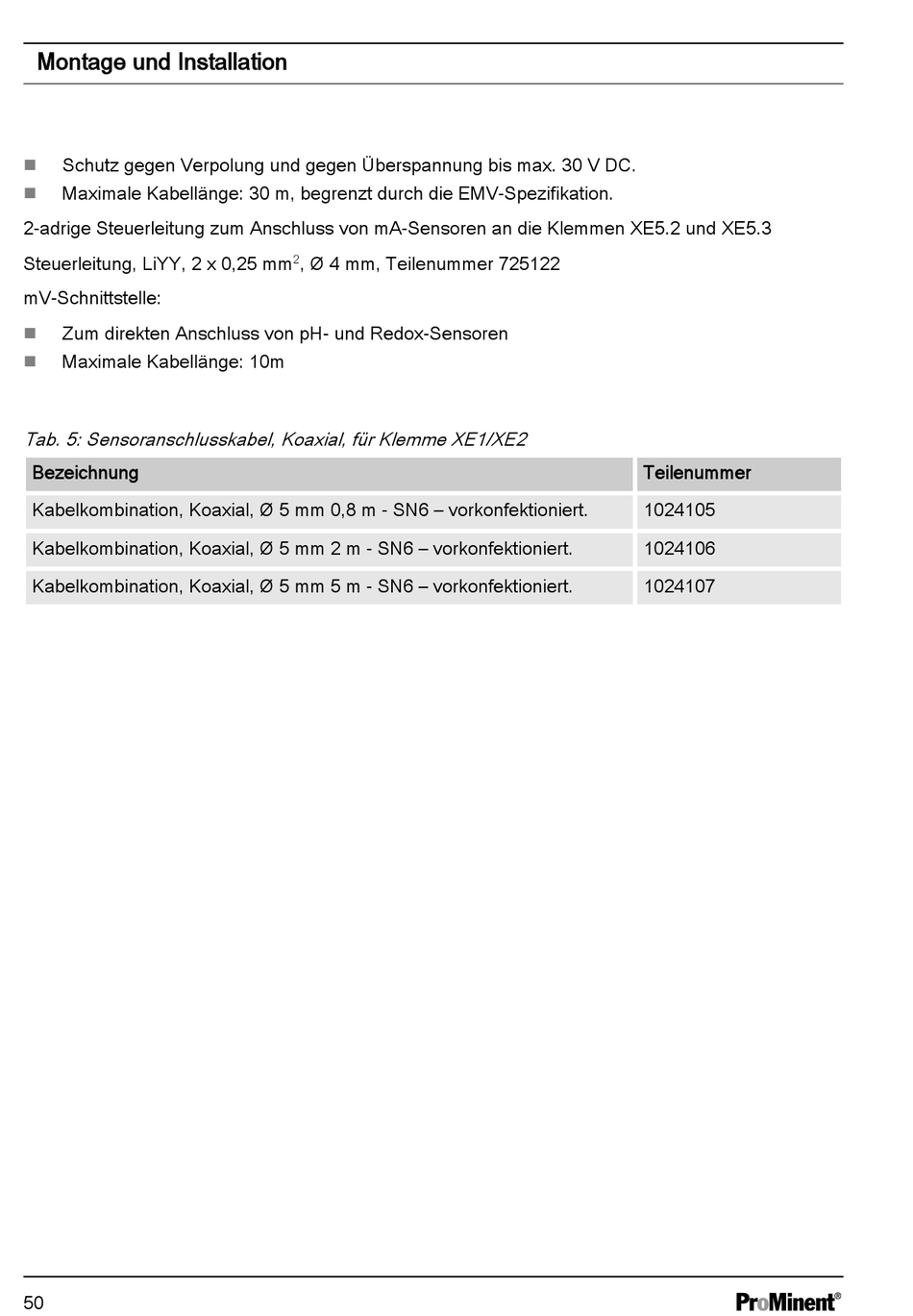

ProMinent DULCOMETER Montage- Und Betriebsanleitung Seite 50

Montage und Installation
Schutz gegen Verpolung und gegen Überspannung bis max. 30 V DC.
n
Maximale Kabellänge: 30 m, begrenzt durch die EMV-Spezifikation.
n
2-adrige Steuerleitung zum Anschluss von mA-Sensoren an die Klemmen XE5.2 und XE5.3
Steuerleitung, LiYY, 2 x 0,25 mm
mV-Schnittstelle:
Zum direkten Anschluss von pH- und Redox-Sensoren
n
Maximale Kabellänge: 10m
n
Tab. 5: Sensoranschlusskabel, Koaxial, für Klemme XE1/XE2
Bezeichnung
Kabelkombination, Koaxial, Ø 5 mm 0,8 m - SN6 – vorkonfektioniert.
Kabelkombination, Koaxial, Ø 5 mm 2 m - SN6 – vorkonfektioniert.
Kabelkombination, Koaxial, Ø 5 mm 5 m - SN6 – vorkonfektioniert.
50
, Ø 4 mm, Teilenummer 725122
2
Teilenummer
1024105
1024106
1024107
