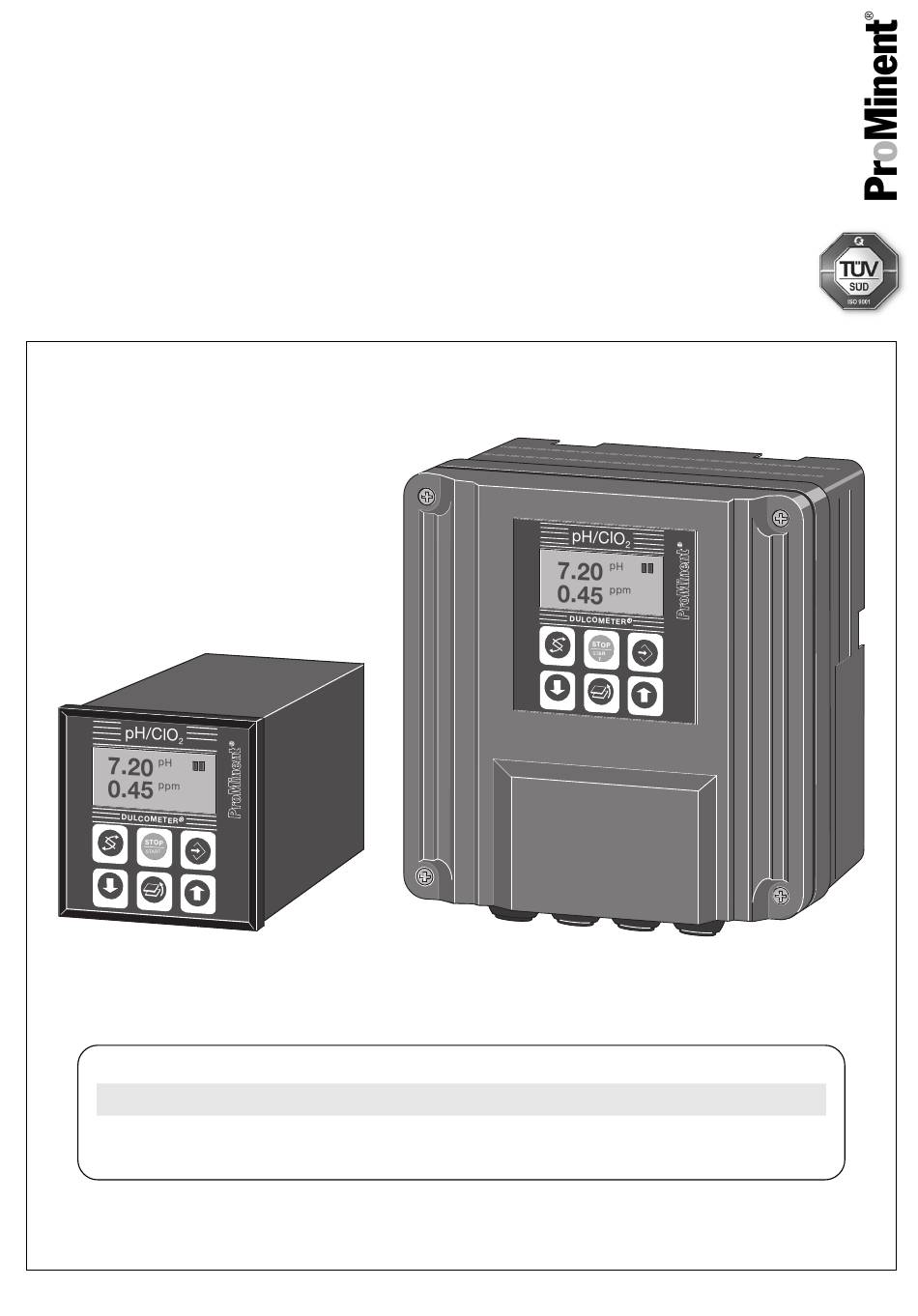

Betriebsanleitung
®
DULCOMETER
D2C
Teil 2: Einstellung und Bedienung,
Messgrößen pH/Chlordioxid
D2C2-001-pH/CIO2-D

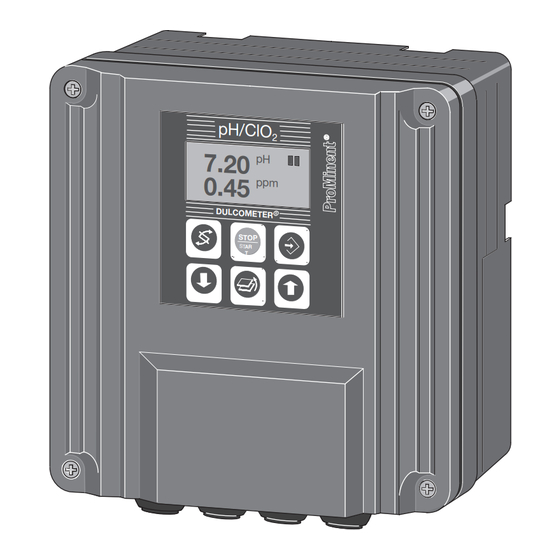

Typ D
Typ W
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
D2C A
Bitte Identcode Ihres Gerätes hier eintragen!
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber!
Teile Nr. 986752
ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany
BA DM 188 08/08 G
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ProMinent DULCOMETER D2C AW Serie
Inhaltszusammenfassung für ProMinent DULCOMETER D2C AW Serie
- Seite 1 D2C A Bitte Identcode Ihres Gerätes hier eintragen! Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber! Teile Nr. 986752 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 188 08/08 G...
-
Seite 2: Gerätekennzeichnung / Identcode
Gerätekennzeichnung / Identcode ® D2C A DULCOMETER Regler Baureihe D2C Wandaufbau Schalttafeleinbau (96 x 96 mm) Betriebsspannung 230 V 50/60 Hz 115 V 50/60 Hz 24 V AC/DC Messgröße 1/Messgröße 2 pH (0-14 pH) / Chlordioxid (0...0,5/2/5/10/20 ppm) Anschluss der Messgröße 1 (Anschluss der Messgröße 2: 4-20 mA) Klemme Normsignal 4–20 mA (Signalumformer erforderlich) SN6-Stecker Klemme mV... -
Seite 3: Inhaltsverzeichnis
Sonde ist regelmäßig zu kalibrieren / zu prüfen! • Bei Sondenausfall kann es zu unkontrollierter Chemikalienzugabe kommen. Wir empfehlen deshalb unbedingt die „Kontrollzeit Grenzwerte“ mit automatischer Regelab- schaltung zu aktivieren! HINWEIS Zum Dokumentieren der Reglereinstellung gibt es ein Formular „Dokumentation der Reglereinstellung Typ D2Ca” unter www.prominent.com/dokumentation_D2C... -
Seite 4: Geräteübersicht / Bedienelemente
Geräteübersicht / Bedienelemente D2C2-002-pH/CIO2-D Menütaste WECHSEL Menütaste AUF Zum Wechseln innerhalb einer Menü- Zum Erhöhen eines angezeigten ebene und zum Wechseln von einer Zahlenwertes und zum Verändern der veränderbaren Größe zur anderen Variablen (blinkende Anzeige). innerhalb eines Menüpunktes. Menütaste START/STOP Menütaste RÜCKSPRUNG STOP Start/Stop der Regel- und Dosier-... -
Seite 5: Funktionsbeschreibung
Funktionsbeschreibung HINWEIS ® Eine detaillierte Beschreibung der einzelnen Eigenschaften des Reglers DULCOMETER entnehmen Sie bitte der Beschreibung. Bedienmenü ® Der Regler DULCOMETER D2C gestattet Einstellungen in zwei unterschiedlich umfangreichen Menüs. Alle Werte sind voreingestellt und können im vollständigen Bedienmenü verändert werden. Ausgeliefert wird der Regler mit eingeschränktem Bedienmenü, so dass von Beginn an ein sinnvolles Arbeiten mit dem Regler D2C in vielen Anwendungsfällen möglich ist. -
Seite 6: Symbole Der Display-Anzeige
Symbole der Display-Anzeige ® Die Display-Anzeige des Reglers DULCOMETER D2C verwendet die folgenden Symbole: Symbol Bedeutung Kommentar Grenzwertverletzung Messwert 1 Symbol Relais 1 oben oder Zone links Symbol Relais 1 unten links Grenzwertverletzung Messwert 2 Symbol Relais 2 oben oder Zone rechts Symbol Relais 2 unten... -
Seite 7: Bedienschema
Bedienschema HINWEIS Der Zugang zu den Einstell-Menüs kann mit Zugangs-Code verriegelt werden! Anzahl und Umfang der Einstell-Menüs ist von der Ausführung des Gerätes abhängig! Ist bei einem Einstell-Menü der Zugangs-Code korrekt gewählt, dann sind die folgenden Einstell- Menüs ebenfalls zugänglich! Wird innerhalb einer Zeitspanne von 10 Minuten keine Taste gedrückt, springt das Gerät automatisch aus dem Kalibrier-Menü... -
Seite 8: Bedienmenü, Übersicht
Bedienmenü / Übersicht Die grau hinterlegten Einstellmenüs bzw. einstellbare Parameter sind nur im vollständigen Bedienmenü sichtbar. Meßwert 1 7.20 pH 7.20 Meßwert 2 0.45 ppm 0.45 Temp.: 25 °C Meßwert 2 0.45 ppm Sollwert 0.45 ppm Stellgr. Temp.: 25 °C... - Seite 9 Bedienmenü / Übersicht mA-Ausgang 1 Meßwert 4 mA = 2.00 pH 20 mA = 12.00 pH mA-Ausgang 1 mA-Ausgänge mA-Ausgang 1 mA-Ausgang 1 einstellen? Säure Meßwert 4 mA = 4 ... 20 mA 20 mA = 100 % mA-Ausgang 1 Korrekturwert 4 mA = 0.0 °C...
-
Seite 10: Bedienmenü, Beschreibung
Bedienmenü / Beschreibung Daueranzeigen Die Daueranzeigen 1 bis 4 dienen zur Information über Fehlermeldungen/-ursachen (siehe hierzu auch Tabelle auf Seite 23) sowie über Betriebswerte/Einstellungen. Kalibrieren Kalibrieren der pH-Sonde: Die Kalibrierung der pH-Sonde erfolgt mittels einer Zweipunkt-Kalibrierung (Nullpunkt; Steilheit). Als Puffer werden pH 7 (Nullpunktabgleich) und pH 4 (Steilheitsabgleich) werksseitig vorgegeben. - Seite 11 Bedienmenü / Beschreibung Fehlermeldung Bedingung Wirkung Während des Kalibrier-Vorgangs: Pufferabstand zu klein ∆Puffer <2 pH nochmal Puffer 2 kalibrieren! Zurück zur Daueranzeige: pH-Nullpunkt gering < -60 mV Grundlast-Dosierung Warnung, alter Nullpunkt und Steilheit bleiben pH-Nullpunkt hoch > +60 mV " "...
- Seite 12 Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert DPD-Wert Messwert 0,001 ppm -0,050 ppm 0,550 ppm 0,01 ppm -0,20 ppm 2,20 ppm 0,01 ppm -1,00 ppm 11,00 ppm 0,01 ppm -2,00 ppm 22 ppm Nullpunkt Messwert (mA) –...
- Seite 13 Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Grenzwertverletzung Grenzwertverletzung Messwert 1 pH oben oben bei Über- bzw. Unterschreitung unten Messwert 2 Chlordioxid unten oben unten Grenzwert Messwert 1 pH pH 8,0 pH 0,01 pH -2 pH 16 pH 6,5...
- Seite 14 Bedienmenü / Beschreibung Regelung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Regelung normal normal xp bezogen auf pH 14 manuell (Messwert 1) xp bezogen auf Messbereich Sollwert (Messwert 2) Messwert 1 pH pH 7,20 pH 0,01 pH 0 pH 14 Messwert 2 0,150 ppm...
- Seite 15 Bedienmenü / Beschreibung Pumpen Die max. Hubzahl der Dosierpumpen sollte mit der Hubfrequenz der eingesetzten Dosierpumpe überein- stimmen. mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Max. Hubzahl/ aus = 0 Hübe/min min der Pumpen 1 und 2 Relais Die Zuordnung der zwei Relais bezüglich der Funktion (Grenzwert, Stellglied, Magnetventil) kann frei erfolgen.
- Seite 16 Bedienmenü / Beschreibung Korrekturgröße (Messwert 1 pH) mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Temperatur- lt. Identcode automatisch Umschaltung nur wenn lt. Kompensation manuell Identcode = automatisch Manuell 25,0 °C 0,1 °C 0,0 °C 100 °C automatik Messwert 0,1 °C...
- Seite 17 Bedienmenü / Beschreibung 0/4 - 20 mA-Ausgänge Die mA-Ausgänge können entweder zur Dokumentation des Messwertes oder als Stellgröße genutzt werden. Bei Einstellung Stellgröße wird die unter Regelung gewählte Dosierrichtung automatisch verwen- det! mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Zuordnung der Größe Messwert...
- Seite 18 Bedienmenü / Beschreibung Allgemeine Einstellungen Alarmrelais Das Alarmrelais kann ein-/ausgeschaltet werden. Im ausgeschalteten Zustand erfolgt keine Fehlermel- dung. Pausefunktion Bei der Pause kann eine Verzögerungszeit „td“ eingestellt werden. Die Regelung setzt erst nach Wegfall des Pausekontakts und Ablauf der eingestellten Verzögerungszeit wieder ein. Das Ablaufen der Verzögerungs- zeit wird durch ein Uhrensymbol angezeigt.
- Seite 19 Bedienmenü / Beschreibung Allg. Einstellungen Identcode D2CA Alarmrelais Pause Informationen W 0 PD 1000 A 10 D aktiv - aktiv geschlos Programmversion - Alarm aus D2C-A1 FW.XX.XX - td: 10 min. Steuereingang - aktiv geschlos - Meßwasser Steuereingang Zugangsk.: 5000 - aktiv geschlos Bedienmenü: Daueranzeige 1...
-
Seite 20: Fachbegriffe
Fachbegriffe Kalibrierung: Durch die Kalibrierung (Abgleich) wird die Messwertanzeige auf das tatsächliche Sondensignal abgeglichen. Ohne Abgleich ist eine korrekte Messung nicht möglich. Eine Kalibrierung sollte in regelmäßigen Zeitabständen (anwendungsabhängig) erfol- gen. Magnetventil: Die Ansteuerung von Magnetventilen (Motorpumpen) wird über die Zykluszeit und die minimale Einschaltzeit (min. -
Seite 21: 10 Fehler / Hinweise / Fehlerbehebung
10 Fehler / Hinweise / Fehlerbehebung... - Seite 23 ©2005 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany Betriebsanleitung DULCOMETER ® D2C, Teil 2, pH/Chlordioxid Änderungen vorbehalten · Printed in Germany ProMinent Dosiertechnik GmbH · Im Schuhmachergewann 5-11 · 69123 Heidelberg Telefon: +49 6221 842-0 · Fax: +49 6221 842-617 info@prominent.com · www.prominent.com...
