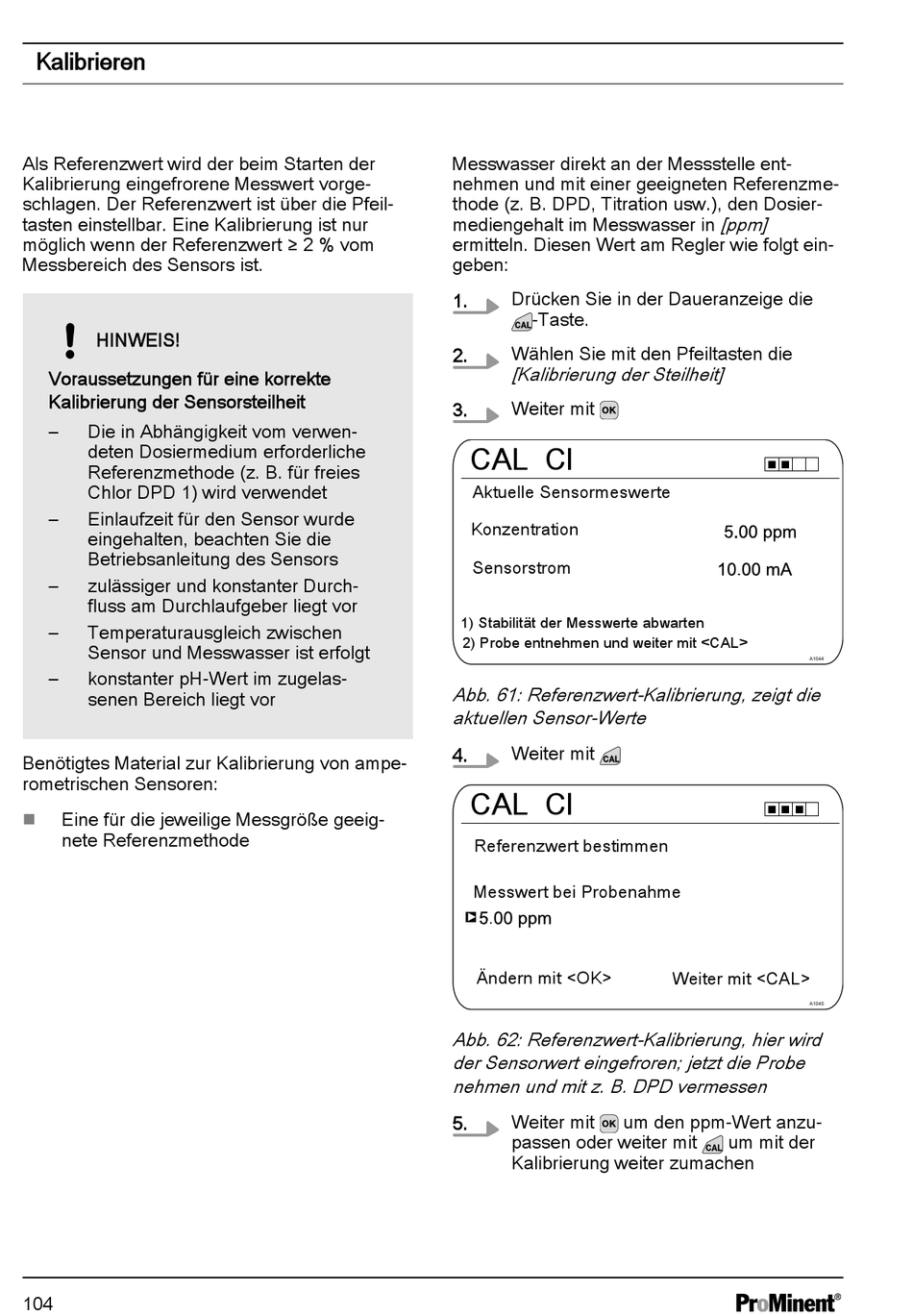

ProMinent DULCOMETER Montage- Und Betriebsanleitung Seite 104

Kalibrieren
Als Referenzwert wird der beim Starten der
Kalibrierung eingefrorene Messwert vorge‐
schlagen. Der Referenzwert ist über die Pfeil‐
tasten einstellbar. Eine Kalibrierung ist nur
möglich wenn der Referenzwert ≥ 2 % vom
Messbereich des Sensors ist.
HINWEIS!
Voraussetzungen für eine korrekte
Kalibrierung der Sensorsteilheit
– Die in Abhängigkeit vom verwen‐
deten Dosiermedium erforderliche
Referenzmethode (z. B. für freies
Chlor DPD 1) wird verwendet
– Einlaufzeit für den Sensor wurde
eingehalten, beachten Sie die
Betriebsanleitung des Sensors
– zulässiger und konstanter Durch‐
fluss am Durchlaufgeber liegt vor
– Temperaturausgleich zwischen
Sensor und Messwasser ist erfolgt
– konstanter pH-Wert im zugelas‐
senen Bereich liegt vor
Benötigtes Material zur Kalibrierung von ampe‐
rometrischen Sensoren:
Eine für die jeweilige Messgröße geeig‐
n
nete Referenzmethode
104
Messwasser direkt an der Messstelle ent‐
nehmen und mit einer geeigneten Referenzme‐
thode (z. B. DPD, Titration usw.), den Dosier‐
mediengehalt im Messwasser in
ermitteln. Diesen Wert am Regler wie folgt ein‐
geben:
Drücken Sie in der Daueranzeige die
1.
-Taste.
Wählen Sie mit den Pfeiltasten die
2.
[Kalibrierung der Steilheit]
Weiter mit
3.
CAL Cl
Aktuelle Sensormeswerte
Konzentration
Sensorstrom
1) Stabilität der Messwerte abwarten
2) Probe entnehmen und weiter mit <CAL>
Abb. 61: Referenzwert-Kalibrierung, zeigt die
aktuellen Sensor-Werte
Weiter mit
4.
CAL Cl
Referenzwert bestimmen
Messwert bei Probenahme
Ändern mit <OK>
Abb. 62: Referenzwert-Kalibrierung, hier wird
der Sensorwert eingefroren; jetzt die Probe
nehmen und mit z. B. DPD vermessen
Weiter mit um den ppm-Wert anzu‐
5.
passen oder weiter mit
Kalibrierung weiter zumachen
[ppm]
A1044
Weiter mit <CAL>
A1045
um mit der
