ProMinent DULCOMETER Montage- Und Betriebsanleitung Seite 49

7.3.2.1 Modul: mV-Temperatur/mA-Eingang. Teilenummer 734355
Draht-
brücke
SN-6 Anschlussbuchse

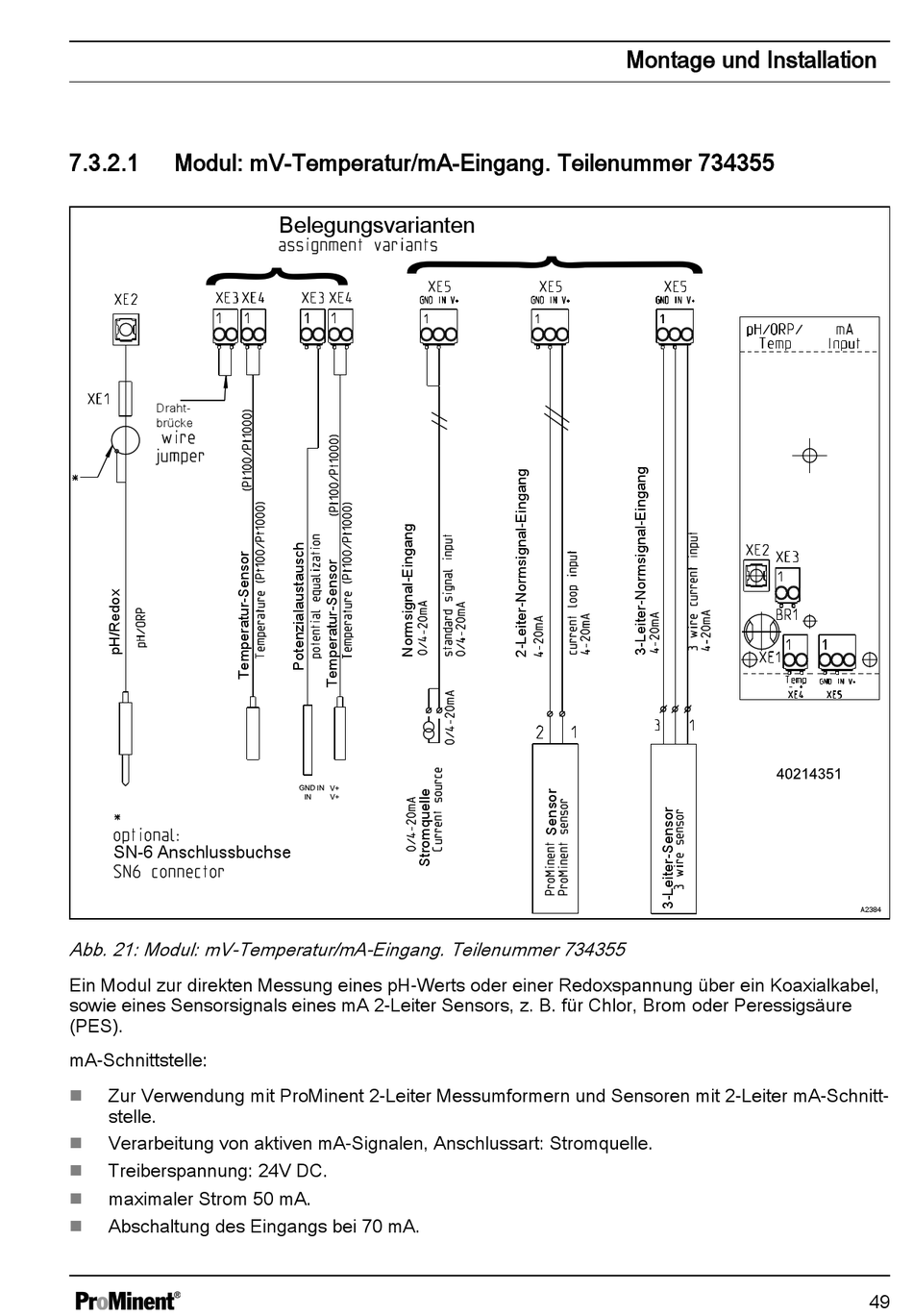

Abb. 21: Modul: mV-Temperatur/mA-Eingang. Teilenummer 734355
Ein Modul zur direkten Messung eines pH-Werts oder einer Redoxspannung über ein Koaxialkabel,
sowie eines Sensorsignals eines mA 2-Leiter Sensors, z. B. für Chlor, Brom oder Peressigsäure
(PES).
mA-Schnittstelle:
Zur Verwendung mit ProMinent 2-Leiter Messumformern und Sensoren mit 2-Leiter mA-Schnitt‐
n
stelle.
Verarbeitung von aktiven mA-Signalen, Anschlussart: Stromquelle.
n
Treiberspannung: 24V DC.
n
maximaler Strom 50 mA.
n
Abschaltung des Eingangs bei 70 mA.
n
Belegungsvarianten
Montage und Installation
A2384
49
