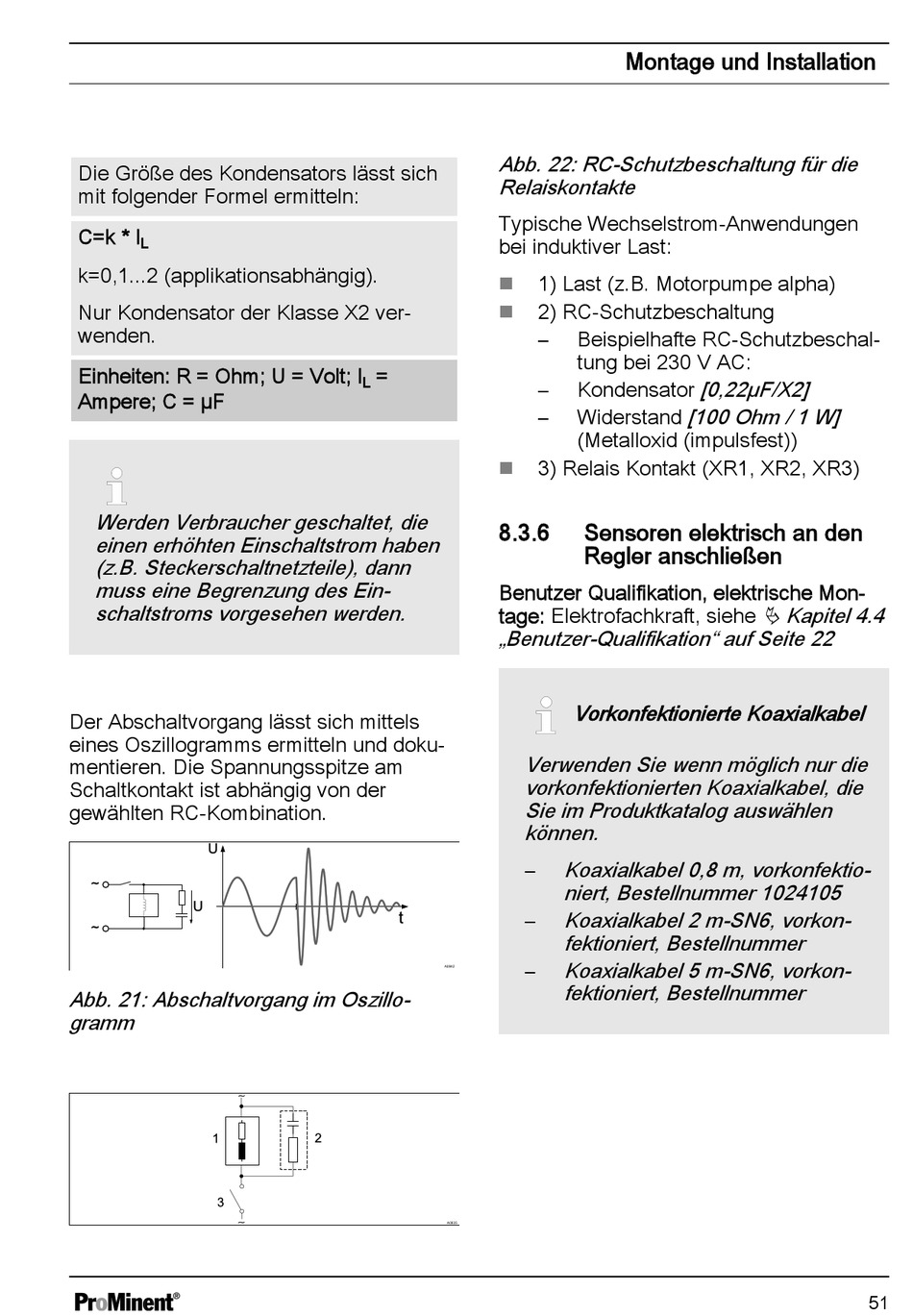

Die Größe des Kondensators lässt sich
mit folgender Formel ermitteln:
C=k * I
L
k=0,1...2 (applikationsabhängig).
Nur Kondensator der Klasse X2 ver‐
wenden.
Einheiten: R = Ohm; U = Volt; I
Ampere; C = µF
Werden Verbraucher geschaltet, die
einen erhöhten Einschaltstrom haben
(z.B. Steckerschaltnetzteile), dann
muss eine Begrenzung des Ein‐
schaltstroms vorgesehen werden.
Der Abschaltvorgang lässt sich mittels
eines Oszillogramms ermitteln und doku‐
mentieren. Die Spannungsspitze am
Schaltkontakt ist abhängig von der
gewählten RC-Kombination.
Abb. 21: Abschaltvorgang im Oszillo‐
gramm
Abb. 22: RC-Schutzbeschaltung für die
Relaiskontakte
Typische Wechselstrom-Anwendungen
bei induktiver Last:
n
n
=
L
n
8.3.6
Benutzer Qualifikation, elektrische Mon‐
tage: Elektrofachkraft, siehe
„Benutzer-Qualifikation" auf Seite 22
Verwenden Sie wenn möglich nur die
vorkonfektionierten Koaxialkabel, die
Sie im Produktkatalog auswählen
können.
–
–
–
A0842
A0835
Montage und Installation
1) Last (z.B. Motorpumpe alpha)
2) RC-Schutzbeschaltung
–
Beispielhafte RC-Schutzbeschal‐
tung bei 230 V AC:
[0,22µF/X2]
–
Kondensator
[100 Ohm / 1 W]
–
Widerstand
(Metalloxid (impulsfest))
3) Relais Kontakt (XR1, XR2, XR3)
Sensoren elektrisch an den
Regler anschließen
Vorkonfektionierte Koaxialkabel
Koaxialkabel 0,8 m, vorkonfektio‐
niert, Bestellnummer 1024105
Koaxialkabel 2 m-SN6, vorkon‐
fektioniert, Bestellnummer
Koaxialkabel 5 m-SN6, vorkon‐
fektioniert, Bestellnummer
Ä Kapitel 4.4
51
