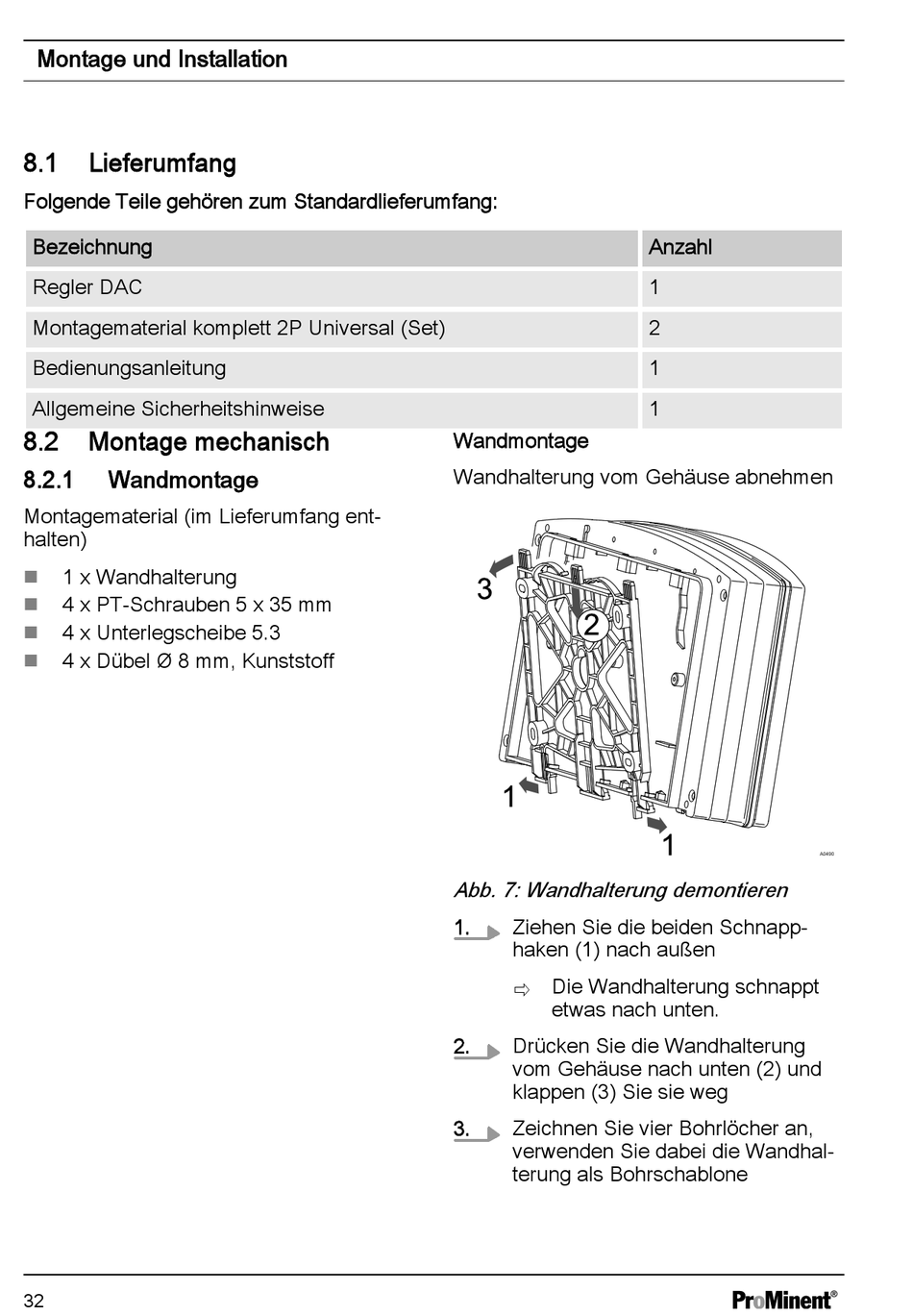

Montage und Installation
8.1
Lieferumfang
Folgende Teile gehören zum Standardlieferumfang:
Bezeichnung
Regler DAC
Montagematerial komplett 2P Universal (Set)
Bedienungsanleitung
Allgemeine Sicherheitshinweise
8.2
Montage mechanisch
8.2.1
Wandmontage
Montagematerial (im Lieferumfang ent‐
halten)
1 x Wandhalterung
n
4 x PT-Schrauben 5 x 35 mm
n
4 x Unterlegscheibe 5.3
n
4 x Dübel Ø 8 mm, Kunststoff
n
32
Wandmontage
Wandhalterung vom Gehäuse abnehmen
Abb. 7: Wandhalterung demontieren
1.
Ziehen Sie die beiden Schnapp‐
haken (1) nach außen
ð Die Wandhalterung schnappt
etwas nach unten.
2.
Drücken Sie die Wandhalterung
vom Gehäuse nach unten (2) und
klappen (3) Sie sie weg
3.
Zeichnen Sie vier Bohrlöcher an,
verwenden Sie dabei die Wandhal‐
terung als Bohrschablone
Anzahl
1
2
1
1
A0490
