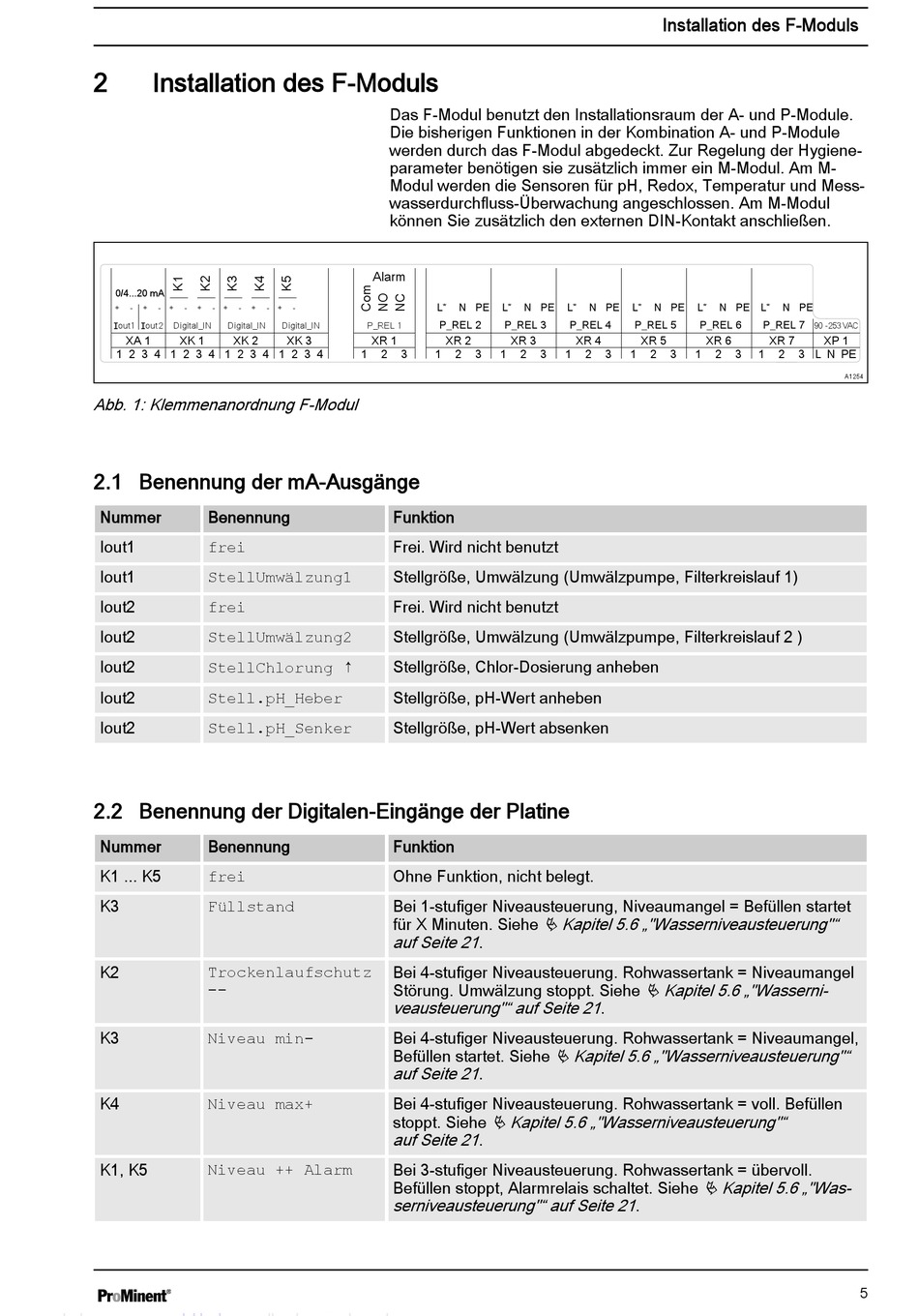

Installation des F-Moduls

0/4...20 mA
+ - + - + - + - + - + -
out1 out2 Digital_IN Digital_IN
XA 1 XK 1 XK 2
1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4
Abb. 1: Klemmenanordnung F-Modul
2.1 Benennung der mA-Ausgänge
Nummer Benennung
Iout1
frei
Iout1
StellUmwälzung1
Iout2
frei
Iout2
StellUmwälzung2
Iout2 StellChlorung ↑
Iout2
Stell.pH_Heber
Iout2
Stell.pH_Senker
2.2 Benennung der Digitalen-Eingänge der Platine
Nummer Benennung
K1 ... K5
frei
K3
Füllstand
K2
Trockenlaufschutz
--
K3
Niveau min-
K4
Niveau max+
K1, K5
Niveau ++ Alarm
Das F-Modul benutzt den Installationsraum der A- und P-Module.
Die bisherigen Funktionen in der Kombination A- und P-Module
werden durch das F-Modul abgedeckt. Zur Regelung der Hygiene‐
parameter benötigen sie zusätzlich immer ein M-Modul. Am M-
Modul werden die Sensoren für pH, Redox, Temperatur und Mess‐
wasserdurchfluss-Überwachung angeschlossen. Am M-Modul
können Sie zusätzlich den externen DIN-Kontakt anschließen.
Alarm
L*
+ - + -
P_REL 2
Digital_IN P_REL 1
XK 3 XR 1 XR 2
1 2 3 1
Funktion
Frei. Wird nicht benutzt
Stellgröße, Umwälzung (Umwälzpumpe, Filterkreislauf 1)
Frei. Wird nicht benutzt
Stellgröße, Umwälzung (Umwälzpumpe, Filterkreislauf 2 )
Stellgröße, Chlor-Dosierung anheben
Stellgröße, pH-Wert anheben
Stellgröße, pH-Wert absenken
Funktion
Ohne Funktion, nicht belegt.
Bei 1-stufiger Niveausteuerung, Niveaumangel = Befüllen startet
für X Minuten. Siehe
auf Seite 21 .
Bei 4-stufiger Niveausteuerung. Rohwassertank = Niveaumangel
Störung. Umwälzung stoppt. Siehe
veausteuerung"" auf Seite 21 .
Bei 4-stufiger Niveausteuerung. Rohwassertank = Niveaumangel,
Befüllen startet. Siehe
auf Seite 21 .
Bei 4-stufiger Niveausteuerung. Rohwassertank = voll. Befüllen
stoppt. Siehe
auf Seite 21 .
Bei 3-stufiger Niveausteuerung. Rohwassertank = übervoll.
Befüllen stoppt, Alarmrelais schaltet. Siehe
serniveausteuerung"" auf Seite 21 .
N PE L* N PE L* N PE
P_REL 3 P_REL 4
XR 3 XR 4
2 3 1 2 3 1 2 3
Ä Kapitel 5.6 „"Wasserniveausteuerung""
Ä Kapitel 5.6 „"Wasserniveausteuerung""
Ä Kapitel 5.6 „"Wasserniveausteuerung""
Installation des F-Moduls
L* N PE L* N PE L* N PE
P_REL 5 P_REL 6 P_REL 7
XR 5 XR 6 XR 7
1 2 3 1 2 3 1 2 3 L N PE
Ä Kapitel 5.6 „"Wasserni‐
Ä Kapitel 5.6 „"Was‐
90 - 253 VAC
XP 1
A1254
