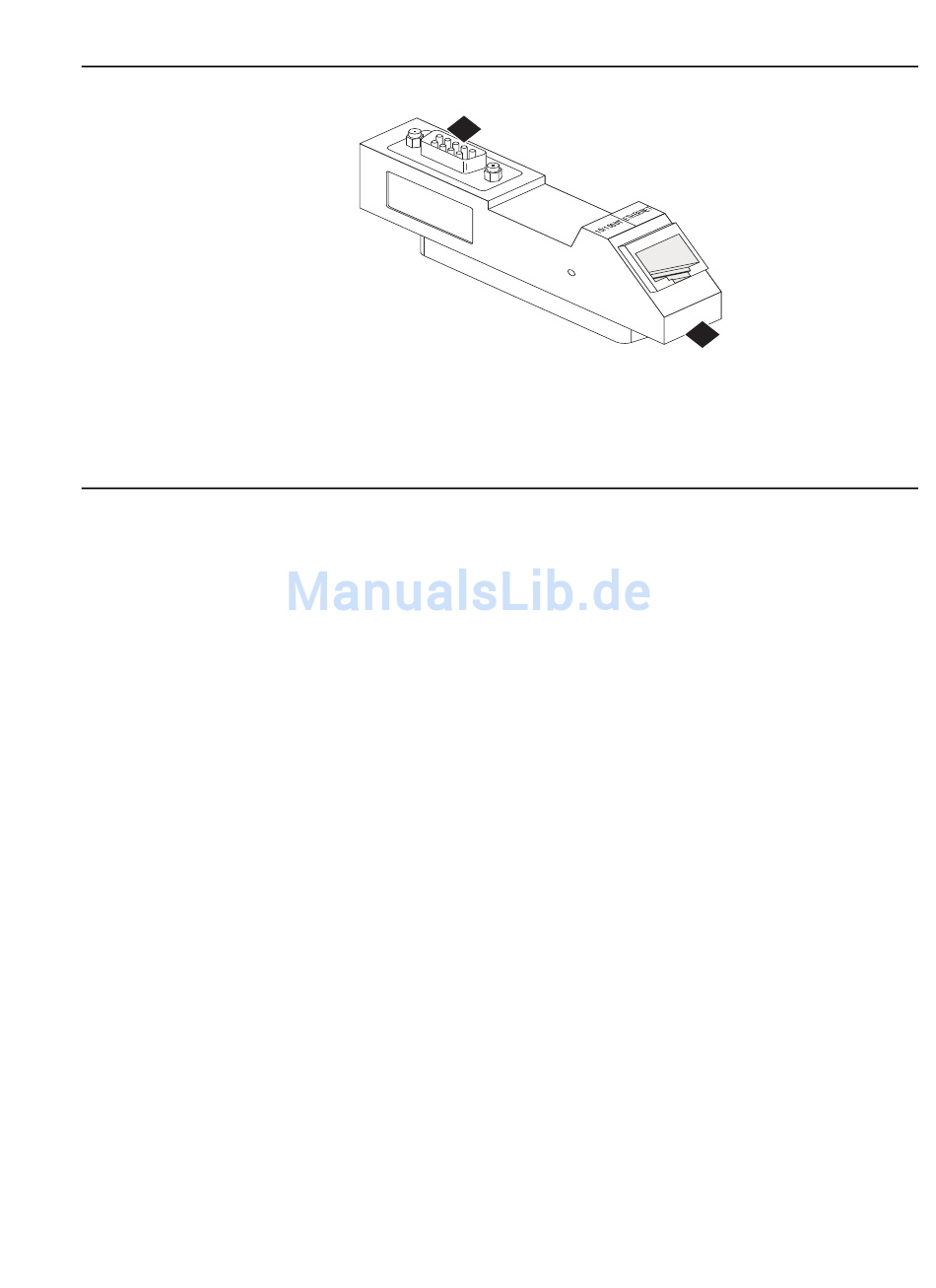

Abbildung 9: IPSI-2-Kabeladapter
Bildlegende:
1. D9-Anschluss
2. RJ45
Ethernet-Verbindung zur TN2302BP-Baugruppe
Der S8400 Server unterstützt die Verbindung mit der Baugruppe „TN2302BP IP Media
Processor" über eine paarverseilte 10/100 Base-T-Ethernet-Schnittstelle am
Rückwandplatinenanschluss, wenn die optionale Messaging-Funktion genutzt wird. Über diese
Schnittstelle werden sowohl Messaging-Signale als auch der Trägerverkehr zwischen den
Baugruppen „S8400 Server" und „TN2302BP IP Media Processor" geleitet. Dieser Ethernet-
Anschluss ist mit dem Communication Manager-Prozessorkomplex verbunden. Der Port wird
als PC-LAN-Port verwendet.
Es kann mehr als eine TN2302BP-Baugruppe verwendet werden, und zwar bis zu der vom
G650 Media Gateway zugelassenen Höchstzahl.
Die physische Verbindung zwischen den TN2302BP- und den S8400-Baugruppen erfolgt über
die LAN-Verbindung des Kunden.
1
addpipsi LAO 112905
Avaya S8400 Server
2
Ausgabe 7 Januar 2008
57
