Erfassen von Signalen

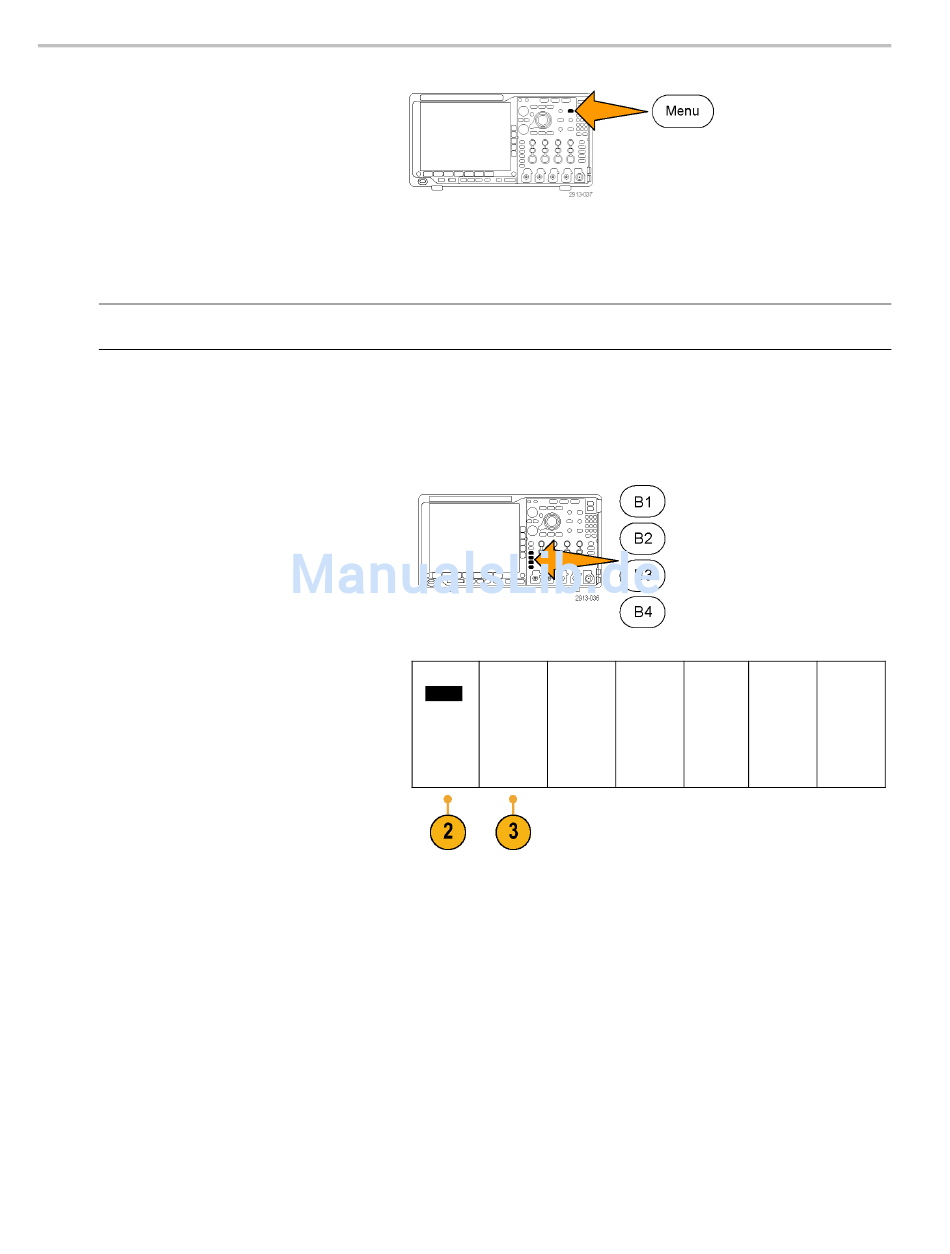

2. Drücken Sie im Trigger-Bereich die Taste
Menu, und geben Sie die Triggerparameter
ein. (Siehe Seite 92, Auswählen eines
Triggertyps.)
Sie können Businformationen anzeigen,
ohne das Bussignal zu triggern.
Einrichten der Busparameter
HINWEIS.
Für die meisten Busquellen können Sie eine beliebige Kombination der Kanäle 1 bis 4 und D15 bis D0
verwenden. Für einige Busse können Sie auch Ref 1 bis 4 sowie Math als Quellen für die Protokolldekodierung verwenden.
Informationen zu den Bedingungen von seriellen oder parallelen Bussen finden Sie unter „Triggern auf Busse". (Siehe
Seite 96, Triggern auf Busse.)
So richten Sie Busparameter ein:
1. Drücken Sie B1, B2, B3 oder B4, um
das Busmenü auf dem unteren Rahmen
aufzurufen.
2. Drücken Sie Bus. Drehen Sie den
Mehrzweck-Drehknopf a, um durch die
Liste der Bustypen zu blättern und den
gewünschten Bus auszuwählen: Parallel,
I
C, SPI, RS-232, CAN, LIN, FlexRay, Audio,
2
USB, Ethernet oder MIL-STD-1553.
Welche Menüelemente angezeigt werden,
hängt vom Oszilloskopmodell und den
installierten Anwendungsmodulen ab.
3. Drücken Sie Eingänge definieren. Die
Optionen hängen vom ausgewählten Bus ab.
68
Bus B1
Eingänge
Schwelle-
definieren
nw.
Parallel
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
B1 Beze-
Bu-
Ereignista-
ichng.
sanzeige
belle
Parallel
