7. Drücken Sie Ereignistabelle, und wählen
Sie Ein aus, um eine Liste von Buspaketen
mit Zeitinformationen anzuzeigen.
Für einen getakteten parallelen Bus listet
die Tabelle den Wert des Busses an jeder
Taktflanke auf. Für einen ungetakteten
parallelen Bus listet die Tabelle den Wert des
Busses auf, sobald sich eines seiner Bits
ändert.
In der Ereignistabelle sind je nach Bustyp
Bytes, Wörter oder Pakete aufgeführt.
8. Drücken Sie Ereignistblle. speichern,
um die Ereignistabelle auf dem aktuell
ausgewählten Speichergerät in einer
CSV-Datei (Tabelle) zu speichern.

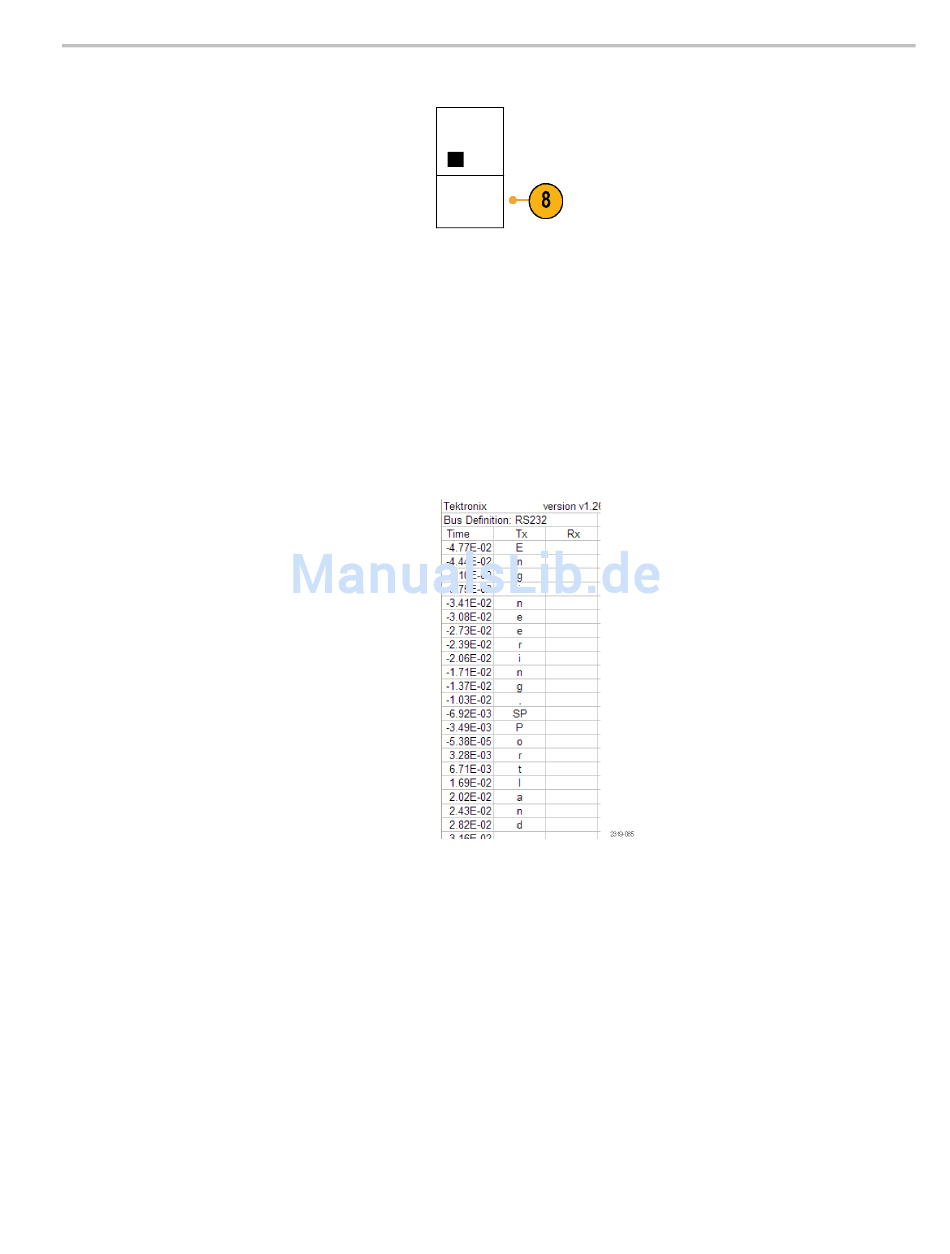

Dies ist das Beispiel einer Ereignistabelle
von einem RS-232-Bus.
RS-232-Ereignistabellen zeigen eine Zeile
für jedes aus 7 oder 8 Bits bestehende Byte
an, wenn „Pakete" auf „Aus" festgelegt ist.
RS-232-Ereignistabellen zeigen eine Zeile
für jedes Paket an, wenn „Pakete" auf „Ein"
festgelegt ist.
Andere Busse zeigen einen Begriff, Rahmen
oder ein Paket pro Zeile an, je nach Bustyp.
9. Drücken Sie B1, B2, B3 oder B4 und
betätigen Sie den Mehrzweck-Drehknopf a,
um das Busdisplay auf dem Bildschirm nach
oben oder unten zu bewegen.
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
Ereignista-
belle
Ein
|Aus
Ereignist-
blle. spe-
ichern
Erfassen von Signalen
71
