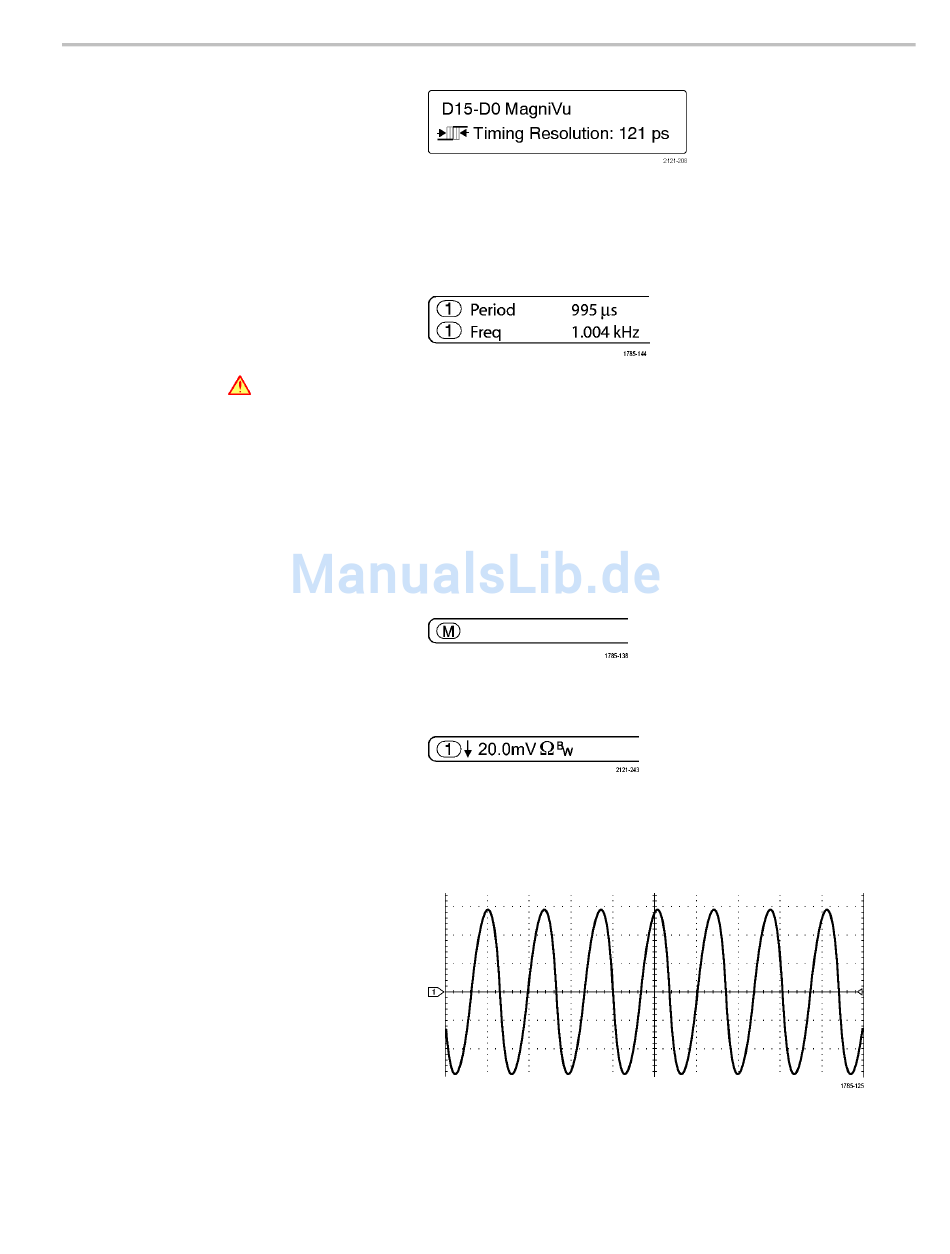

11. Die Anzeige für die Timingauflösung
zeigt die Timingauflösung der digitalen
Kanäle an.
Die Timingauflösung ist die Zeit zwischen
zwei Abtastpunkten. Sie ist der Kehrwert
der digitalen Abtastrate.
Wenn das MagniVu-Steuerelement
eingeschaltet ist, wird in der Anzeige
"MagniVu" angezeigt.
12. Messwertanzeigen geben die
ausgewählten Messungen an. Es
können bis zu acht Messungen
gleichzeitig angezeigt werden.
Das Symbol
des erwarteten numerischen
Messergebnisses angezeigt, wenn
eine vertikale Begrenzung vorhanden
ist. Ein Teil des Signals befindet sich
ober- oder unterhalb der Anzeige. Um
ein ordnungsgemäßes numerisches
Messergebnis zu erhalten, stellen Sie
das Signal mit den Drehknöpfen für die
vertikale Skalierung und die Position so
ein, dass es vollständig angezeigt wird.
13. Die zusätzlichen Signal-
Messwertanzeigen geben die vertikalen
und horizontalen Skalenfaktoren der
mathematischen Signale bzw. der
Referenzsignale an.
14. Die Kanalanzeige gibt den Skalenfaktor
(pro Skalenteil), die Kopplung, den
Invertierungs- und den Bandbreitenstatus
des Kanals an. Sie kann mit dem
Drehknopf Vertikale Skala und in den
Kanalmenüs 1, 2, 3 oder 4 eingestellt
werden.
15. Bei analogen Kanälen zeigt die
Markierung für die Grundlinie des
Signals den Null-Volt-Pegel von Signalen
an, vorausgesetzt, dass Sie keinen
Offset verwendet haben. Die Farben des
Symbols entsprechen den Farben des
Signals.
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
wird anstelle
Kennenlernen des Gerätes
51
