Anzeigen von Signal- oder Strahldaten

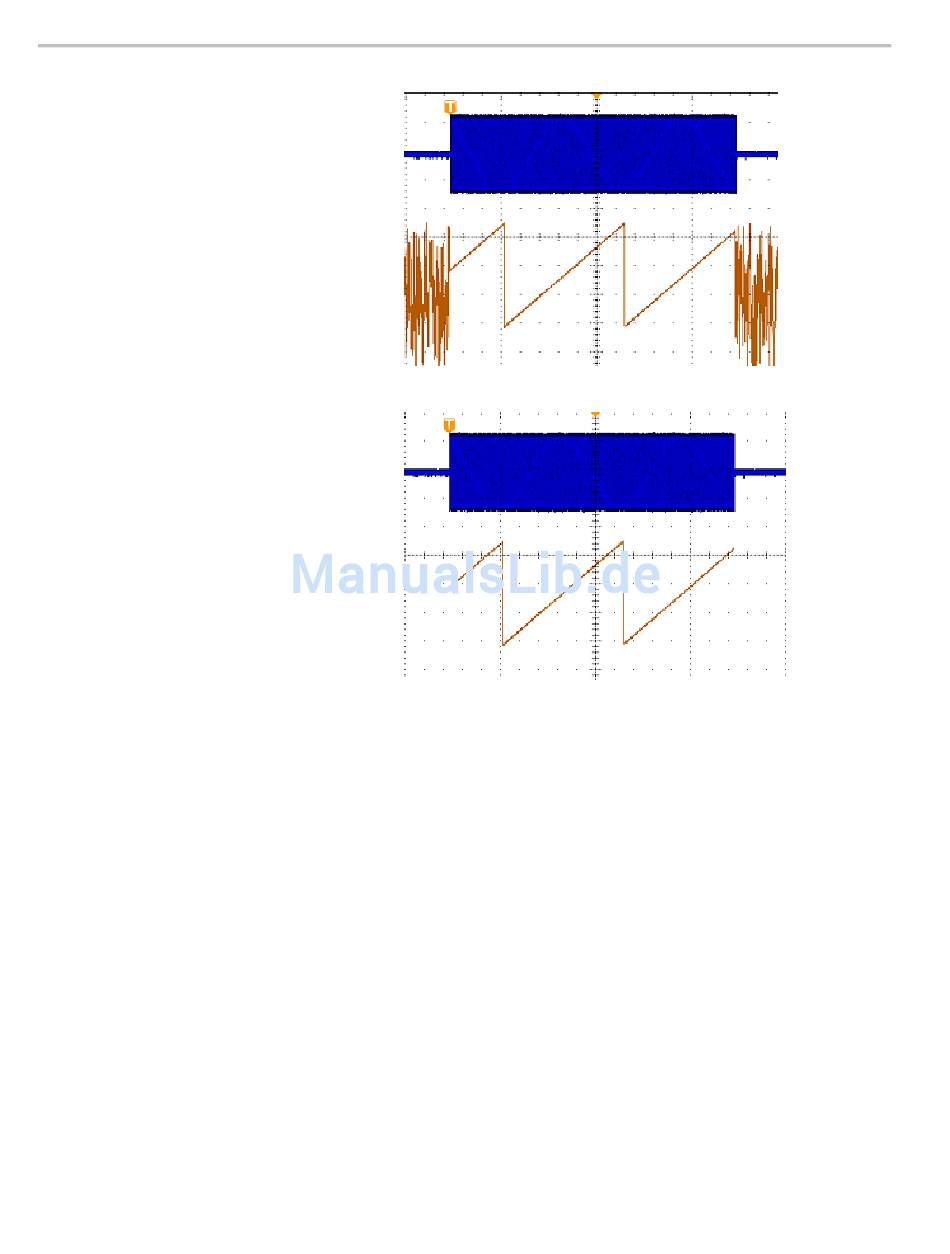

Verwenden Sie die Rauschsperre zur
Unterdrückung (Nicht-Anzeige) der
Informationen zu Phase und Frequenz, wenn
die Amplitude des HF-Eingangs unter einem
benutzerdefinierten Wert liegt. Dadurch wird
vermieden, dass im Frequenz-Zeit-Strahl
und im Phase-Zeit-Strahl Breitbandrauschen
angezeigt wird, wenn am HF-Eingang kein
Signal vorliegt.
Spektrogrammanzeige
Die Spektrogrammanzeige ist besonders zur Überwachung sich langsam ändernder HF-Phänomene geeignet. Die x-Achse
stellt die Frequenz dar, genau wie bei der typischen Spektrumanzeige. Die y-Achse stellt die Zeit dar. Farbe zeigt die
Amplitude an.
Spektrogrammelemente werden erzeugt, indem jedes Spektrum umgekippt wird, so dass es eine Pixel-Reihe hoch
ist. Anschließend werden jedem Pixel auf Grundlage der Amplitude bei dieser Frequenz Farben zugewiesen, wobei die
kalten Farben Blau und Grün niedrige Amplituden und die wärmeren Farben Geld und Rot höhere Amplituden darstellen.
Bei jeder neuen Erfassung wird am unteren Ende des Spektrogramms ein weiteres Element hinzugefügt und der Verlauf
verschiebt sich um eine Reihe nach oben.
Wenn die Erfassungen angehalten werden, können Sie durch den Verlauf der Spektrogramme navigieren, indem
Sie auf das Seitenmenü zur Steuerung der Elemente drücken und den Mehrzweck-Drehknopf a drehen. Wenn die
Erfassungen angehalten werden und das Spektrogramm angezeigt wird, wird der Spektrogrammelemementstrahl als
Normalspektrumstrahl angezeigt.
130
Rauschsperre aus
Rauschsperre ein
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
