Kennenlernen des Gerätes
5.
Wählen. Drücken Sie die Taste, um
spezielle Funktionen zu aktivieren.
Bei Verwendung der beiden vertikalen
Cursor (und ohne sichtbare horizontale
Cursor) können Sie diese Taste
drücken, um die Cursor zu koppeln
oder zu entkoppeln. Wenn sowohl
die beiden vertikalen als auch die
beiden horizontalen Cursor sichtbar
sind, können Sie diese Taste drücken,
um entweder die vertikalen oder die
horizontalen Cursor zu aktivieren.
Sie können auch die Taste Wählen für
die Dateisystemoperationen verwenden.
6. Drehen Sie den oberen
Mehrfunktions-Drehknopf a, wenn
dieser aktiviert ist, um einen Cursor
zu verschieben, einen numerischen
Parameterwert für ein Menüelement
festzulegen oder um aus einer
Popup-Liste von Optionen eine Auswahl
zu treffen. Drücken Sie die Taste Fein,
um zwischen gröberen und feineren
Anpassungen umzuschalten.
Über Bildschirmsymbole werden Sie
informiert, ob a oder b aktiv ist.

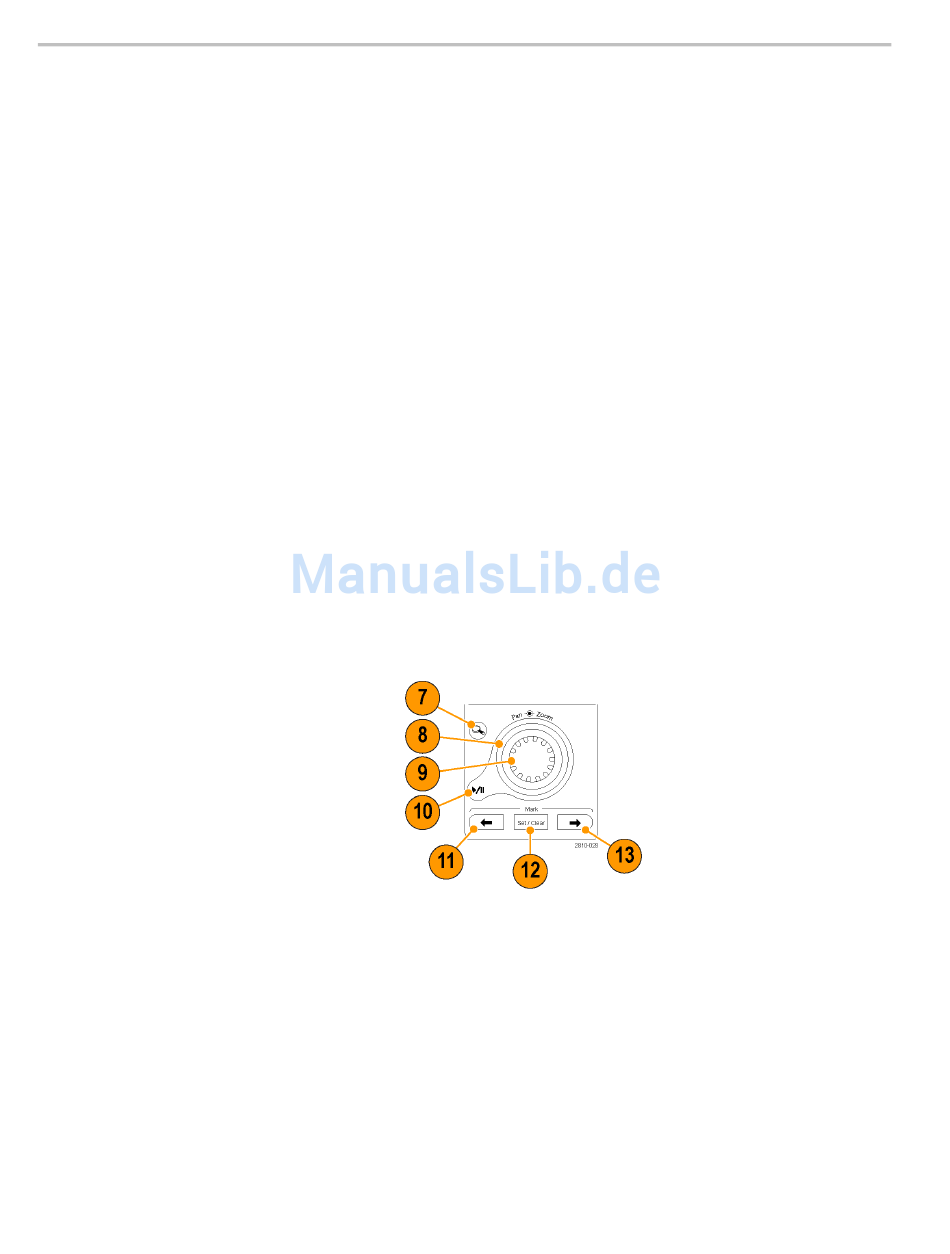

7.
Zoom-Taste. Drücken Sie die Taste, um
den Zoommodus zu aktivieren.
8.
Verschieben (äußerer Drehknopf).
Drehen Sie den Drehknopf, um die
Position des Zoomfensters im erfassten
Signal zu verschieben.
9.
Zoom (innerer Drehknopf). Drehen
Sie den Knopf, um den Zoomfaktor zu
steuern. Durch Drehen im Uhrzeigersinn
wird der Zoomfaktor vergrößert. Durch
Drehen entgegen dem Uhrzeigersinn
wird der Zoomfaktor verkleinert.
10. Wiedergabe/Pause-Taste. Drücken
Sie die Taste, um das automatische
Verschieben eines Signals zu starten
oder anzuhalten. Steuern Sie die
Geschwindigkeit und die Richtung mit
dem Drehknopf zum Verschieben.
44
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
