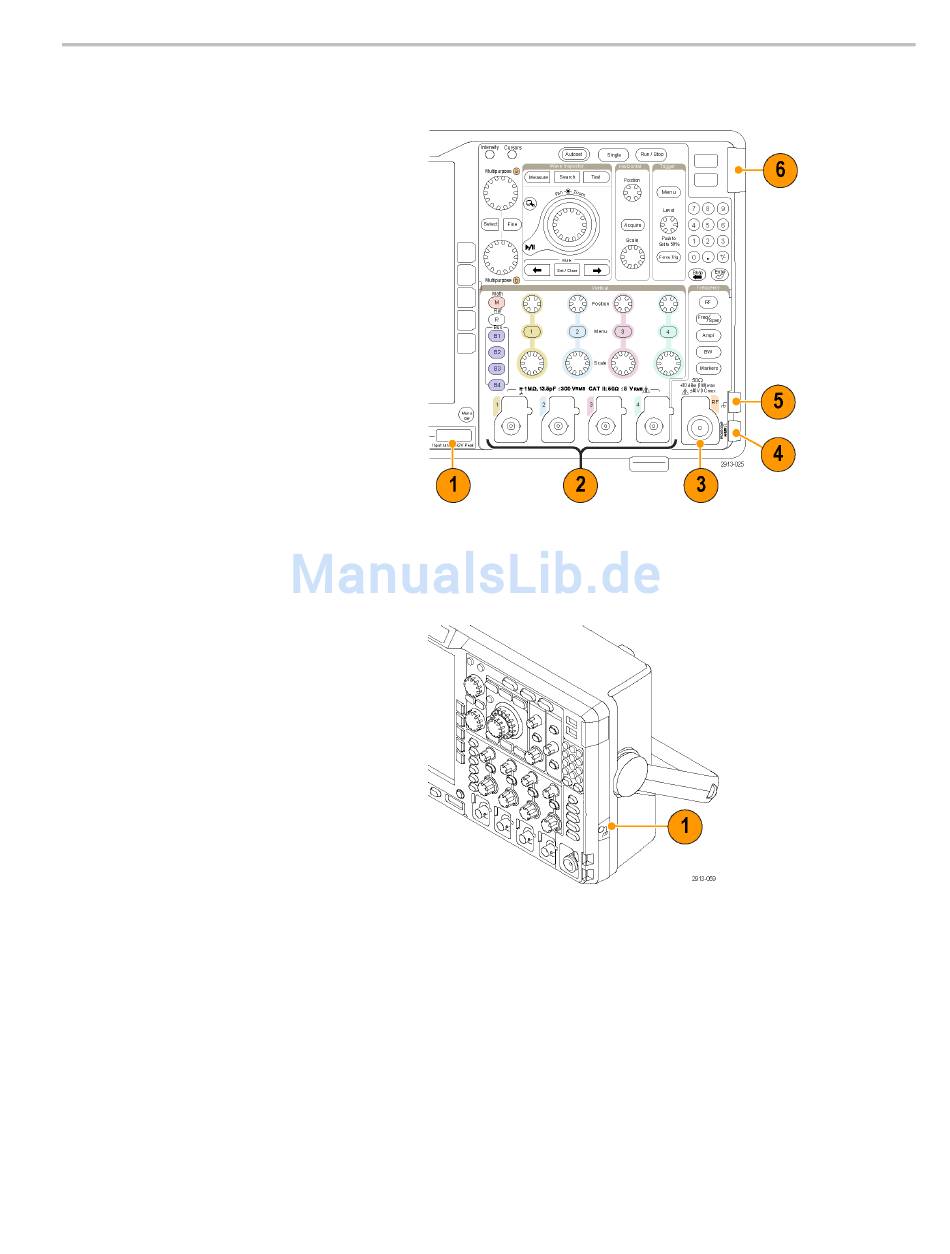

Frontplatten-Anschlüsse
1. Logiktastkopf-Stecker
2. Kanal 1, 2, 3, 4. Kanaleingänge mit
TekVPI Versatile Probe Interface
3.
HF-Eingangssteckverbinder.
4.
PROBE COMP (TASTKOPFAB-
GLEICH). Rechtecksignalquelle zur
Tastkopfkompensation oder -kalib-
rierung. Ausgangsspannung: 0 bis
2,5 V, Amplitude ±1 % hinter 1 kΩ ±2 %.
Frequenz: 1 kHz.
5. Erdung.
6. Steckplätze für Anwendungsmodule.
Anschluss an der Seite
1. Erdungsarmband-Anschluss. Dies ist ein
Anschluss für ein Erdungsarmband.
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
