Anzeigen von Signal- oder Strahldaten
Anzeigen des Frequenzbereichmenüs

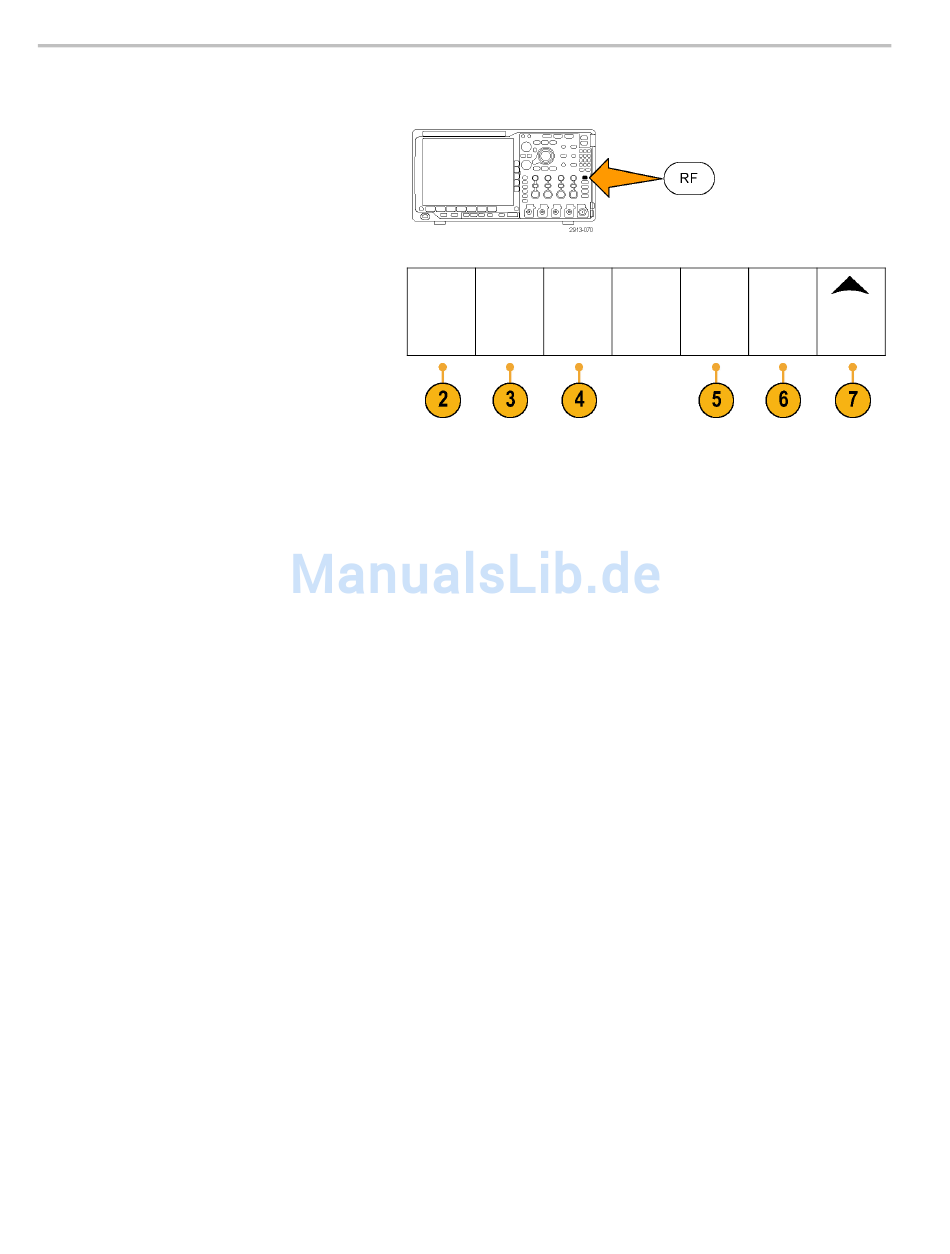

1. Drücken Sie RF, um das
Frequenzbereichmenü im unteren
Rahmen aufzurufen.
2. Drücken Sie Spektrumstrahl, um das
seitliche Menü von vier verschiedenen
Spektrumstrahltypen aufzurufen, die vom
MDO4000B angezeigt werden können.
3. Drücken Sie HF- Zeit-Strahl, um das
seitliche Menü von drei verschiedenen
HF-Zeit-Strahlen aufzurufen, die vom
MDO4000B angezeigt werden können.
4. Drücken Sie Spektrogramm, um ein
Seitenmenü aufzurufen, über das die
Spektrogrammanzeige aktiviert und
konfiguriert werden kann.
5. Drücken Sie Detektionsverfahren, um ein
Seitenmenü mit Methoden zur Reduzierung
der FFT-Ausgabe auf eine Anzeige mit 1000
Pixel Breite aufzurufen.
6. Drücken Sie Bezeichn. bearb., um RF und
die HF-Zeit-Strahlen zu bezeichnen.
7. Drücken Sie Weiter, um aus Seitenmenüs
zur Signalpfadkompensation oder zur
Konfiguration des HF-Eingang-Tastkopfs
auszuwählen.
124
Spektrum-
HF-Zeit-
Spektro-
strahl
Strahl
gramm
Aus
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
Spektrum
Detek-
Bezeichn.
Getriggert
tionsver-
bearb.
fahren
Auto
Weiter
