Analyse von Signal- oder Strahldaten
4. Wählen Sie aus dem Seitenmenü die
gewünschte Messung aus.
Kanalleistung: Die Gesamtleistung innerhalb
der Bandbreite, festgelegt durch die Kanalbreite.
Nachbarkanalleistung: Die Leistung im
Hauptkanal und das Verhältnis der Kanalleistung
zur Hauptleistung der unteren und oberen Hälfte
jedes Nachbarkanals.
Belegte Bandbreite: Die Bandbreite, die die
angegebenen % der Leistung innerhalb der
Analysebandbreite enthält.
Während Sie die einzelnen Frequenzmessungen auswählen, wird eine Bildschirmhilfe angezeigt, die den Zweck der Messung
erklärt. Im unteren Menü wird das Element Konfigurieren angezeigt. Nachdem Sie auf Konfigurieren gedrückt und die
Messparameter im daraufhin seitlich angezeigten Menü festgelegt haben, legt das Oszilloskop automatisch die Spanne fest.
Wenn die HF-Messungen aktiviert sind, werden mit der automatischen Erkennungsmethode alle Frequenzbereichsspuren
auf die Erkennungsmethode Mittelwert gesetzt. Sie erhalten auf diese Weise eine optimale Messgenauigkeit.

Automatische Messungen im Zeitbereich

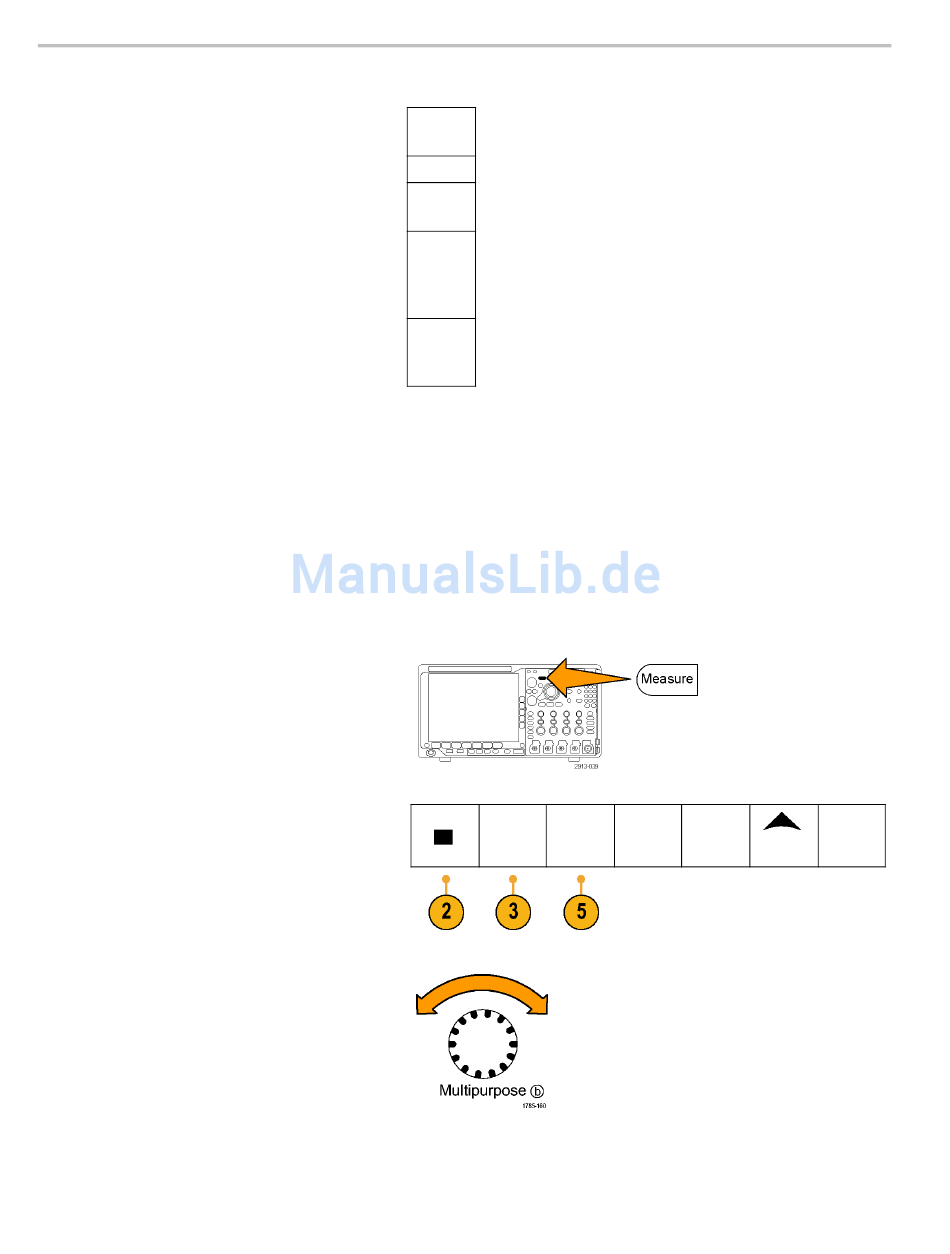

So nehmen Sie automatische Messungen im Zeitbereich vor:
1. Drücken Sie Messen.
2. Drücken Sie Domäne, um
Zeit-Bereichmessungen auszuwählen.
3. Drücken Sie Messung hinzufügen.
4. Drehen Sie den Mehrzweck-Drehknopf
b, um die betreffende Messung
auszuwählen. Drehen Sie dann bei
Bedarf Mehrzweck-Drehknopf a, um den
Kanal für die Messung auszuwählen.
138
Messung
wählen
Keine
Kanalleis-
tung
Nachbar-
kanalleis-
tung
Belegte
Bandbreite
Domäne
Messung
Messung
hinzufü-
entfernen
Zeit
gen
Frequenz
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
Indika-
His-
toren
togramm
Weiter
Cursor auf
Bildschirm
anzeigen
