Analyse von Signal- oder Strahldaten
Zeitbezogene Mehrbereichanzeige
Ein einzelnes Triggerereignis koordiniert die Erfassung für alle analogen, digitalen und HF-Kanäle. Dies ermöglicht eine
zeitbezogene Ansicht der Zeit- und Frequenzbereichsignale in einem einzigen Gerät.

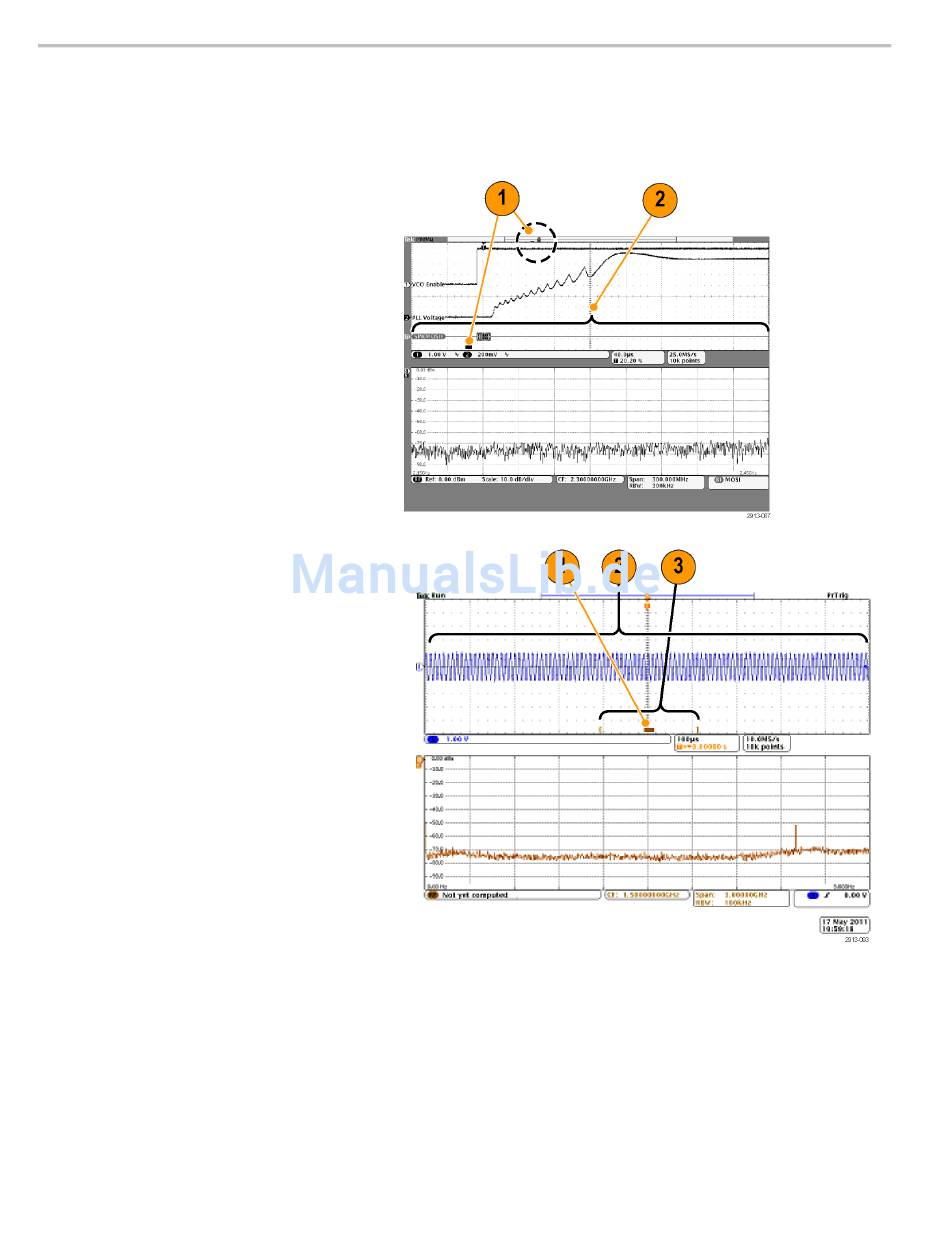

1. Spektrumzeit: Dies ist der
Zeitpunkt, der zur Berechnung des
Spektrums verwendet wird, das im
Frequenzbereichraster angezeigt
wird. Ein oranger Balken am unteren
Rand der Zeitbereichanzeige zeigt die
Spektrumzeit an. Der orange Balken
wird auch in der Erfassungsübersicht
oben in der Anzeige angezeigt.
2. Analogzeit: Dies ist die Menge der im
Zeitbereichraster erfassten Zeit. Sie wird
durch den Horizontalskala-Drehknopf
gesteuert.
3. HF-Erfassungszeit: Dies ist die Menge
der vom HF-System erfassten Zeit.
Bei mittleren bis schnellen
Zeitbasiseinstellungen entspricht
sie der Analogzeit. Bei langsameren
Zeitbasiseinstellungen kann sie geringer
als die Analogzeit sein.
In der rechten Abbildung wird sie durch
die Klammern um die Spektrumzeit
angezeigt.
170
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
