Anhang C: P6616 logischer Mehrzwecktastkopf – Informationen
Typische Anwendung

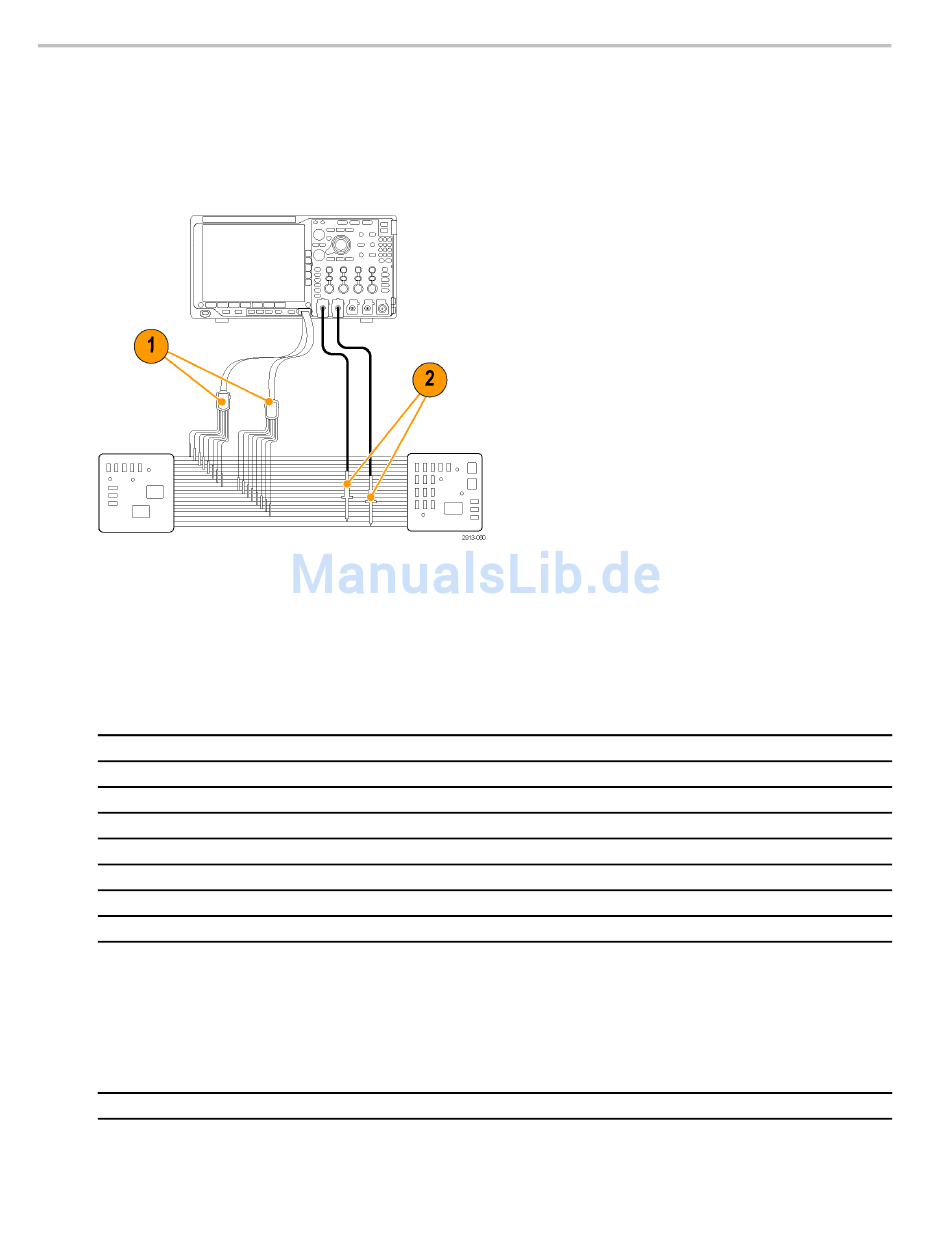

1. Verwenden Sie den Tastkopf P6616 zum Anzeigen digitaler Signale auf einem Systembus.
2. Verwenden Sie einen analogen Tastkopf wie etwa den passiven Tastkopf TPP0500 oder TPP1000, um analoge
Signalinformationen anzuzeigen.
Zubehör
Im Lieferumfang des Tastkopfs ist das folgende Standardzubehör enthalten, das auf der nächsten Seite abgebildet ist.
Ele-
ment
Beschreibung
—
Zubehörsatz logischer Tastkopf
1
Verlängerung Erdungsspitze
2
Tastkopfspitze
3
IC-Anschlussklemme
4
Tastkopfspitzenhalter
5
8'' Masseleitung
6
3'' Masseleitung
Anleitung
1
Anleitungen sind im Lieferumfang des Tastkopfs enthalten, im Lieferumfang des Zubehörsatzes jedoch nicht. Die Anleitungen können unter
www.tektronix.com/manual heruntergeladen werden.
Sie können für Ihren Tastkopf das folgende optionale Zubehör bestellen.
Beschreibung
P6960 Tastkopf D-MAX-Adapter Grundfläche zu Kopfstecker
212
1
Menge
Teilenummer
Element 1–6
020-2662-XX
1 Satz mit 20
020-2711-XX
1 Satz mit 10
131-5638-11
1 Satz mit 20
020-2733-XX
je 2
1 Satz von 2
020-2713-XX
1 Satz mit 8
020-2712-XX
je 1
Teilenummer
NEX-P6960PIN
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
352-1115-XX
071-2831-XX
