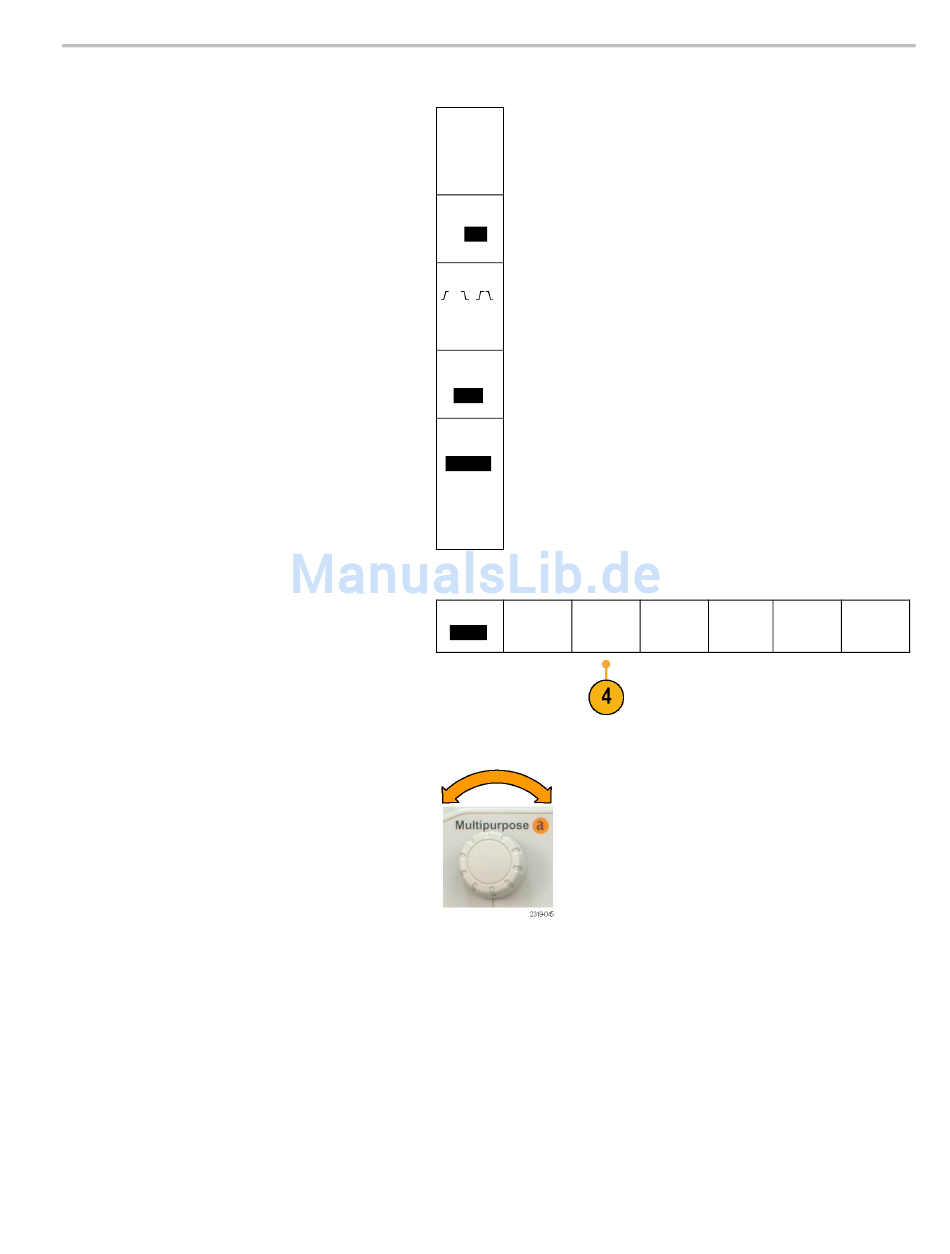

Definieren Sie mithilfe der seitlichen
Rahmentasten die Parameter für die
Eingänge, z. B. spezielle Signale für einen
analogen oder digitalen Kanal.
Wenn Sie Parallel auswählen, drücken Sie
die seitliche Rahmentaste, um Getaktet zu
aktivieren bzw. zu deaktivieren.
Drücken Sie die seitliche Rahmentaste,
um die Taktflanke zum Takten der
Daten auszuwählen: ansteigende Flanke,
abfallende Flanke oder beide Flanken.
Drehen Sie den Mehrfunktions-Drehknopf a,
um die Anzahl der Datenbits im parallelen
Bus auszuwählen.
Drehen Sie den Mehrfunktions-Drehknopf
a, um das gewünschte, zu definierende Bit
auszuwählen.
Drehen Sie den Mehrfunktions-Drehknopf b,
um den gewünschten analogen oder digitalen
Kanal als Quelle für das Bit auszuwählen.
4. Drücken Sie Schwellenw.
Sie können den Schwellenwert für alle
Kanäle im parallelen oder seriellen Bus
anhand einer Liste voreingestellter Werte
festlegen. Die voreingestellten Werte
variieren je nach Bustyp.
Sie können auch den Schwellenwert für
die Signale des parallelen oder seriellen
Busses auf einen bestimmten Wert festlegen.
Drücken Sie dazu die Taste Wählen auf
dem seitlichen Rahmen, und drehen Sie
den Mehrzweck-Drehknopf a, um ein Bit
oder eine Kanalnummer (Signalname)
auszuwählen.
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
Eingänge
definieren
Getaktet
Ja|Nein
Taktflanke
Anzahl der
Datenbits
(a) 16
Bits
definieren
(a) Bit 15
(b) D15
Bus B1
Eingänge
Schwelle-
definieren
nw.
Parallel
Erfassen von Signalen
B1 Beze-
Bu-
Ereignista-
ichng.
sanzeige
belle
Parallel
69
