Anzeigen von Signal- oder Strahldaten

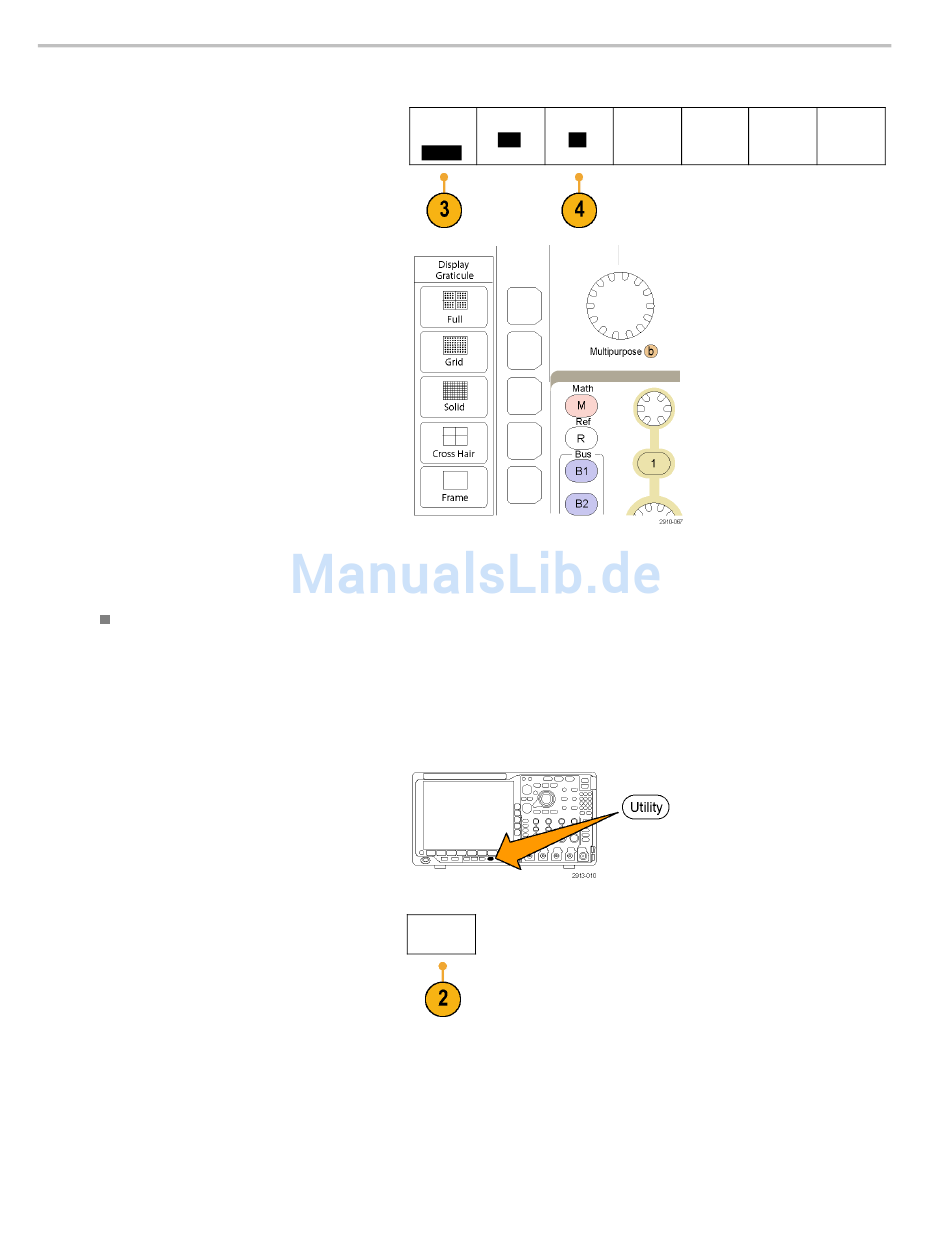

4. Drücken Sie im Menü auf dem unteren
Rahmen Raster.
5. Wählen Sie aus dem daraufhin auf dem
seitlichen Rahmen angezeigten Menü die
gewünschte Form aus.
Das Raster Rahmen bietet einen freien
Bildschirm, auf dem Sie automatische
Messergebnisse oder anderen Text einfach
lesen können.
Das Raster Voll hilft Ihnen dabei,
Cursor-Messungen auf Hardcopies
durchzuführen.
Die Raster Gitter, Durchgängig und
Fadenkreuz bieten eine Mischung aus
Rahmen und Voll.
Schnelltipps
Sie können IRE- und mV-Raster anzeigen. Wechseln Sie dazu zum Triggertyp „Video", und stellen Sie eine Vertikalskala
von 114 mV/div ein. (Die Einstellung 114 mV/div finden Sie bei den Feineinstellungen der Vertikalskala für den Kanal,
wenn Sie den Triggertyp auf Video einstellen.) Das Oszilloskop zeigt für NTSC-Signale automatisch das IRE-Raster und
für andere Videosignale (PAL, SECAM, HDTV und benutzerdefiniert) das mV-Raster an.
Einstellen der Hintergrundbeleuchtung des Bildschirms
1. Drücken Sie Utility.
2. Drücken Sie Weitere Optionen.
110
Weitere
Intensität
Raster
Optionen
High
Voll
Anzeige
Weitere
Optionen
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
