Anzeigen von Signal- oder Strahldaten

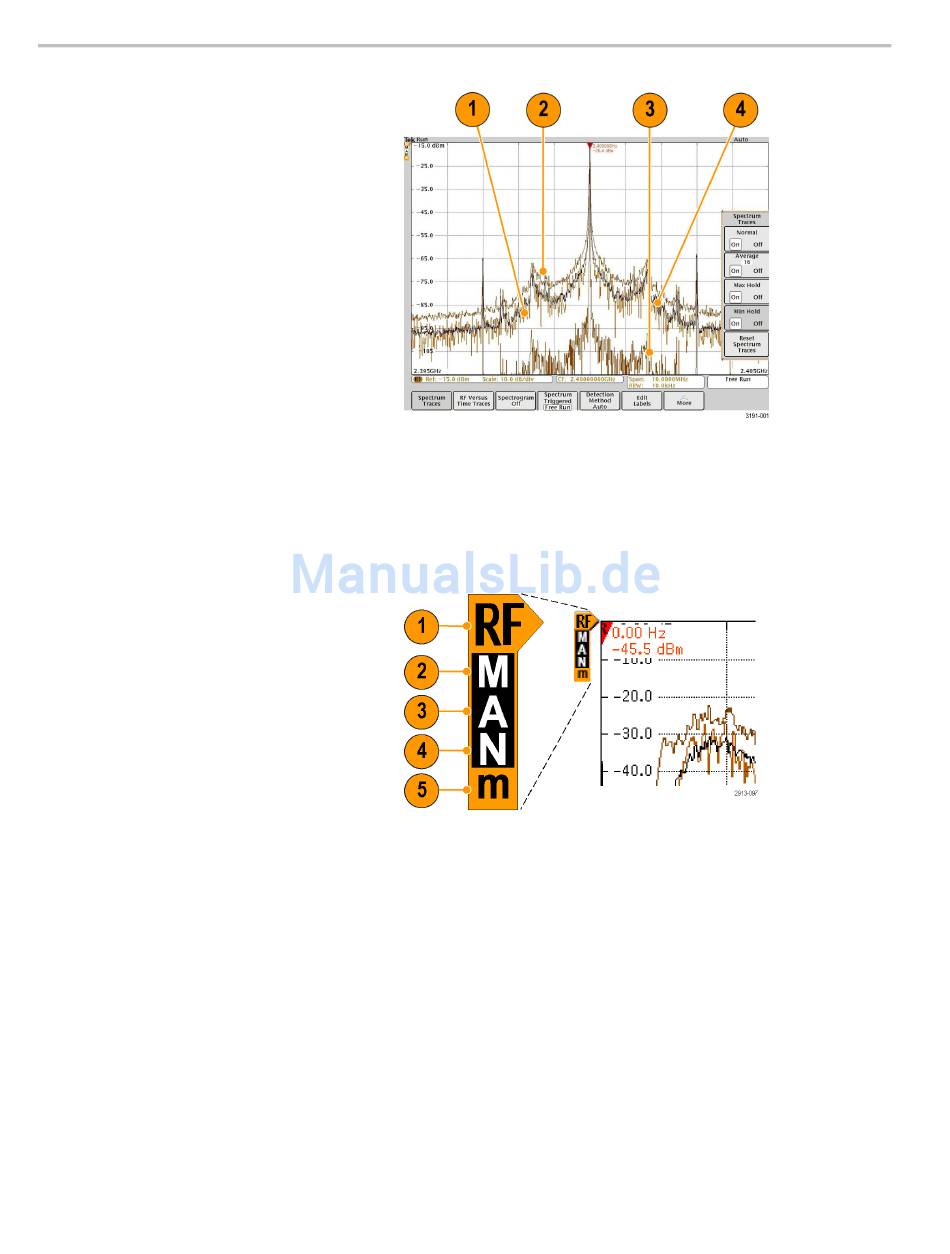

In der rechten Abbildung sind die
verschiedenen Strahltypen dargestellt.
1. Normalstrahl: Jede Erfassung wird
verworfen, wenn neue Daten erfasst
werden.
2. Max-Hold-Strahl: Die
Maximaldatenwerte werden über
mehrere Erfassungen des Normalstrahls
gesammelt.
3. Min-Hold-Strahl: Die Minimaldatenwerte
werden über mehrere Erfassungen des
Normalstrahls gesammelt.
4. Mittelwertstrahl: Aus Daten des
Normalstrahls wird über mehrere
Erfassungen der Mittelwert gebildet.
Hierbei handelt es sich um die Bildung
des Mittelwerts der Wirkleistung, die vor
der Log-Konvertierung stattfindet. Jede
Bildung des quadratischen Mittelwertes
reduziert das angezeigte Rauschen um
3 dB.
Die rechte Abbildung zeigt die
Strahlmarkierung des Frequenzbere-
ichfensters.
1. Eine RF-Strahlmarkierung wird an den
Referenzpegel gesetzt.
2. Ein großes M wird angezeigt, wenn der
Maximumstrahl eingeschaltet ist.
3. Ein großes A wird angezeigt, wenn der
Mittelwertstrahl eingeschaltet ist.
4. Ein großes N wird angezeigt, wenn der
Normalstrahl eingeschaltet ist.
5. Ein kleines m wird angezeigt, wenn der
Minimumstrahl eingeschaltet ist.
Die orange Markierung deutet auf den aktuell
ausgewählten Strahl hin. In der rechten
Abbildung ist das kleine m markiert, das für
Minimumstrahl steht. Dies weist darauf hin,
dass aktuell der Minimumstrahl ausgewählt
ist.
