Analyse von Signal- oder Strahldaten

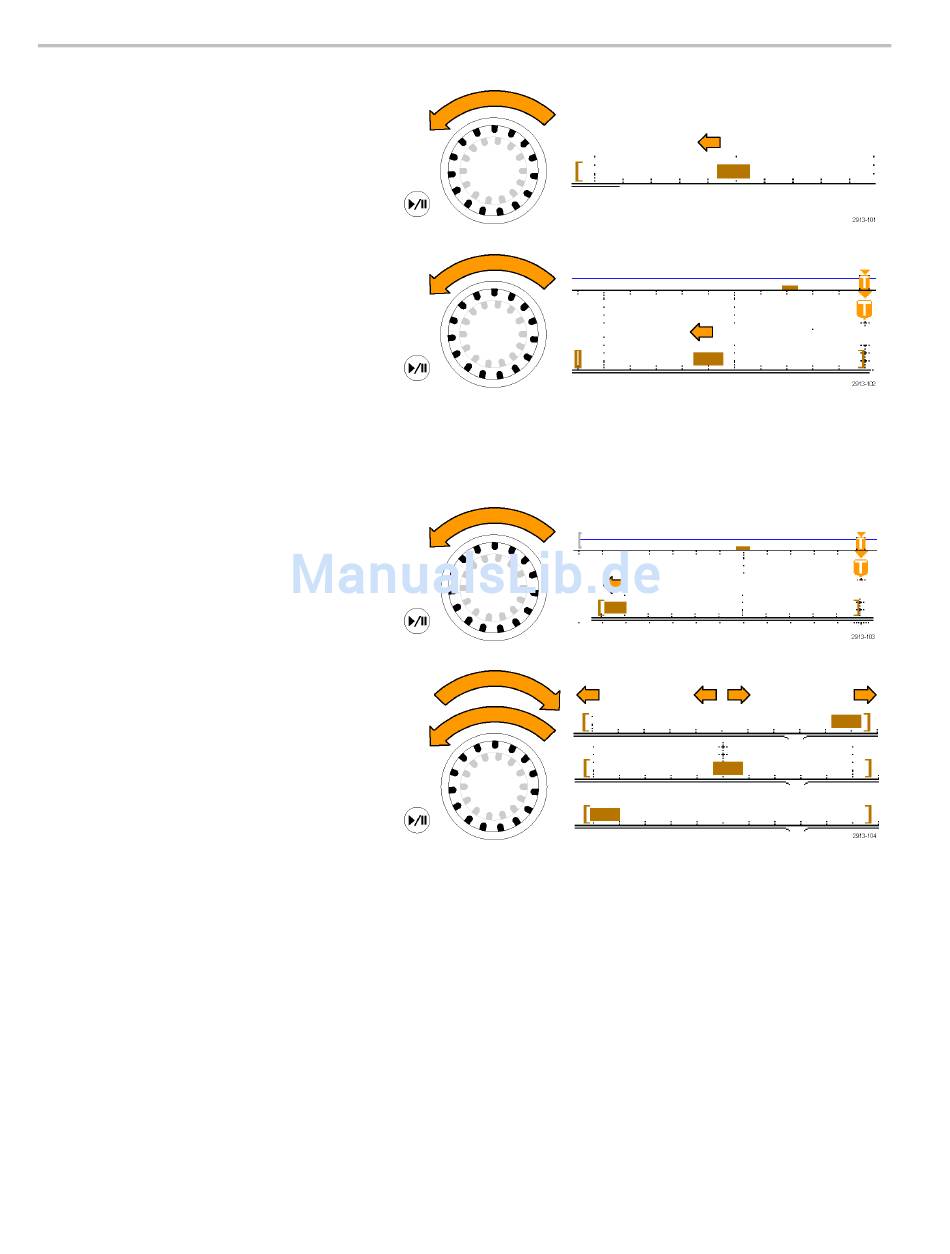

Wenn Sie den Drehknopf dann entgegen dem
Uhrzeigersinn drehen, kehrt die Spektrumzeit
zur Mitte der HF-Erfassungszeit zurück.
Drehen Sie den Drehknopf zum Verschieben
weiter entgegen dem Uhrzeigersinn und
verschieben Sie die HF-Erfassungszeit und
die Spektrumzeit zusammen zur linken Seite
der Anzeige. Wenn die rechte Seite der
HF-Erfassungszeit die Triggeranzeige am
oberen Rand der Anzeige erreicht, können
Sie die HF-Erfassungszeit nicht weiter nach
links verschieben, auch wenn Sie weiter den
Drehknopf zum Verschieben drehen. Die
HF-Erfassungszeit muss mit dem Trigger
verbunden bleiben.
Wenn Sie den Drehknopf zum Verschieben
weiter entgegen dem Uhrzeigersinn drehen,
wird die Spektrumzeit weiter innerhalb der
HF-Erfassungszeit nach links verschoben,
bis sie das linke Ende der HF-Erfassungszeit
erreicht.
Wenn das Oszilloskop keine Daten erfasst
(angehalten), ist die HF-Erfassungszeit
auf der Anzeige fixiert. Durch Drehen
des Drehknopfes zum Verschieben im
oder entgegen dem Uhrzeigersinn wird
die HF-Erfassungszeit nicht verschoben.
Durch Drehen des Drehknopfes wird
jedoch die Spektrumzeit innerhalb der
HF-Erfassungszeit verschoben.
172 Benutzerhandbuch der Oszilloskop-Serie MDO4000B
