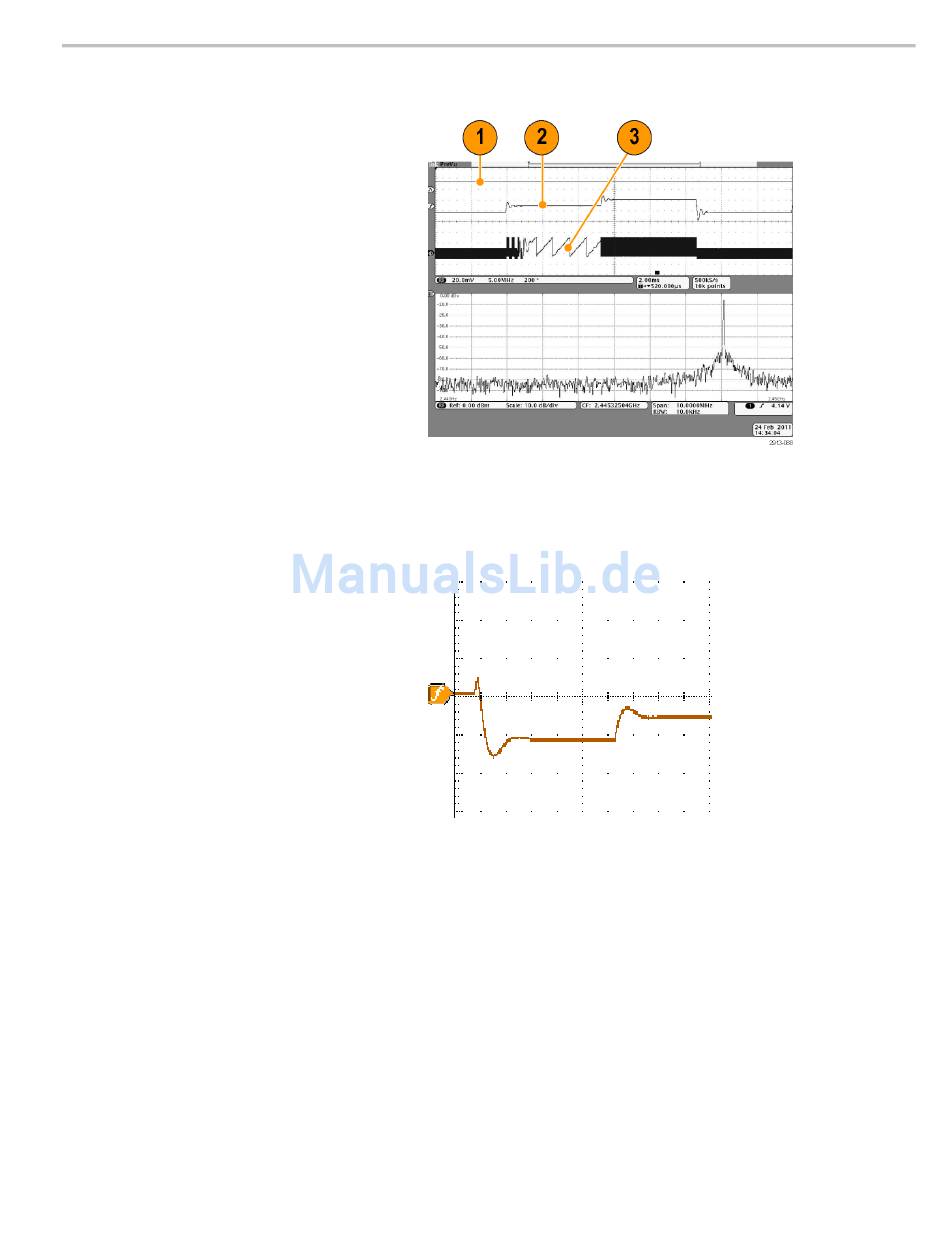

Folgende Optionen stehen zur Verfügung:
1. Amplitude-Zeit-Strahl: Die momentane
Amplitude des Eingangs, nach
Bandpassfilterung, zum aktuellen
Frequenzbereich, wie von den
Einstellungen für Mittenfrequenz und
Spanne definiert.
2. Frequenz-Zeit-Strahl: Die momentane
Frequenz des Eingangs in Relation zur
Mittenfrequenz. Die vertikale Achse
zeigt die Frequenz in Relation zur
Mittenfrequenz an.
3. Phase-Zeit-Strahl: Die momentane
Phase des Eingangs in Relation zur
Mittenfrequenz. Die vertikale Achse ist
die Phase, mit Wrapping bei ca. +/- 180°.
Alle diese Strahlen werden aus den
Zeitbereich-IQ-Daten abgeleitet, die für den
HF-Kanal erfasst werden. Sie korrelieren
zeitlich mit anderen analogen und digitalen
Kanälen und stellen einen kontinuierlichen
Zeitbereichdatenstrom dar.
Der Frequenz-Zeit-Signal-Zeiger
(Grundlinienmarkierung) zeigt die
Mittenfrequenz an. Wenn sich der Strahl
über dem Signalzeiger befindet, liegt er über
der Mittenfrequenz. Wenn sich der Strahl
unter dem Signalzeiger befindet, liegt er
unter der Mittenfrequenz.
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
Anzeigen von Signal- oder Strahldaten
129
