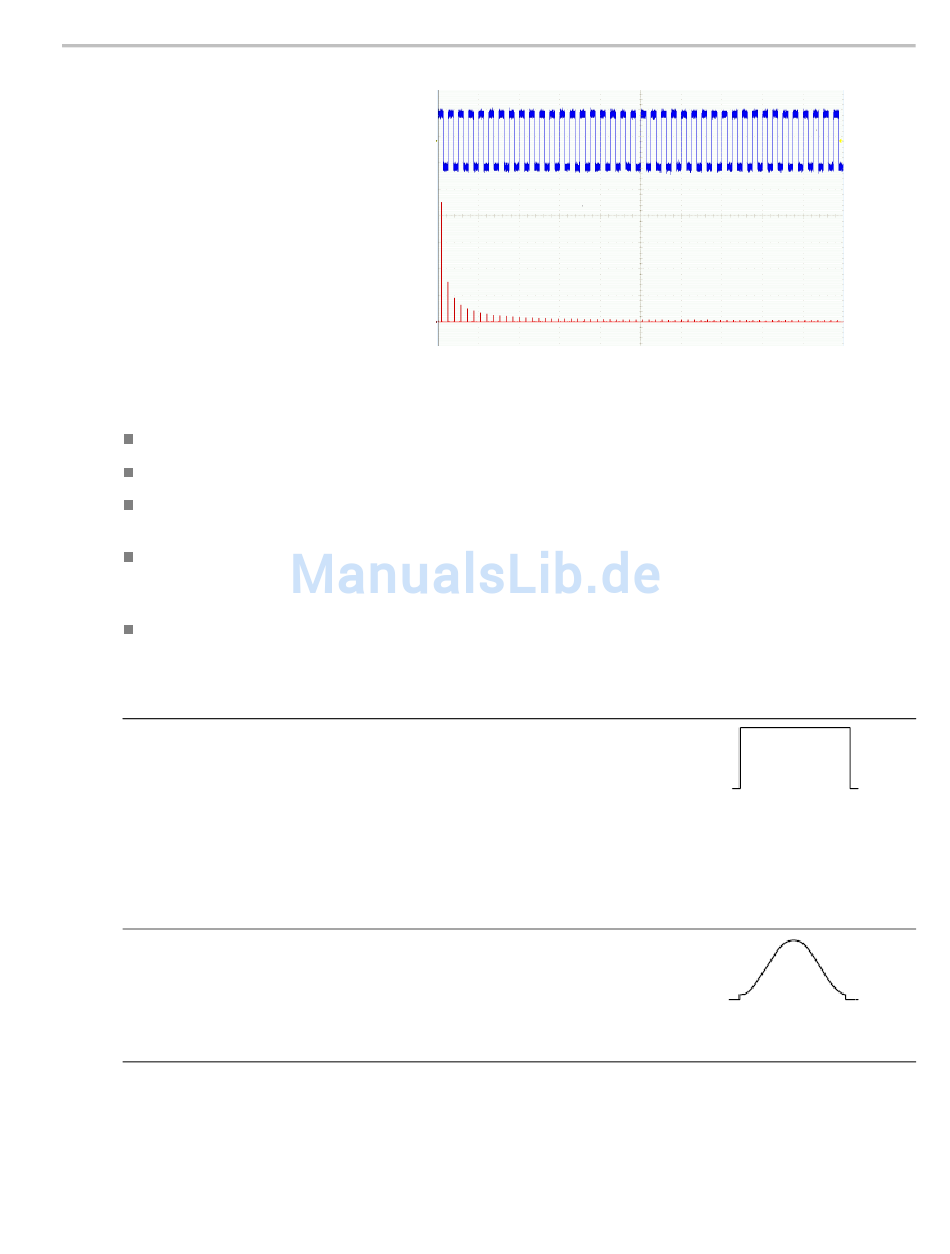

7. Auf dem Bildschirm wird FFT angezeigt.
Schnelltipps
Das Gerät reagiert bei kleineren Aufzeichnungslängen schneller.
Bei größeren Aufzeichnungslängen wird das Rauschen relativ zum Signal verringert und die Frequenzauflösung erhöht.
Verwenden Sie die Zoomfunktion bei Bedarf zusammen mit dem Horizontal-Bedienelementen Position und Skala,
um das FFT-Signal zu vergrößern und zu positionieren.
Mit der dBV Eff-Standardskala können Sie eine detaillierte Ansicht mehrerer Frequenzen auch dann anzeigen, wenn
deren Amplituden sehr unterschiedlich sind. Mit der linearen Eff-Skala können Sie zu Vergleichszwecken eine
Gesamtansicht aller Frequenzen anzeigen.
Die mathematische FFT-Funktion weist vier Fenster auf. Jedes bietet einen Kompromiss zwischen Frequenzauflösung
und Größengenauigkeit. Welches Fenster Sie verwenden, hängt davon ab, was Sie messen möchten und welche
Eigenschaften das Quellsignal hat. Wählen Sie das passende Fenster anhand der folgenden Kriterien aus:
Beschreibung
Rectangular
Die Frequenzauflösung bei Verwendung des Rectangular-Fensters (auch „Boxcar" oder
„None" bezeichnet) ist sehr gut, die Spektralverluste sind hoch und die Amplitudengenauigkeit
ist gering.
Verwenden Sie das Rectangular-Fenster, um Störspitzen oder Bursts zu messen, wobei die
Signalpegel vor und nach dem Ereignis fast gleich sind. Verwenden Sie dieses Fenster
auch für Sinussignale gleicher Amplitude mit nahe beieinander liegenden Frequenzen
sowie für unkorreliertes Breitbandrauschen mit sich relativ langsam änderndem Spektrum.
Dieses Fenster eignet sich am besten zum Messen des Frequenzspektrums von sich nicht
wiederholenden Signalen sowie zum Messen der Frequenzanteile nahe DC.
Hamming
Die Frequenzauflösung bei Verwendung des Hamming-Fensters ist gut (etwas besser als
Hanning), die Spektralverluste sind moderat und die Amplitudengenauigkeit ist relativ gut.
Verwenden Sie das Hamming-Fenster zum Messen von Sinus-, periodischem und
unkorreliertem Schmalbandrauschen. Dieses Fenster eignet sich gut für Störspitzen oder
Bursts, wobei die Signalpegel vor und nach dem Ereignis signifikante Unterschiede aufweisen.
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
Analyse von Signal- oder Strahldaten
Fenster
157
